D1047

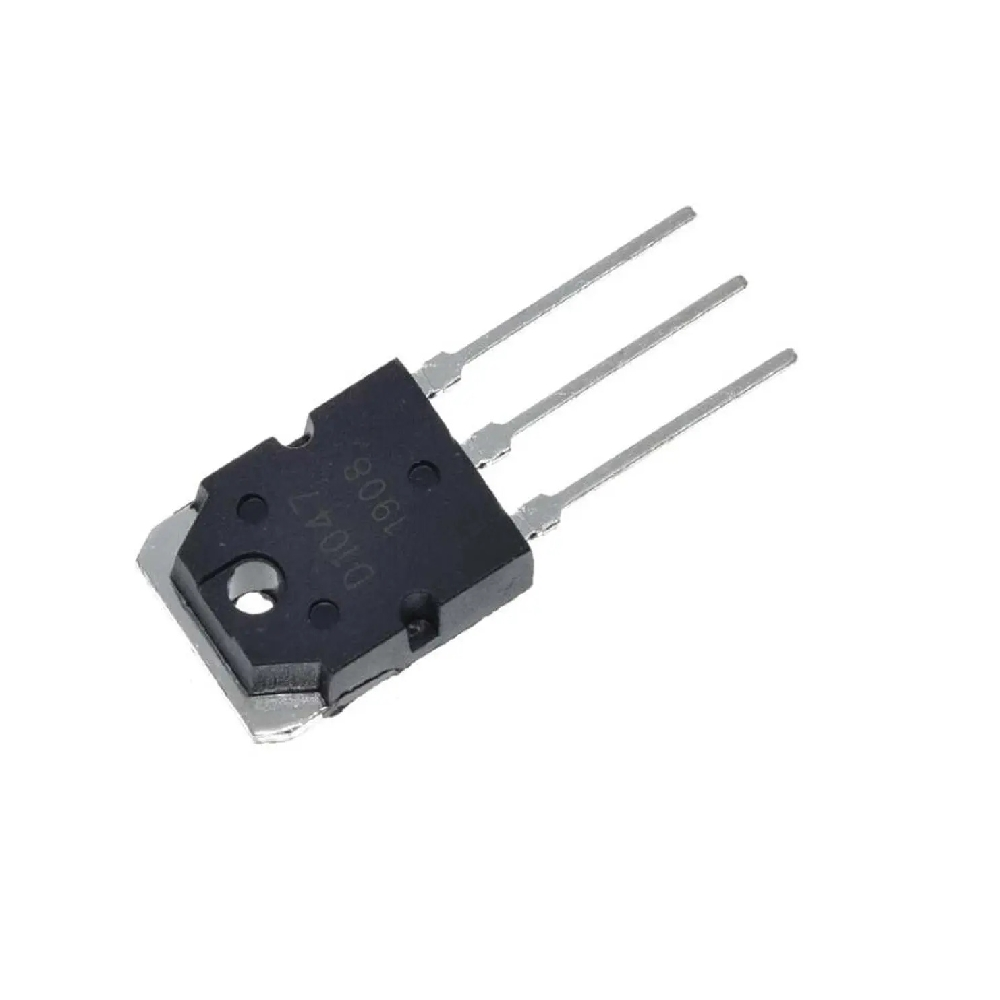

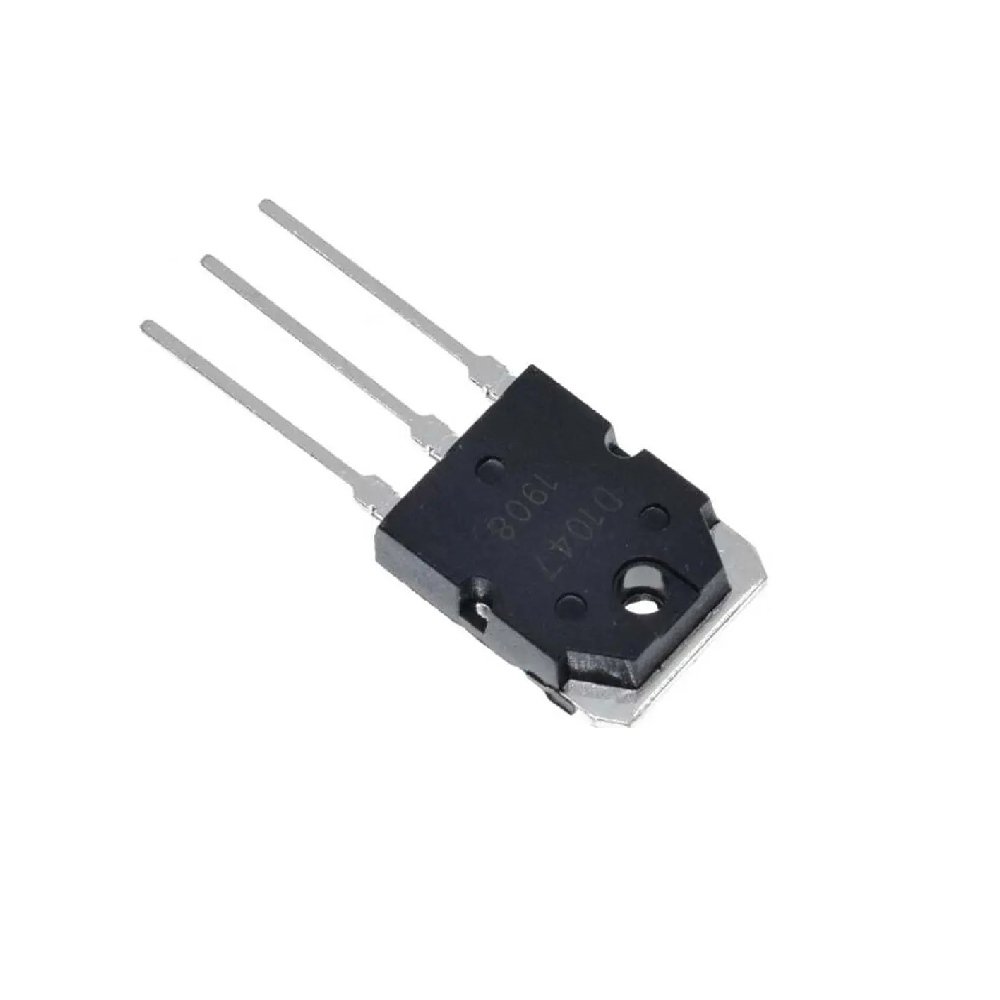

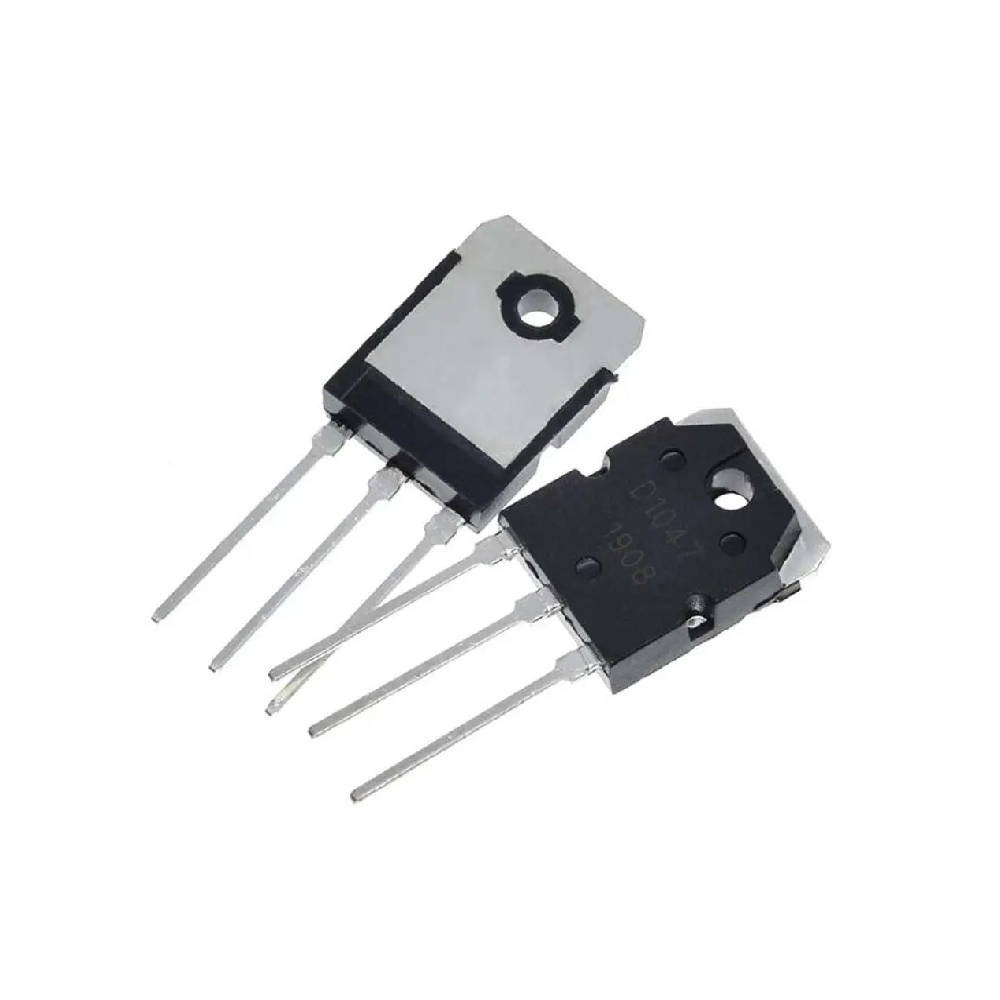

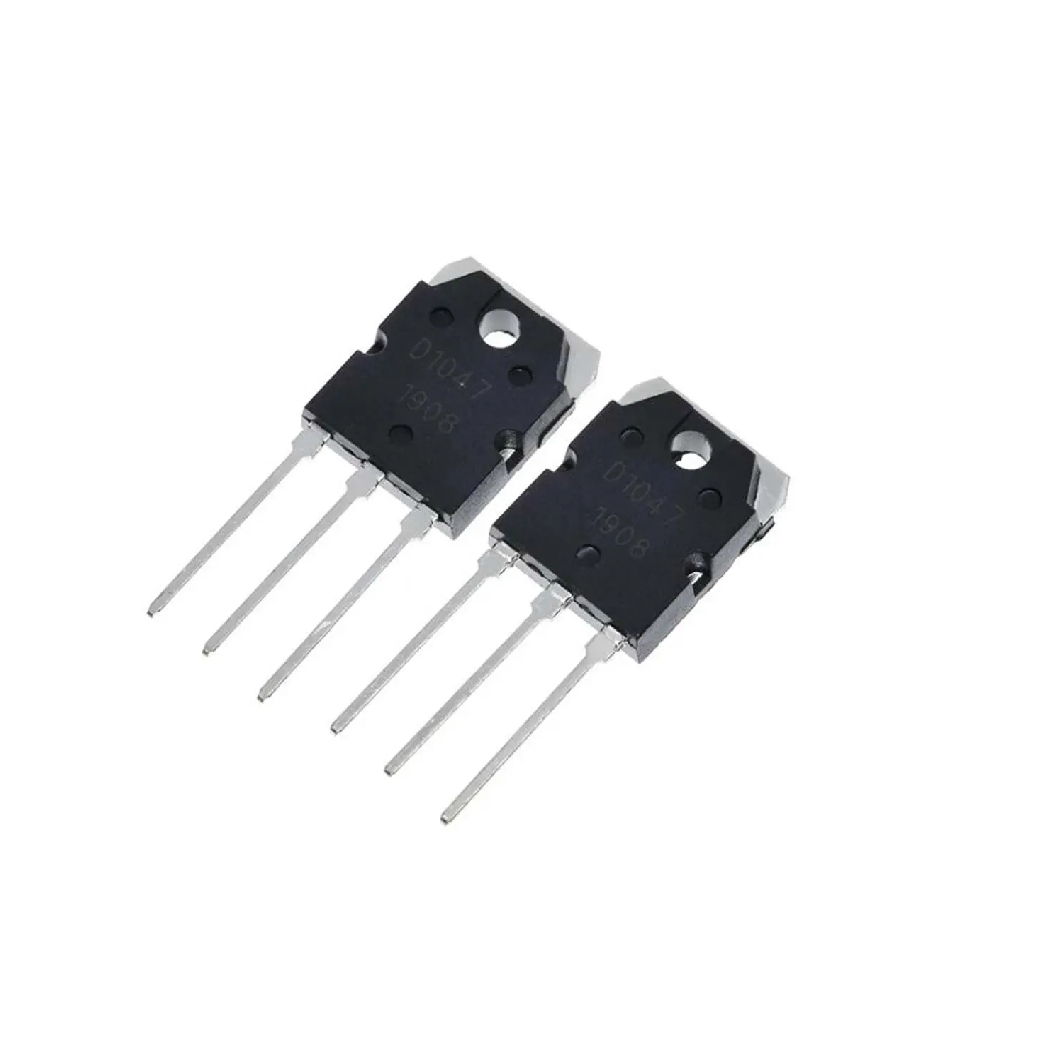

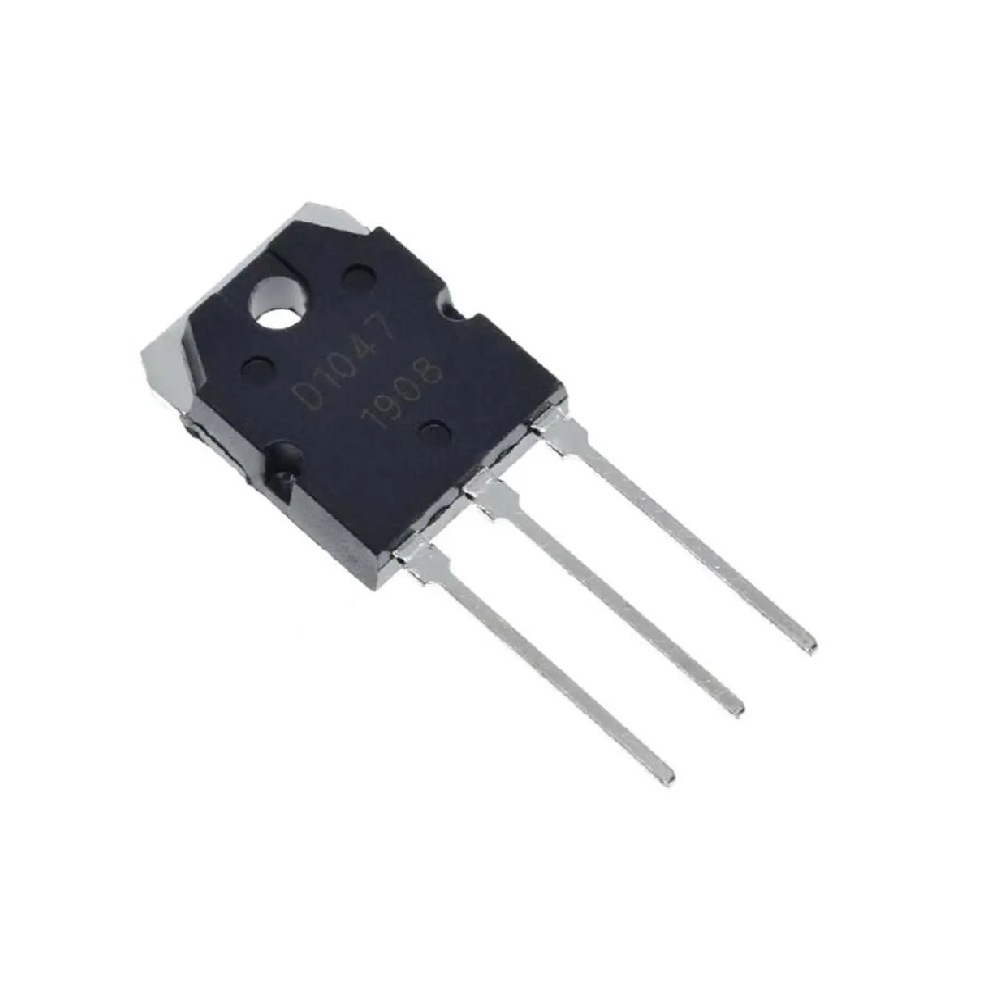

D1047 هو ترانزستور عالي القدرة من نوع NPN بتقنية الطبقات الإبتيكسيال المستوية، مصمم للتطبيقات ذات القدرة العالية. يتميز بموثوقيته وكفاءته، ويُستخدم غالبًا في مكبرات الصوت، ودوائر تزويد الطاقة، والتطبيقات منخفضة التردد.

المواصفات الأساسية

• نوع الترانزستور: ترانزستور ثنائي القطب من نوع NPN
• جهد المجمع-الباعث (V_CE): 140 فولت
• جهد المجمع-القاعدة (V_CB): 160 فولت
• جهد الباعث-القاعدة (V_EB): 6 فولت
• تيار المجمع (I_C): 12 أمبير
• تبدد الطاقة للمجمع (P_C): 100 واط
• معامل تكبير التيار المستمر (h_FE): من 60 إلى 120

الميزات والفوائد

يوفر الترانزستور D1047 العديد من المزايا:

• تبدد طاقة عالي: يمكنه تحمل حتى 100 واط، مما يجعله مناسبًا للدوائر ذات القدرة العالية.
• تيار عالي: يدعم تيار مجمع يصل إلى 12 أمبير.
• نطاق واسع للجهد: يتحمل جهود عالية عبر طرفي المجمع-الباعث والمجمع-القاعدة.
• تكبير تيار عالي: يوفر تكبيرًا للتيار المستمر بين 60 و120، مما يجعله مناسبًا للتكبير.
• هيكل متين: مصمم لتحمل التطبيقات الصعبة.

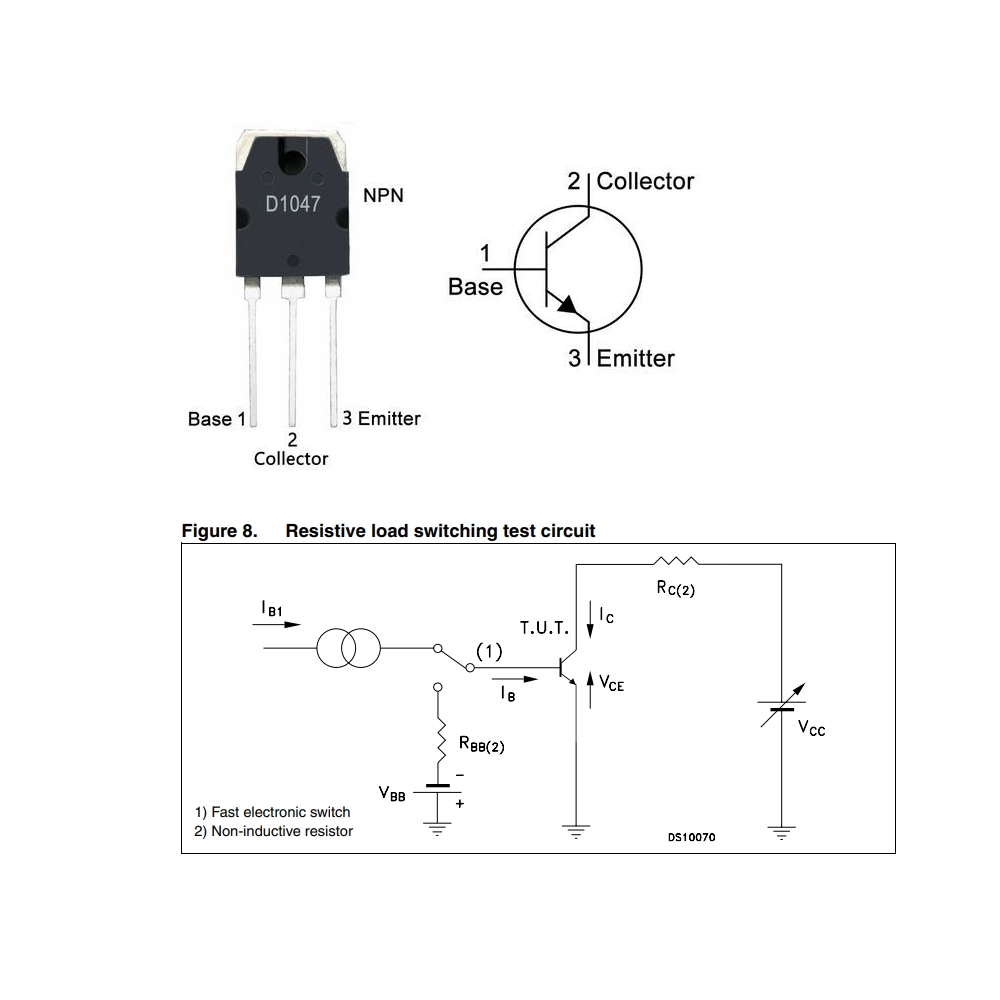

تكوين الأطراف

يحتوي الترانزستور D1047 على ثلاثة أطراف:

• الباعث (E): يتدفق التيار إلى هذا الطرف.
• القاعدة (B): تتحكم في تدفق التيار بين الباعث والمجمع.
• المجمع (C): يتدفق التيار خارج هذا الطرف.

التطبيقات

يُستخدم الترانزستور D1047 في عدة تطبيقات متنوعة، منها:

1. مكبرات الصوت: لتكبير الإشارات الصوتية في أنظمة الصوت عالية القدرة.
2. دوائر تزويد الطاقة: يعمل كمفتاح للتحكم في تدفق الطاقة.
3. دوائر التبديل: يتحكم في حالات التشغيل/الإيقاف في الدوائر ذات التيار العالي.
4. دوائر التحكم بالمحركات: للتحكم في سرعة وقدرة المحرك.
5. مشغلات LED: لتزويد مصفوفات LED بالطاقة في تطبيقات الإضاءة.

نصائح للاستخدام طويل الأمد

لضمان التشغيل الآمن والكفء:

• تبديد الحرارة: استخدم مشتت حرارة مناسب لتجنب ارتفاع درجة الحرارة.
• حدود التشغيل: حافظ على مستويات الجهد والتيار في الدائرة على الأقل 20% أقل من الحدود القصوى لضمان المتانة.

يعد الترانزستور D1047 بخاصيته لتحمل القدرة العالية وموثوقيته وكفاءته خيارًا ممتازًا للعديد من التطبيقات ذات القدرة العالية.
