2SC5200
0.000 $
نوع الترانزستور: NPN
أقصى تيار للمجمع (IC): 15 أمبير
أقصى جهد بين المجمع والقاعدة (VCB): 230 فولت
أقصى جهد بين الباعث والقاعدة (VEBO): 5 فولت
أقصى قدرة تبديد للمجمع (Pc): 150 واط

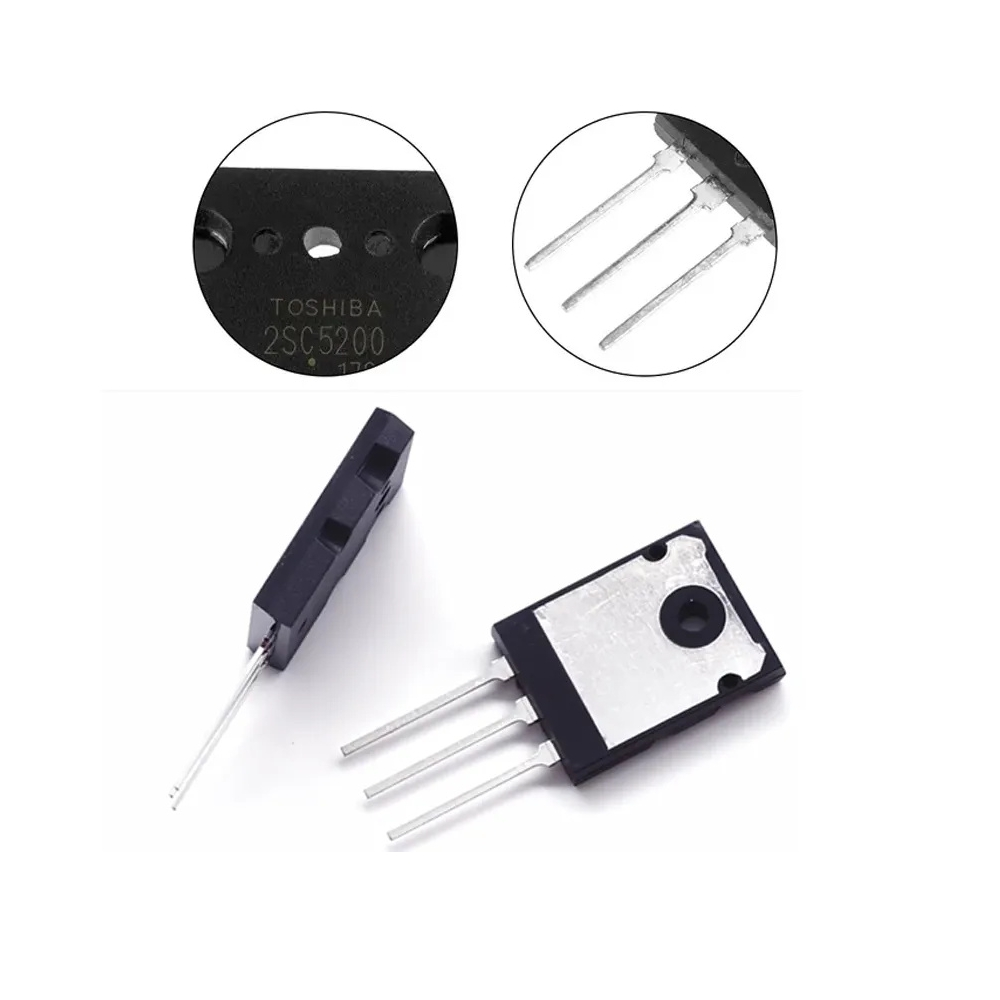

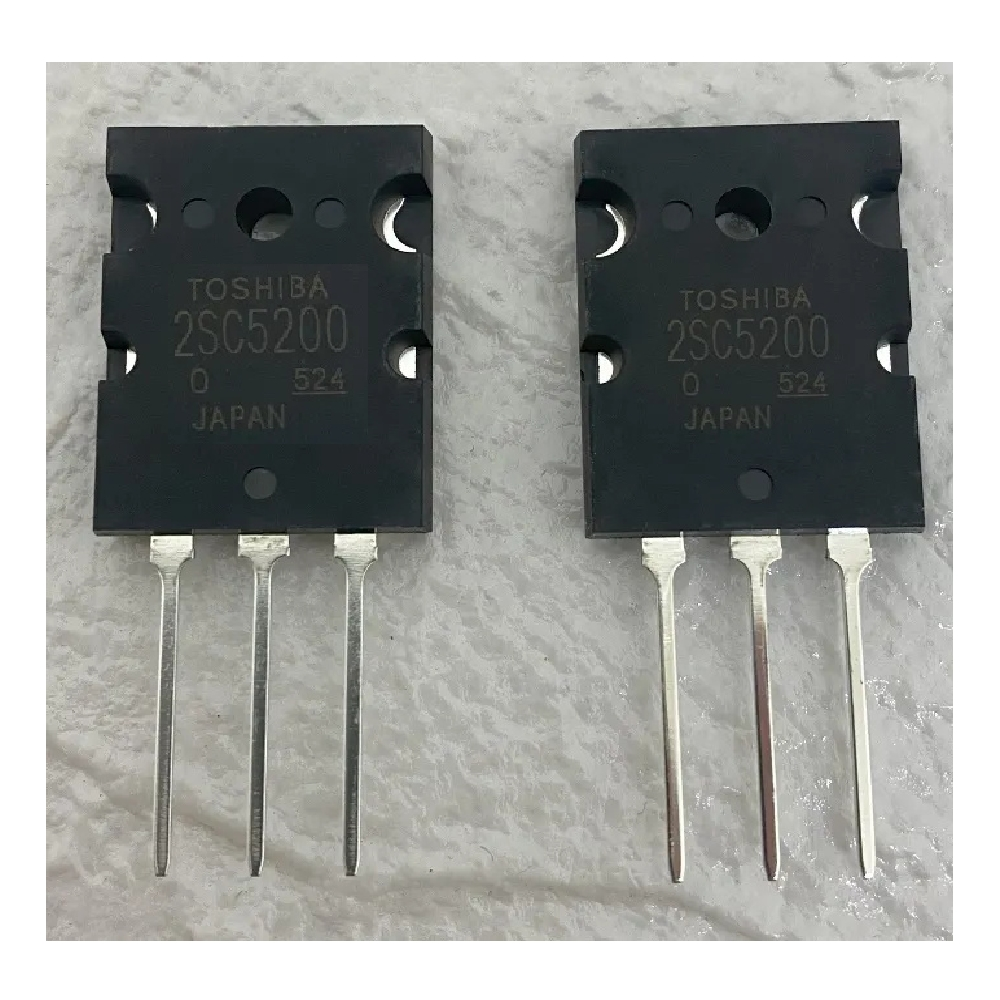

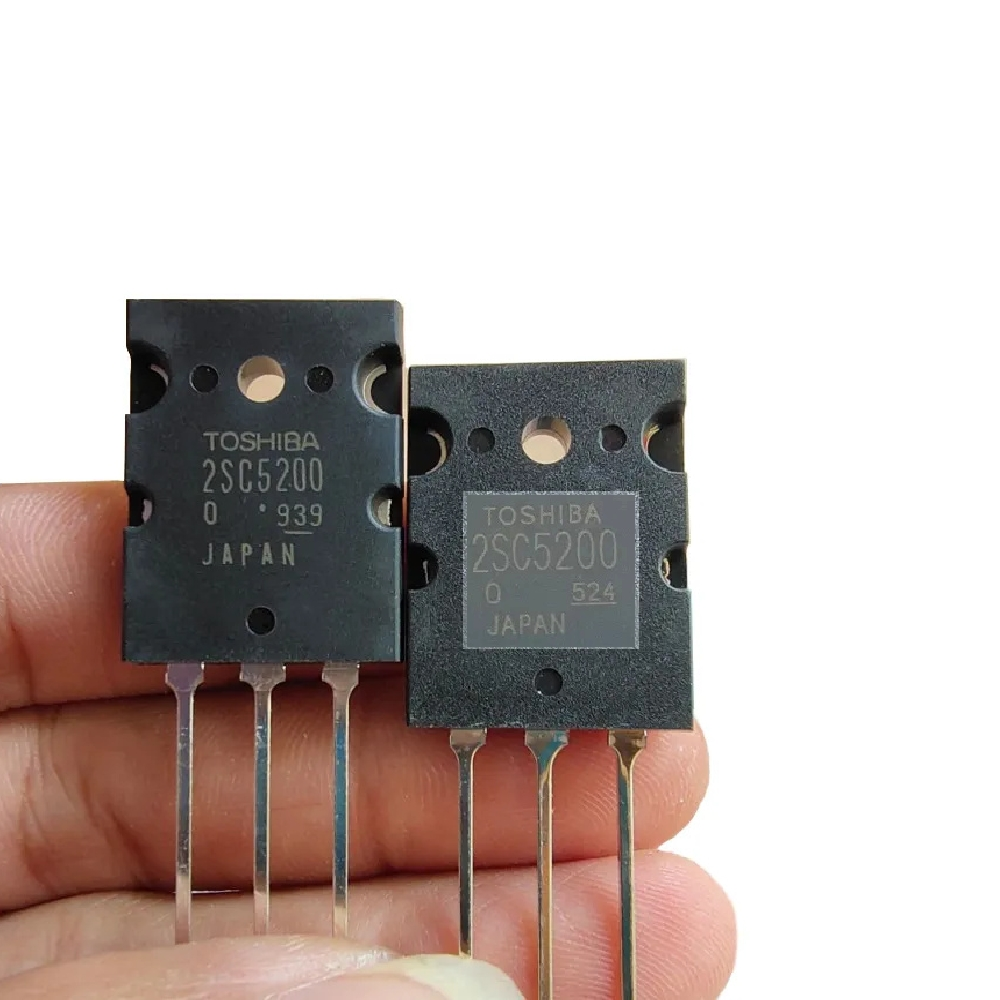

يعد 2SC5200 ترانزستور NPN عالي القدرة يأتي في عبوة TO-264، تم تصميمه بشكل أساسي لتضخيم الصوت عالي القدرة. يدعم هذا الترانزستور جهدًا وتيارًا عاليين، مما يجعله مثاليًا للاستخدام في المراحل النهائية لمكبرات الصوت عالية القدرة. تم إنتاجه في الأصل من قِبل شركة توشيبا كجزء من سلسلة 2SA5200، ويعرف الآن باسم TTA5200. على الرغم من أن النماذج الأصلية قد يصعب العثور عليها، إلا أن هناك بدائل مكافئة متاحة على نطاق واسع.
المواصفات الفنية
- نوع الترانزستور: NPN

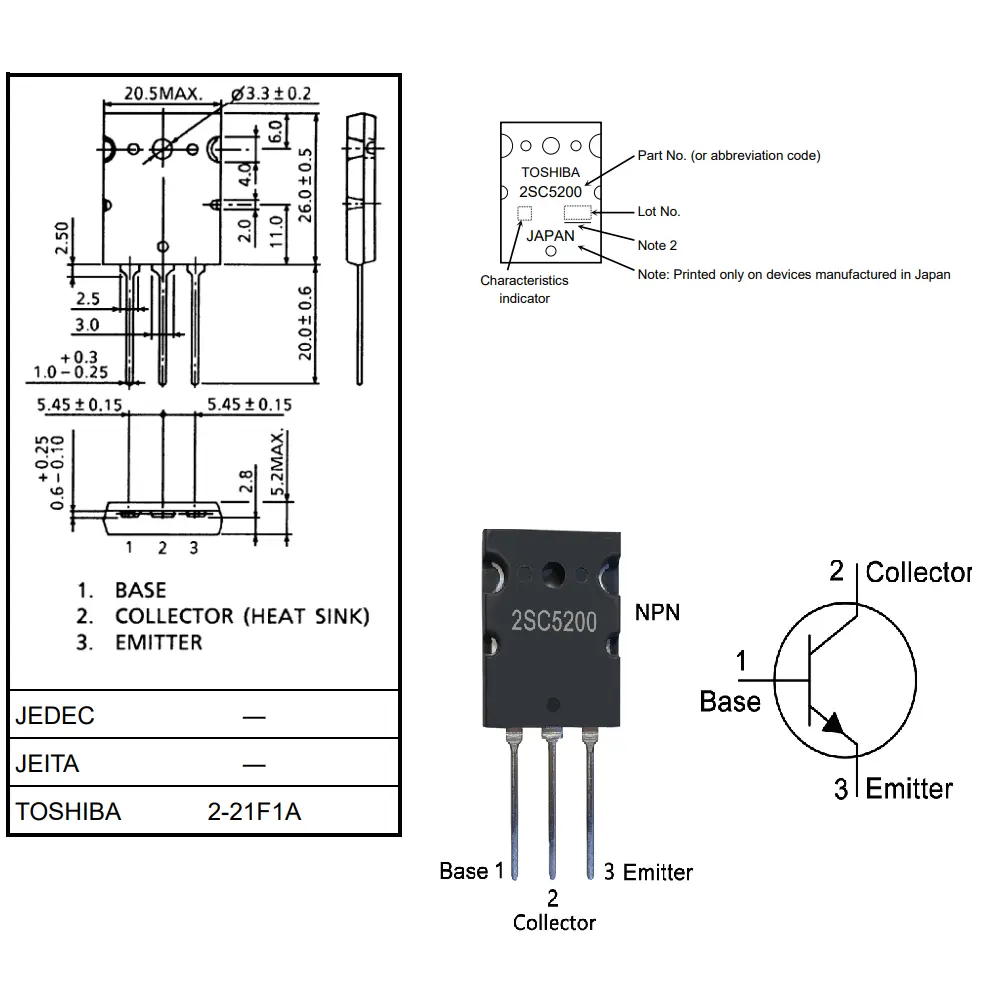

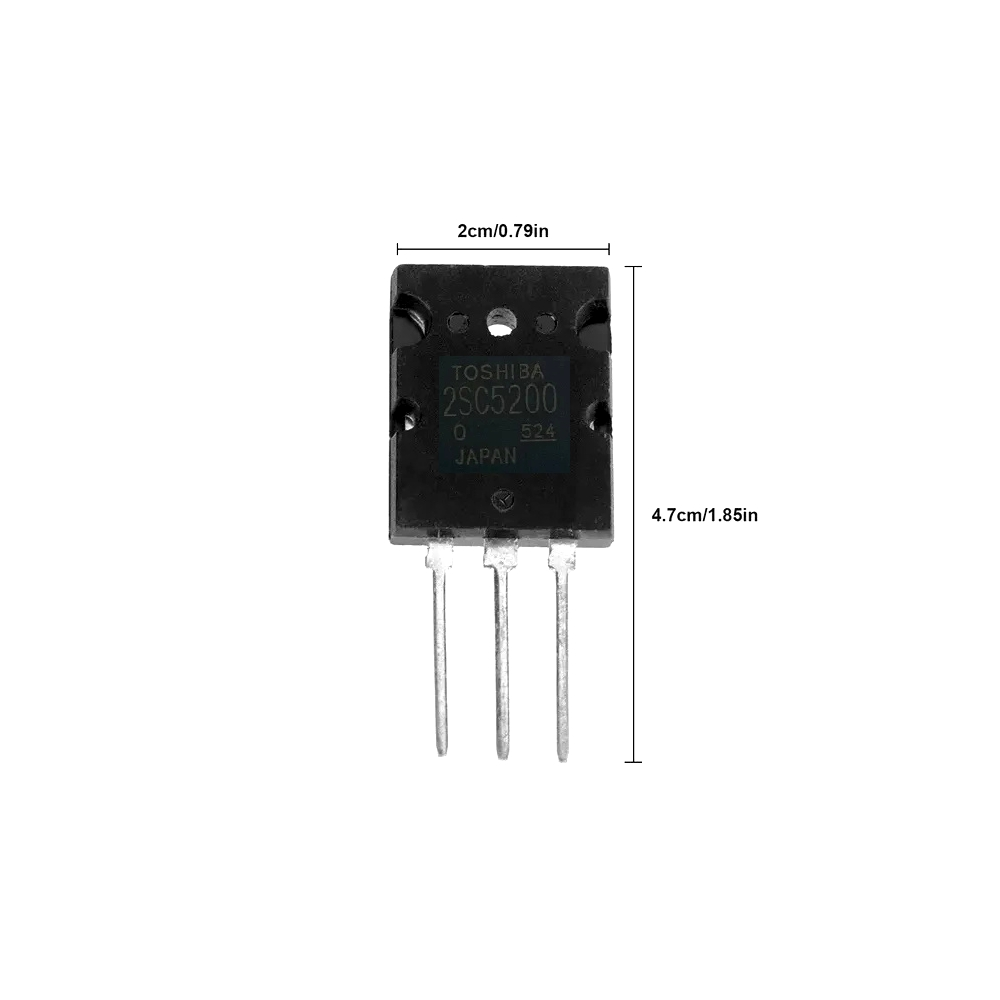

- نوع العبوة: TO-264
- أقصى تيار للمجمع (IC): 15 أمبير
- أقصى جهد بين المجمع والباعث (VCE): 230 فولت
- أقصى جهد بين المجمع والقاعدة (VCB): 230 فولت
- أقصى جهد بين الباعث والقاعدة (VEBO): 5 فولت
- أقصى قدرة تبديد للمجمع (Pc): 150 واط
- نسبة كسب التيار المستمر (hFE): من 55 إلى 160
- نطاق درجة حرارة التشغيل والتخزين: من -55 درجة مئوية إلى +150 درجة مئوية
الوصف والاستخدام
تم تصميم 2SC5200 خصيصًا لتطبيقات تضخيم الصوت، حيث يُستخدم بشكل شائع في المراحل النهائية لمكبرات الصوت عالية القدرة. في هذه الدوائر، يتم توظيفه مع الترانزستور المكمل له من نوع PNP 2SA1943 لتقديم أداء قوي ونقي في إخراج الصوت. كما يمكن استخدامه كترانزستور منفرد في دوائر تضخيم بسيطة، أو كمفتاح لتحميل التيارات العالية حتى 15 أمبير مع جهد تحميل يصل إلى 230 فولت.
التطبيقات
- تضخيم الصوت: يُستخدم في المراحل النهائية لمكبرات الصوت عالية القدرة.
- دوائر مكبرات الصوت عالية القدرة: يوفر أداءً قويًا ويمنح الصوت نغمة واضحة مع قوة في الصوت الجهير.
- التحكم في الأحمال الكبيرة: يمكن استخدامه للتبديل بين الأحمال التي تصل إلى 15 أمبير.
- التطبيقات ذات الجهد العالي: مناسب للدوائر التي تعمل تحت جهد عالي.
إرشادات للاستخدام الآمن
للحصول على أداء أمثل وعمر طويل، يُفضل تشغيل 2SC5200 عند حوالي 80% من أقصى معدلاته:
- التيار: يُفضل عدم تجاوز 12 أمبير للتشغيل المستمر لتجنب ارتفاع الحرارة.
- الجهد: يُنصح بالعمل تحت 180 فولت لتجنب تجاوز الحدود الآمنة.
- المبرد (Heatsink): استخدام مبرد مناسب ضروري، نظرًا لأن الترانزستور يبدد طاقة عالية. تأكد من عدم ملامسة المبرد لأجزاء أخرى من الدائرة، حيث أن المجمع متصل مباشرةً بالمبرد.
- درجة الحرارة: حافظ على درجة حرارة التشغيل ضمن الحدود المحددة لضمان الأداء الجيد والعمر الطويل للترانزستور.
Data sheet: 2SC5200
