2SD1881

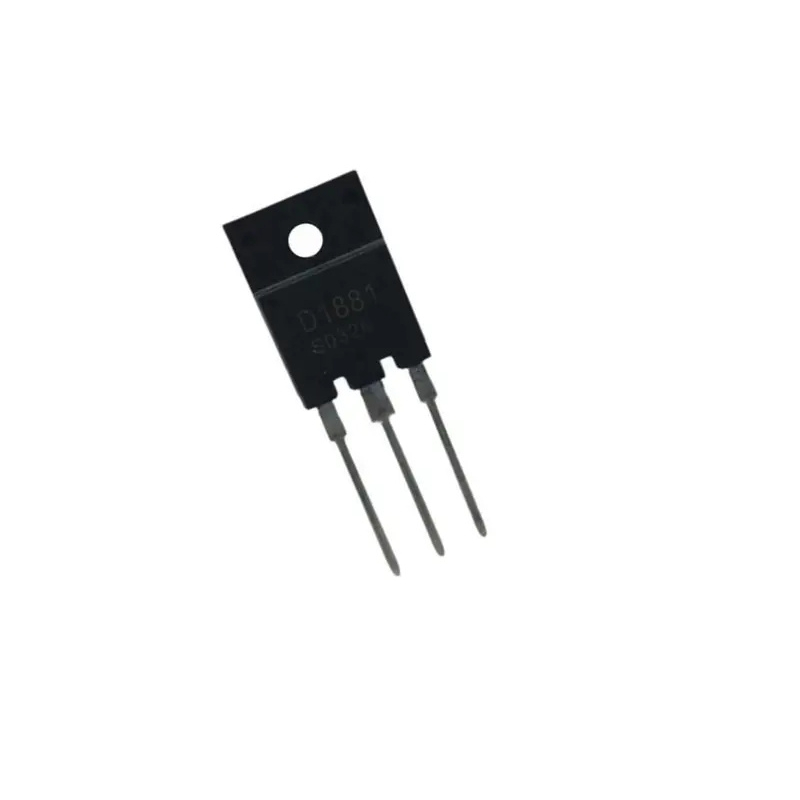

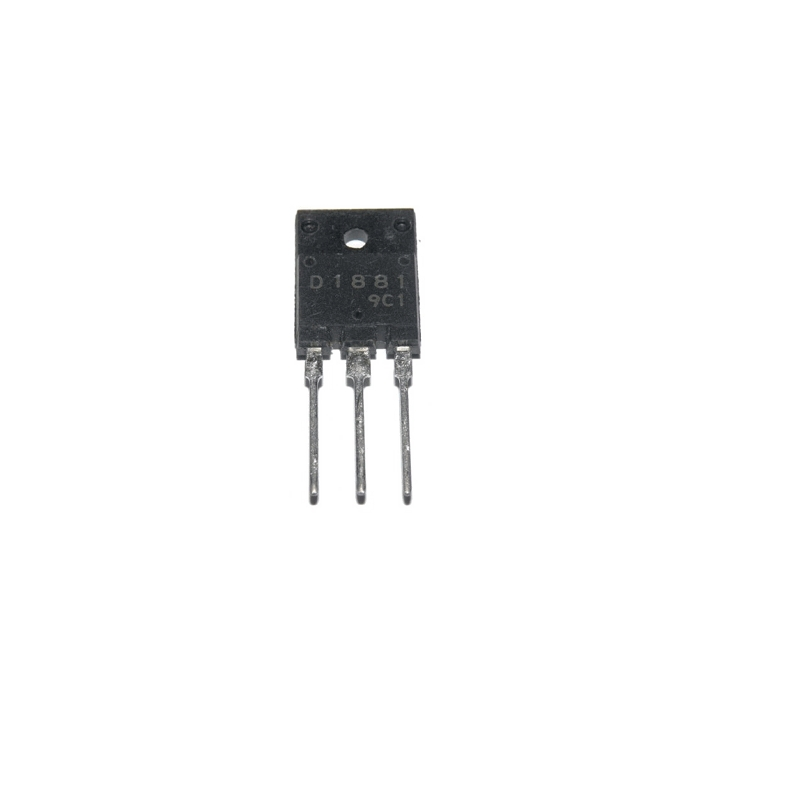

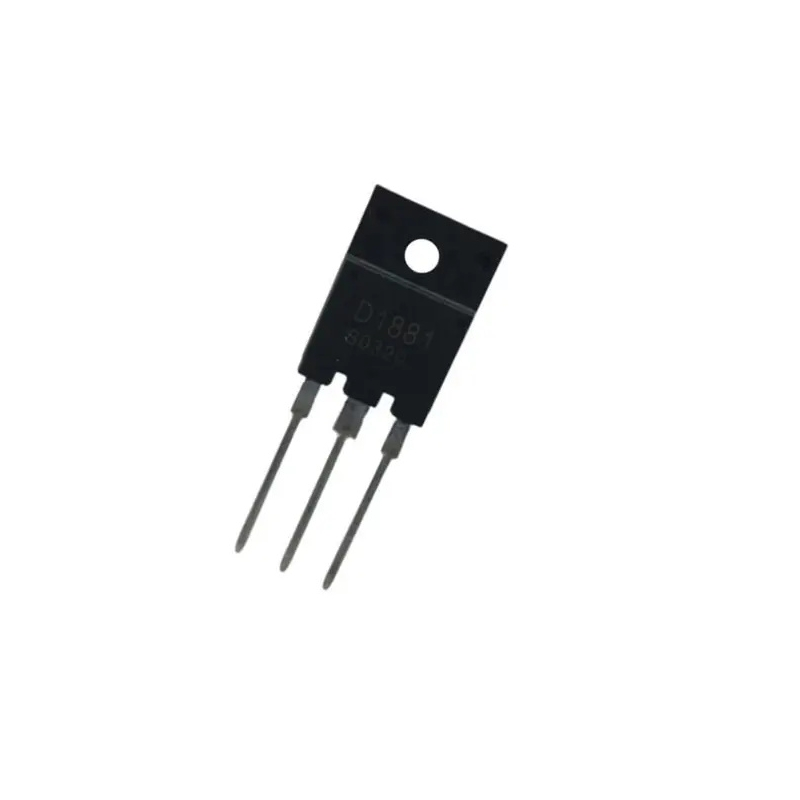

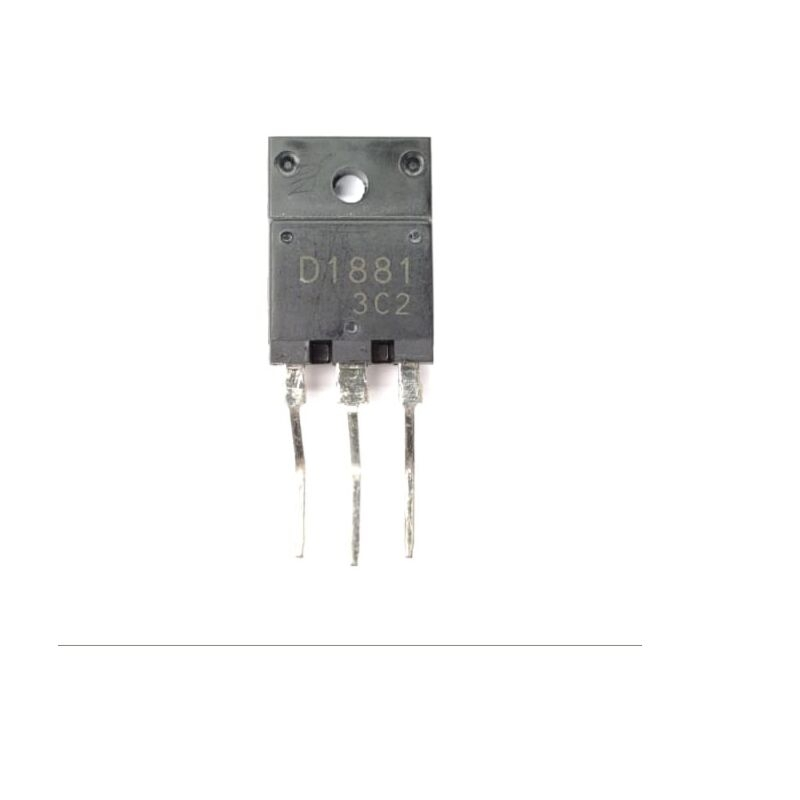

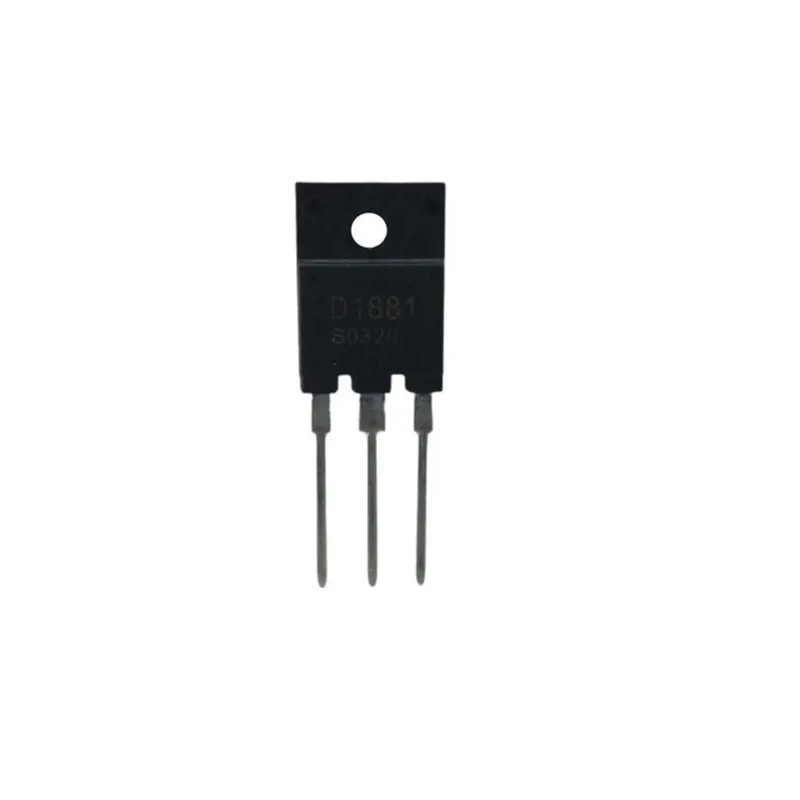

النوع: 2SD1881 هو ترانزستور سيليكون (Si) من نوع NPN، يتميز بأدائه العالي وموثوقيته في تطبيقات الطاقة. يُستخدم بشكل شائع في تطبيقات تتطلب تحكمًا دقيقًا في التيار.

المواصفات الفنية لترانزستور 2SD1881

• نوع المادة: سيليكون (Si)
• القطبية: NPN
• الحد الأقصى لطاقة المجمع (Pc): 70 واط
• الحد الأقصى لجهد المجمع-القاعدة (|Vcb|): 1500 فولت
• الحد الأقصى لجهد المجمع-الباعث (|Vce|): 800 فولت
• الحد الأقصى لجهد الباعث-القاعدة (|Veb|): 6 فولت
• الحد الأقصى لتيار المجمع (|Ic max|): 10 أمبير
• الحد الأقصى لدرجة حرارة الوصلة التشغيلية (Tj): 150 درجة مئوية
• نسبة نقل التيار الأمامي (hFE): الحد الأدنى 8

الاستخدامات:

يستخدم ترانزستور 2SD1881 في مجموعة متنوعة من التطبيقات، منها:

• مكبرات الصوت، حيث يُستخدم لتضخيم الإشارات في الأنظمة الصوتية ذات القدرة العالية.
• دوائر تحويل الطاقة، حيث يعمل كمفتاح في دوائر تحويل الطاقة مثل محولات الجهد.
• دوائر التحكم، حيث يُستخدم في دوائر التحكم الكهربائي والتحكم في المحركات.
• دوائر الإشارات، حيث يُستخدم في الدوائر التي تتطلب معالجة دقيقة للإشارات.

الميزات:

• جودة عالية: يتمتع بجهد انهيار عالٍ يصل إلى 1500 فولت، مما يجعله مثاليًا لتطبيقات الطاقة العالية.
• كفاءة طاقة مرتفعة: مع القدرة على تحمل تيارات تصل إلى 10 أمبير، يوفر أداءً ممتازًا في تطبيقات مكبر الصوت.
• موثوقية في التشغيل: درجة حرارة التشغيل القصوى تصل إلى 150 درجة مئوية، مما يضمن الأداء الجيد في البيئات القاسية.
• تحويل تيار جيد: توفر نسبة نقل التيار الأمامي (hFE) كفاءة أعلى في التشغيل.

نصائح للاستخدام:

لتجنب ارتفاع درجة الحرارة، يُنصح بتثبيت ترانزستور 2SD1881 مع مبرد مناسب. يُفضل أيضًا الالتزام بالقيم المحددة في ورقة البيانات لضمان الأداء الأمثل وتجنب الأضرار.

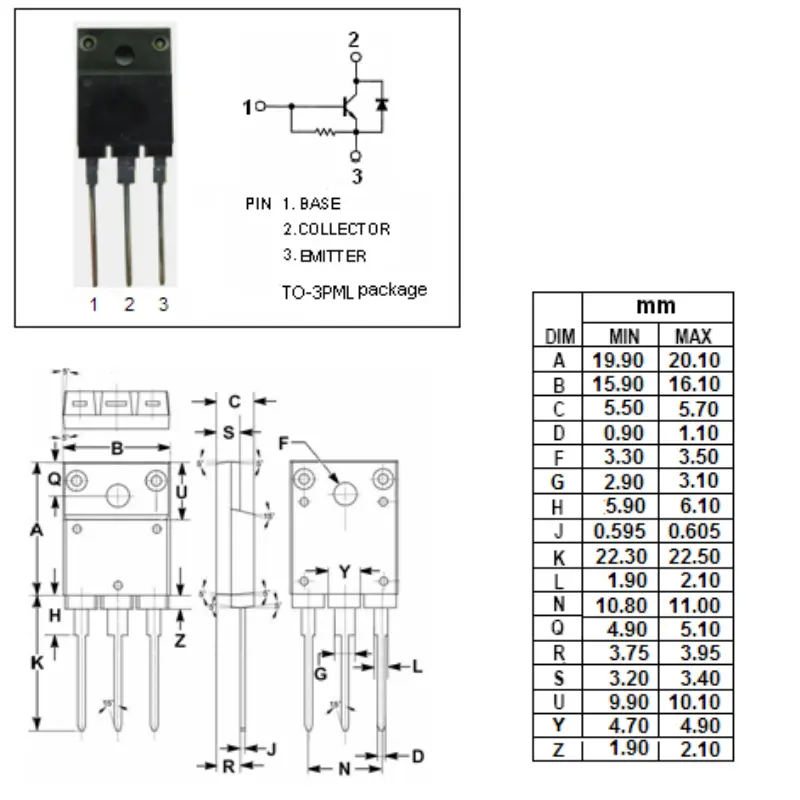

Data sheet: 2SD1881
