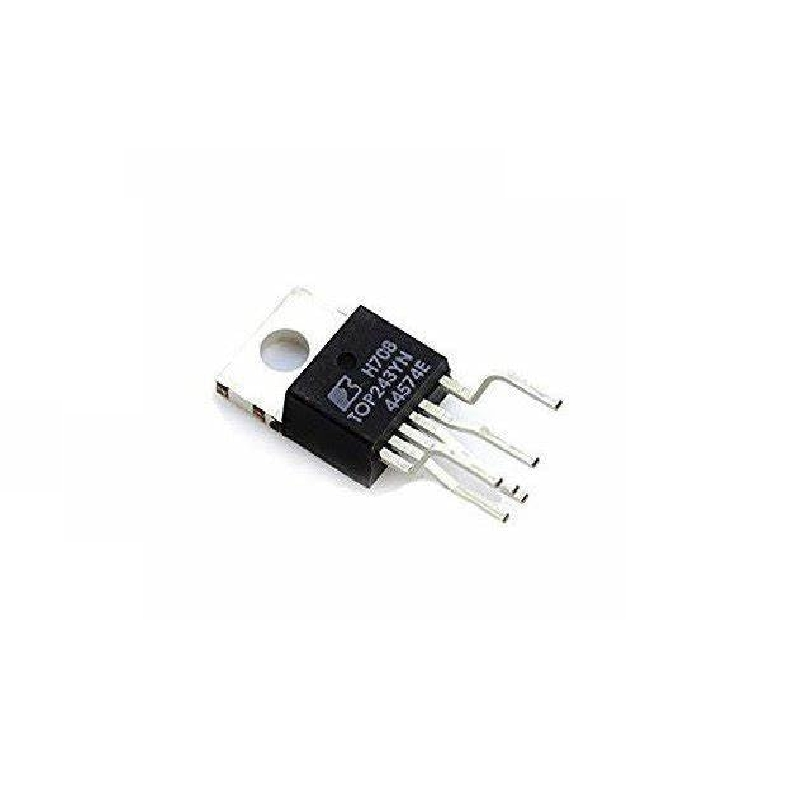

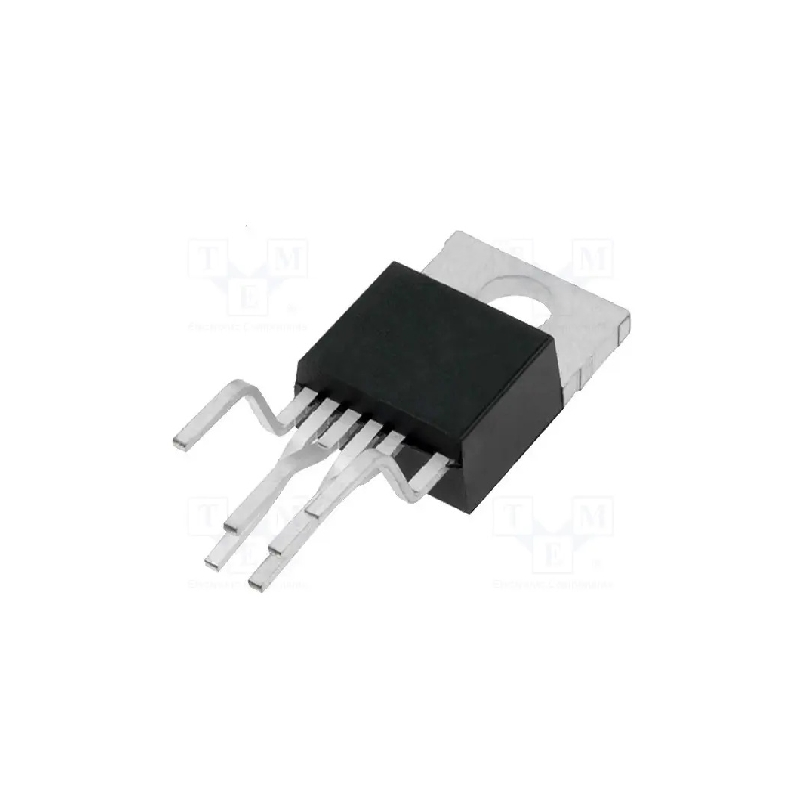

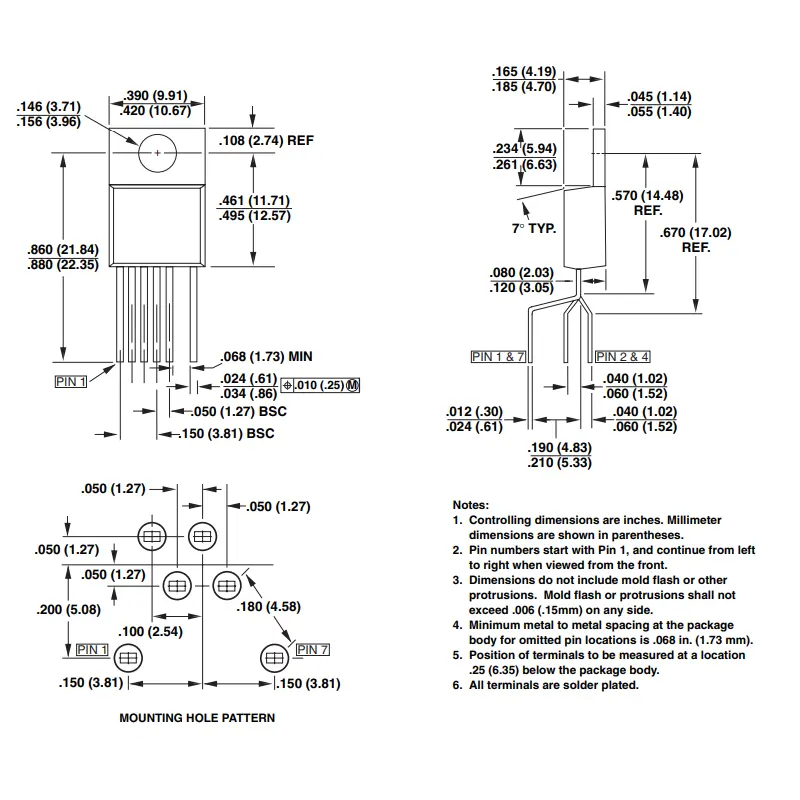

TOP243

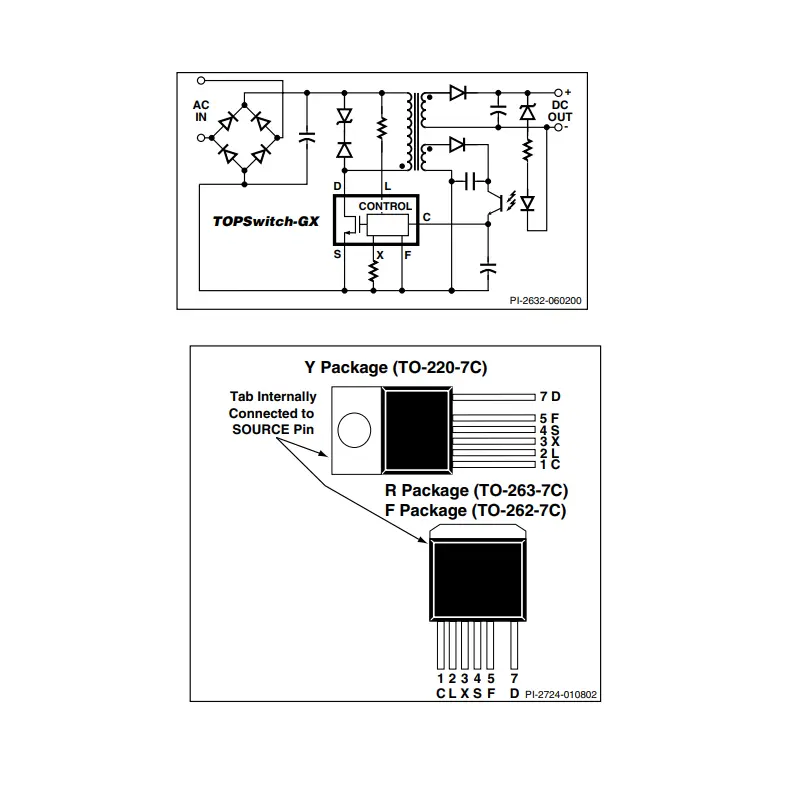

تُعتبر شريحة TOP243 واحدة من شريحة PWM (تعديل عرض النبضة) ذات التبديل الخارجي، حيث تم تصميمها لتلبية احتياجات تطبيقات الطاقة المختلفة بكفاءة وموثوقية عالية. تجمع هذه الشريحة بين ترانزستور MOSFET عالي الجهد ودائرة تحكم PWM في حزمة واحدة، مما يجعلها مثالية لمحول الطيران المعزول وغير المعزول.

الميزات الرئيسية:

• قدرة جهد عالية: تعمل بجهد تغذية يصل إلى 36 فولت، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات.
• منظم مدمج: جهد منظم الشحن حوالي 5.85 فولت، مما يضمن استقرار العمل وتنظيم الجهد.
• مقاومة الحالة المتصلة: مقاومة الحالة المتصلة (RDS(ON)) عند I_D = 200 مA هي 4.00Ω عند 25°C، مما يقلل من خسائر التوصيل.
• حد التيار الفعال: الحد الذاتي للتيار المحدد (I_LIMIT) هو 1.10 A، مما يوفر حماية قوية ضد ظروف الحمل الزائد.
• قدرة استهلاك طاقة منخفضة: تيار تغذية التحكم/التفريغ حوالي 1.0 مللي أمبير، مما يضمن الحد الأدنى من استهلاك الطاقة أثناء فترات الخمول.

الخصائص الكهربائية:

خصائص جهد التغذية:

• الحد الأقصى لجهد تغذية الدرين: 36 فولت
• جهد منظم الشحن (VC(SHUNT)): 5.60 إلى 6.10 فولت
• انحراف درجة حرارة منظم الشحن: ±50 جزء في المليون/°C

مواصفات الخرج:

• مقاومة الحالة المتصلة (RDS(ON)):
  • عند 25°C: 4.00Ω
  • عند 100°C: 5.80Ω
• تيار تسرب الدرين في الحالة غير المتصلة (I_DSS):
  • عند VDS = 560V و TJ = 125°C: 470 ميكرو أمبير
• جهد الانهيار (BVDSS):
  • عند TJ = 25°C: 700V

خصائص التيار:

• حد التيار الذاتي للحماية (I_LIMIT): 1.10 A
• تيار تغذية التحكم/التفريغ (I_CD1):
  • TOP243: 1.0 إلى 1.6 مللي أمبير (عند تمكين ترانزستور MOSFET)

الميزات الحرارية والحماية:

• درجة حرارة إيقاف التشغيل الحراري: 130°C إلى 150°C
• فرق درجة حرارة إيقاف التشغيل الحراري: 75°C
• تأخير حد التيار (t_IL(D)): تقريبًا 100 نانو ثانية عند IC = 4 مللي أمبير

التطبيقات:

تُعتبر شريحة TOP243 مثالية للاستخدام في مصادر الطاقة الخارجية، ومحولات AC-DC، ومجموعة متنوعة من الأجهزة الإلكترونية الاستهلاكية حيث تكون الكفاءة العالية والعمل الموثوق أمرين حاسمين. تجعل ميزاتها المدمجة للحماية منها خيارًا مناسبًا للتطبيقات الصناعية القوية.

الخاتمة:

تعتبر TOP243 شريحة PWM (تعديل عرض النبضة) ذات التبديل الخارجي متعددة الاستخدامات وفعالة، حيث توفر أداءً استثنائيًا لتصاميم مصادر الطاقة المختلفة. إن قدراتها العالية في الجهد، وانخفاض مقاومة الحالة المتصلة، وميزات الحماية المدمجة تجعلها خيارًا ممتازًا للمصممين الذين يسعون إلى الموثوقية والكفاءة في تطبيقاتهم.

data sheet: TOP243
