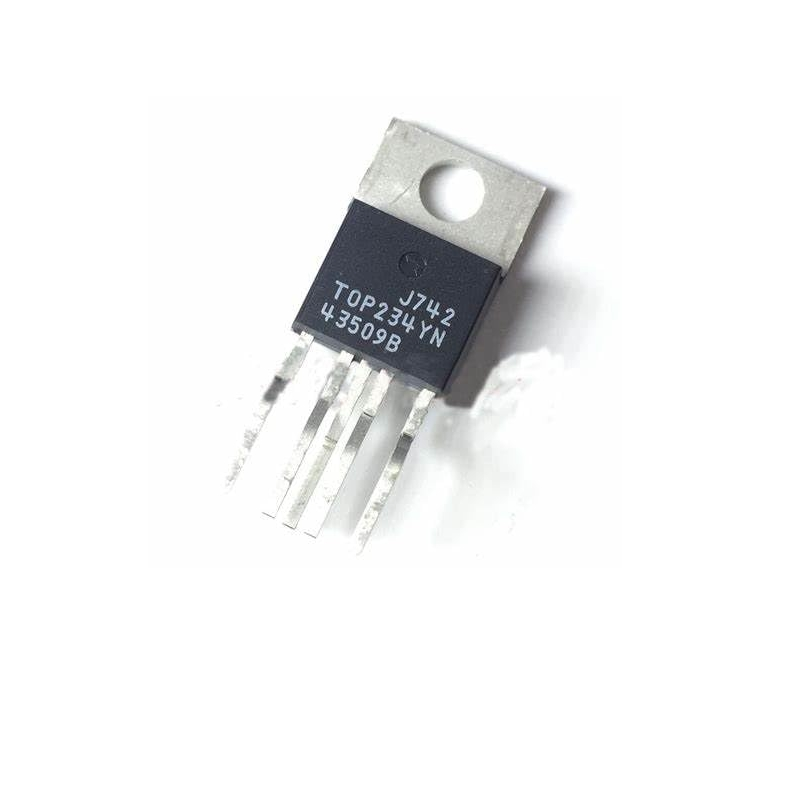

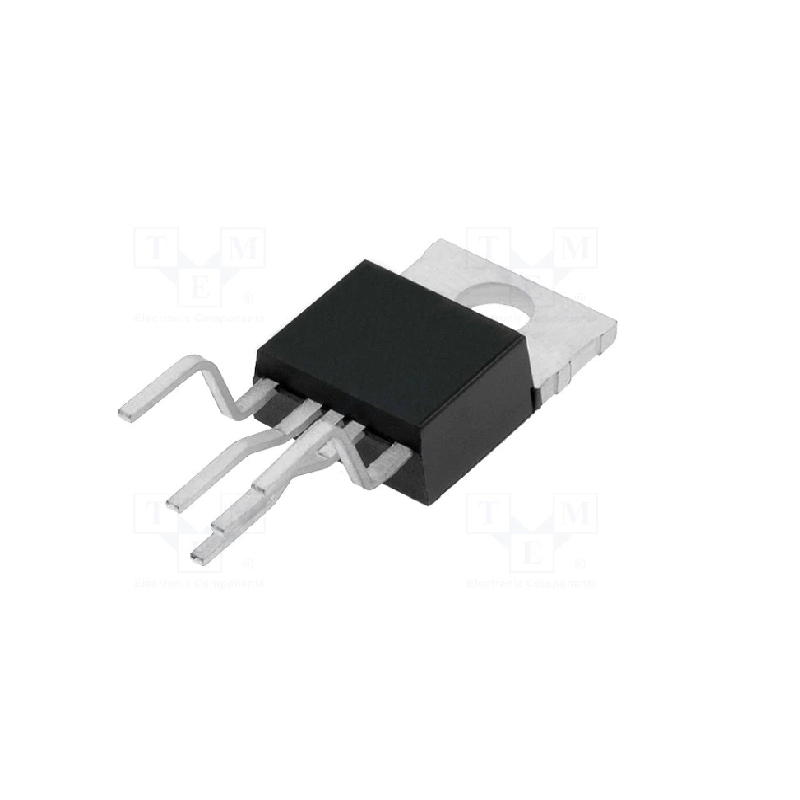

TOP234YN

TOPSwitch-FX هو عائلة من المحولات الخارجة عن الخط المصممة للمرونة وكفاءة الطاقة. باستخدام تكنولوجيا TOPSwitch المثبتة، تدمج هذه الأجهزة وظائف متعددة لتحسين الأداء، وتقليل تكاليف النظام، وتقديم مرونة التصميم. يتم دمج كل وحدة مع ترانزستور MOSFET عالي الجهد، وتحكم PWM، وحماية من الأعطال، ودائرة تحكم إضافية على شريحة CMOS واحدة.

الميزات الرئيسية:

• تصميم اقتصادي:
  • يقلل من الحاجة إلى المكونات الخارجية.
  • يبدأ تشغيل سلس متكامل يقلل من الضغط والانحراف أثناء التشغيل.
  • حد دقيق للتيار يمكن ضبطه خارجيًا.
• تعزيز الأداء:
  • دورة عمل أوسع تسمح بمزيد من الطاقة وموصل إدخال أصغر.
  • كشف تحت الجهد (UV) يمنع الانقطاع غير المرغوب فيه.
  • إيقاف تشغيل فوق الجهد (OV) يزيد من حدود الزيادة.
  • تغذية خط أمامية تساعد على رفض التموج وتحد من الحد الأقصى لدورة العمل (DCMAX) في ظروف الخط العالي.
  • تذبذب التردد يقلل من التداخل الكهرومغناطيسي (EMI) ويقلل من تكاليف التصفية.
  • تنظيم الطاقة بدون تحميل، مما يلغي الحاجة إلى تحميل وهمي.
• كفاءة EcoSmart®:
  • تخطي الدورة يقلل من استهلاك الطاقة عند عدم التحميل.
  • تقليل استهلاك الطاقة خلال وضع الإيقاف البعيد.
  • خيار نصف التردد يعزز الكفاءة في وضع الاستعداد.
• إدارة حرارية:
  • إيقاف حراري هسيري لاستعادة تلقائية من الأعطال.
  • الهستريز الحراري الكبير يمنع ارتفاع حرارة لوحات الدوائر المطبوعة.
• تحكم عن بُعد:
  • قدرات تشغيل وإيقاف نشطة للتحكم عن بُعد.
  • يمكن مزامنتها مع تردد أقل لزيادة المرونة.

المواصفات:

• نمط التركيب: من خلال ثقب
• الحزمة / الحالة: TO-220
• جهد الخرج: 12 فولت
• جهد الإدخال / الإمداد – الحد الأدنى: 85 VAC
• جهد الإدخال / الإمداد – الحد الأقصى: 265 VAC
• التكنولوجيا: سيليكون (Si)
• تردد التبديل: 132 كيلوهرتز
• دورة العمل – الحد الأقصى: 78%
• التيار الكهربائي أثناء التشغيل: 1.5 مللي أمبير
• أدنى درجة حرارة تشغيل: -40 °م
• أقصى درجة حرارة تشغيل: +150 °م
• السلسلة: TOP234
• التغليف: أنبوب
• العلامة التجارية: Power Integrations
• نوع المنتج: محولات AC/DC
• الفئة الفرعية: PMIC – دوائر إدارة الطاقة
• اسم العلامة التجارية: TopSwitch
• النوع: محول خارج الخط
• وزن الوحدة: 2.300 جرام

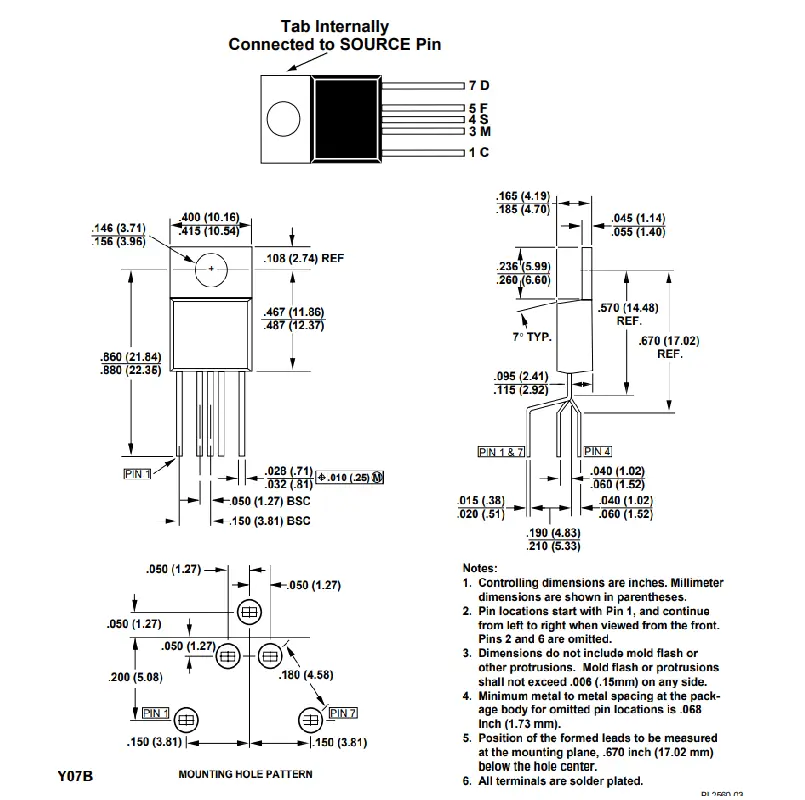

تكوين الدبوس:

• دبوس MULTIFUNCTION (M):
  • ينفذ إيقاف تشغيل OV/UV البرمجي مع تغذية أمامية/DCMAX للجهد.
  • يمكنه ضبط حدود التيار بدقة خارجيًا.
• دبوس FREQUENCY (F):
  • متاح فقط في حزمة Y، يتيح تشغيل نصف التردد.

التطبيقات:

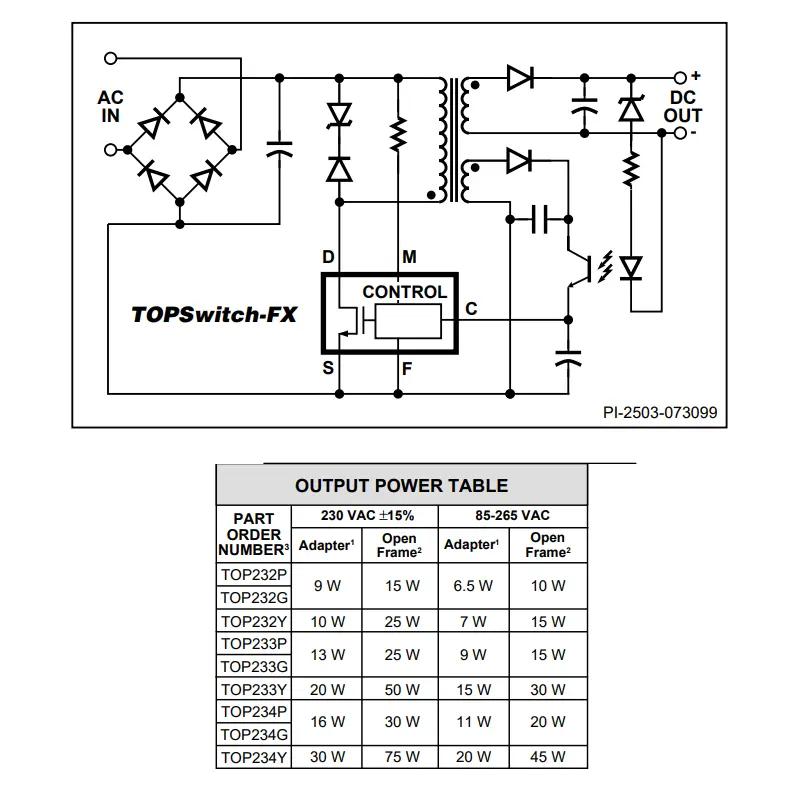

• جدول طاقة الخرج:
  • تقييمات القدرة المستمرة النموذجية لمهايئات مغلقة غير مهواة عند 50 °م.
  • أقصى قدرة مستمرة لتصاميم الإطار المفتوح مع تبريد حراري كافٍ.
• التطبيقات النموذجية:
  • محولات الطاقة من AC إلى DC.
  • مودمات منخفضة الطاقة.
  • ترجمة الواجهة لمجموعة متنوعة من الأجهزة.
  • أنظمة RS-232 تعمل بالطاقة من البطارية.
  • شبكات RS-232 متعددة النقاط.

الخلاصة:

TOPSwitch-FX يقدم حلاً شاملاً لإدارة الطاقة في مجموعة واسعة من التطبيقات، مع تحقيق التوازن بين الكفاءة والمرونة والتكلفة. مع الميزات المدمجة وإدارة حرارية متقدمة، فإن هذه الأجهزة مناسبة لتصميمات الإلكترونيات الحديثة التي تتطلب موثوقية وأداءً عاليين.

Data sheet: top234
