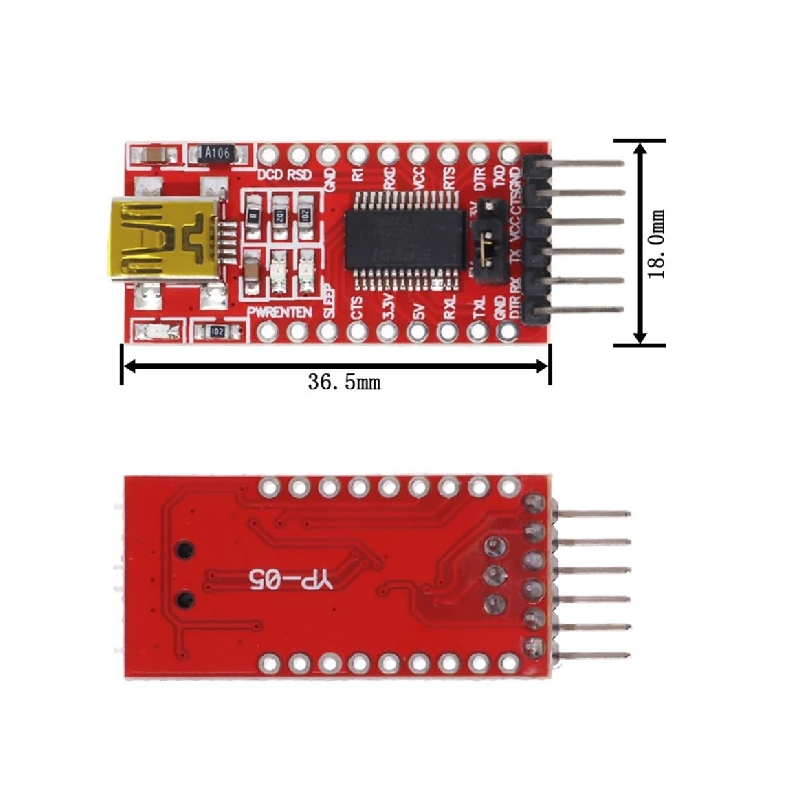

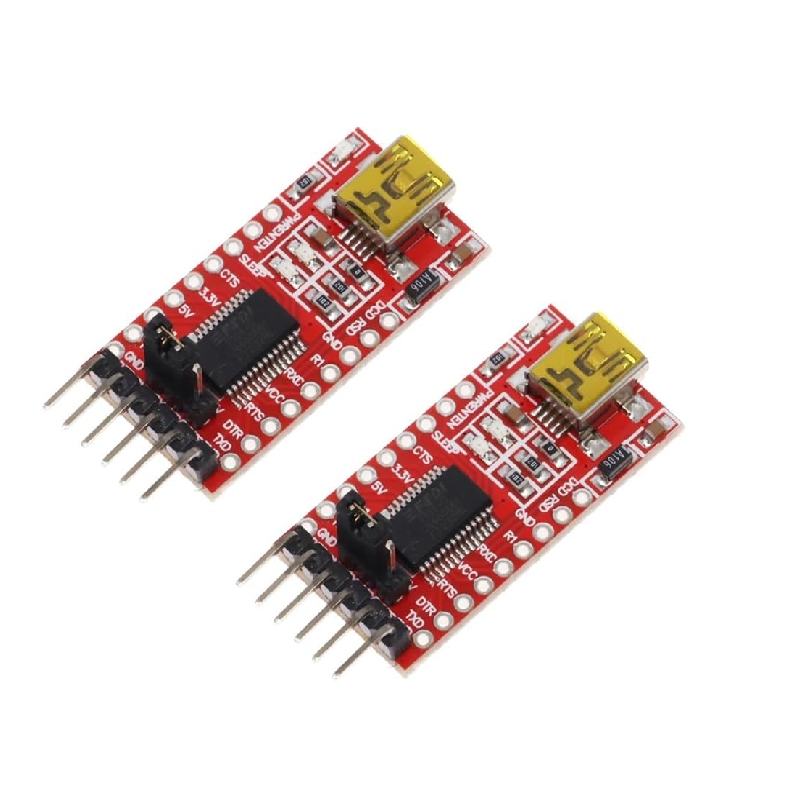

مبرمجة FT232RL USB – TTL

محول FT232RL هو جهاز شائع لتحويل إشارات USB إلى TTL (سيريال)، وغالبًا ما يُستخدم في تطبيقات متنوعة، بما في ذلك ربط وحدات التحكم الدقيقة مثل Arduino بالكمبيوتر عبر USB. إليك نظرة عامة على ميزاته ووظائفه:

الميزات الرئيسية:

1. التوافق مع الجهد: يمكن تشغيل FT232RL عند 3.3 فولت و5 فولت، مما يجعله مناسبًا للتواصل مع أجهزة مختلفة.
2. سهولة الاستخدام: يوفر هذا المحول طريقة بسيطة لتحويل إشارات USB إلى إشارات TTL سيريال بدون الحاجة إلى إعدادات معقدة.
3. تحكم USB مدمج: تتضمن شريحة FT232RL جميع المكونات اللازمة لربط منفذ USB بجهاز سيريال TTL.
4. دعم البرامج: يحظى بدعم جيد عبر أنظمة التشغيل المختلفة، بما في ذلك Windows وLinux وmacOS، مع توفر برامج تشغيل لتسهيل الاتصال.

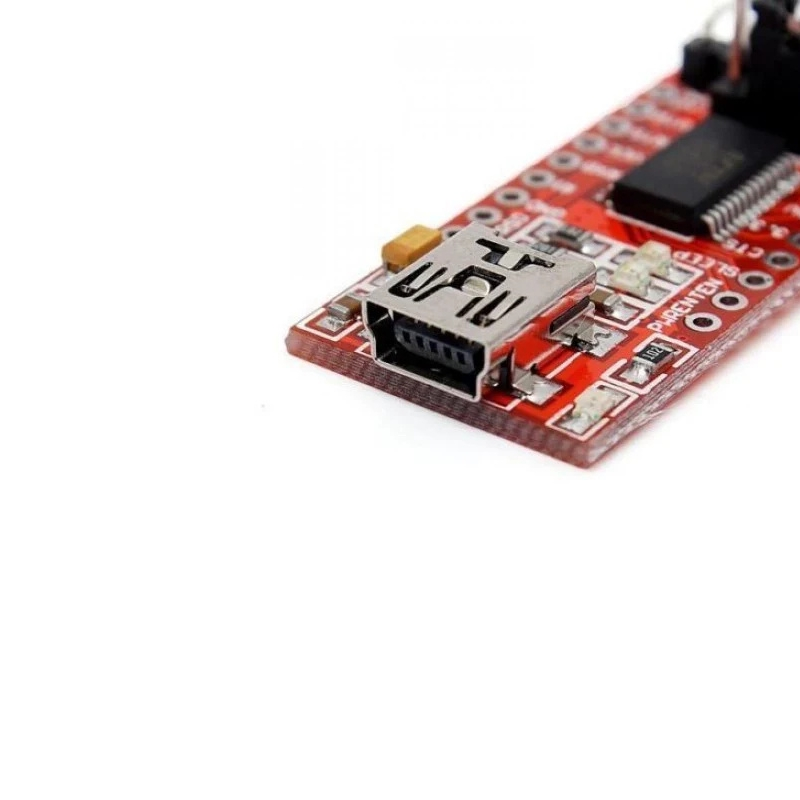

5. موصل USB مصغر: التصميم الصغير لموصل USB يسهل الاتصال ويجعله مدمجًا.

التطبيقات:

• مشاريع Arduino: يُستخدم عادةً لبرمجة لوحات Arduino التي لا تحتوي على واجهات USB مدمجة.
• الأنظمة المدمجة: مفيد في تطبيقات مدمجة متنوعة حيث يحتاج التواصل عبر USB.
• الاتصال السيريالي: يسمح بتواصل سيريالي سهل بين الأجهزة، مثل المستشعرات ووحدات التحكم الدقيقة.

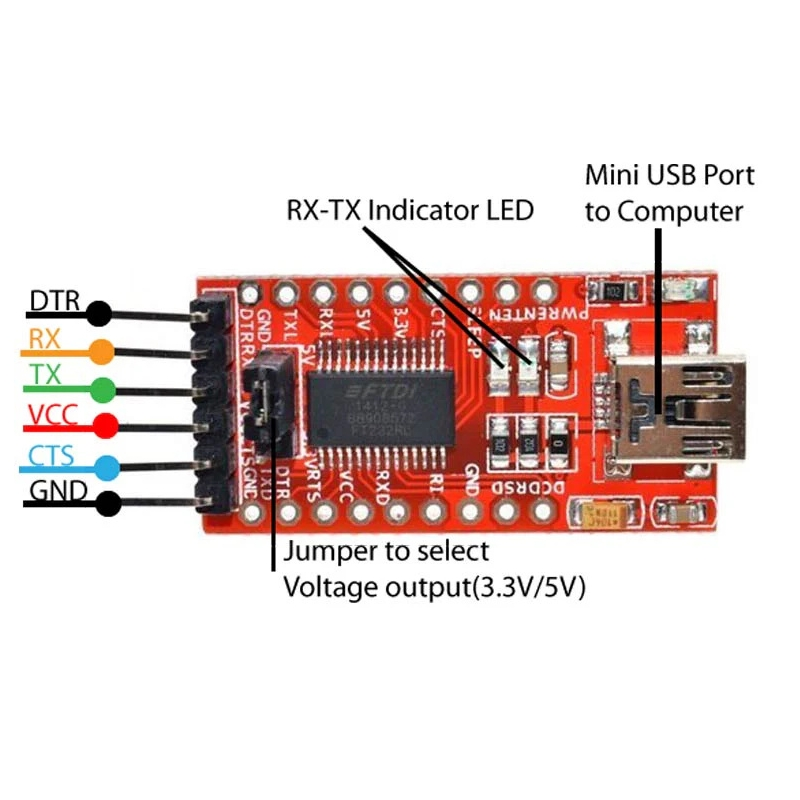

مخطط الاتصال:

عند توصيل FT232RL بوحدة تحكم دقيقة (مثل Arduino)، يبدو التوصيل الأساسي كما يلي:

• FT232RL TXD إلى RXD لوحدة التحكم الدقيقة
• FT232RL RXD إلى TXD لوحدة التحكم الدقيقة
• FT232RL GND إلى GND لوحدة التحكم الدقيقة
• FT232RL VCC إلى دبوس الجهد المناسب (3.3 فولت أو 5 فولت) في وحدة التحكم الدقيقة.
