دارة محول الواجهة التسلسلية – I2C Module

🔌 دارة محول واجهة I2C لشاشات LCD

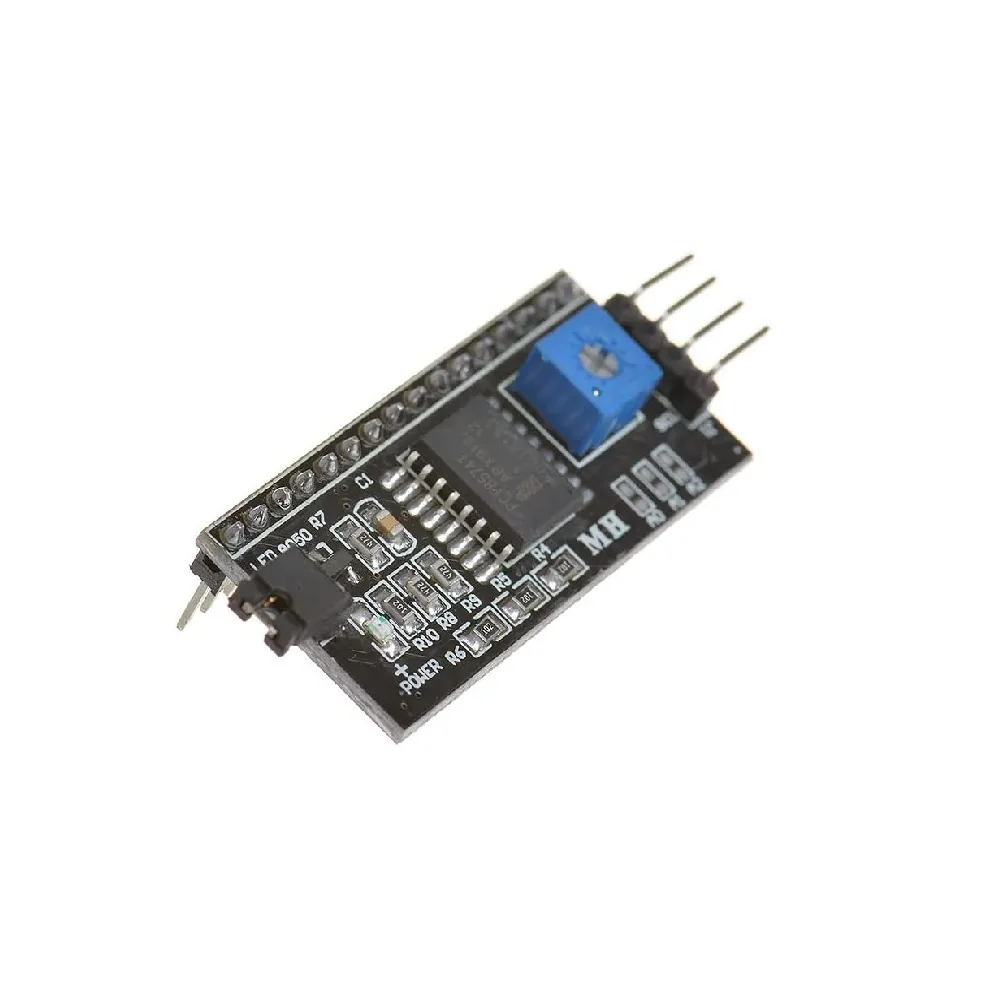

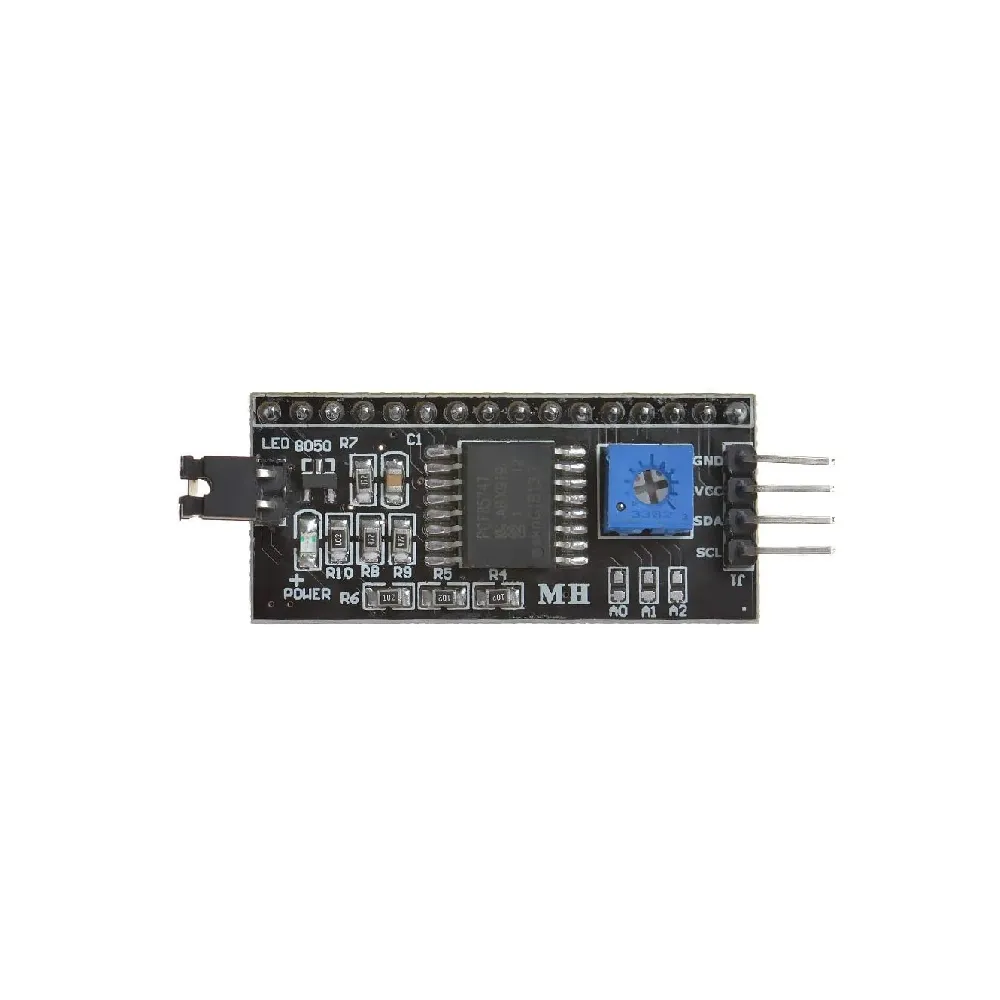

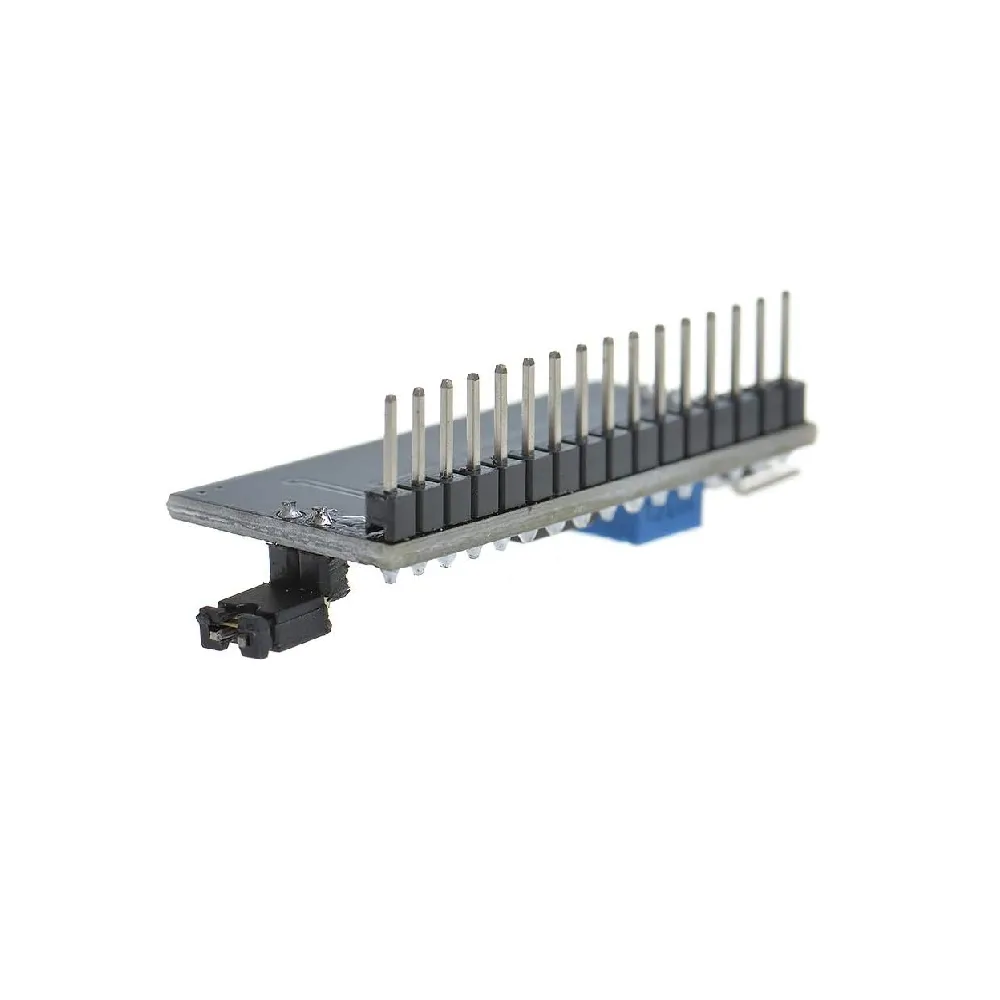

دارة محول I2C تُستخدم لربط شاشات LCD مثل 16×2 أو 20×4 مع المتحكمات (مثل Arduino) عبر بروتوكول I2C باستخدام سلكين فقط (SDA و SCL)، بدلًا من 6 أسلاك تقليدياً. تعتمد على شريحة PCF8574 لتحويل الإشارات، وتُعد مناسبة لتوفير الأرجل والمساحة في المشاريع الإلكترونية.

📊 المواصفات الفنية:

🧪 الاستخدامات:

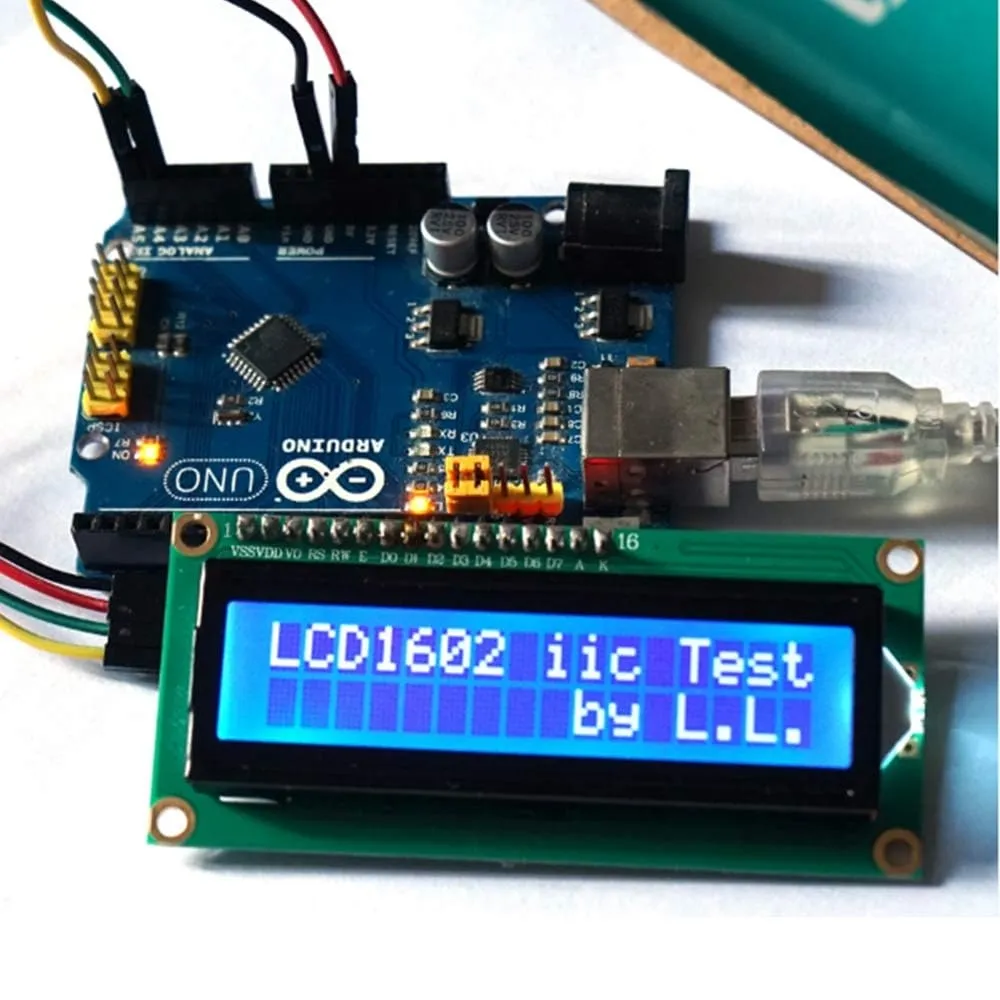

• دمج شاشات LCD في المشاريع الإلكترونية باستخدام بروتوكول I2C 📟.
• توفير الأرجل في المتحكمات الدقيقة مثل Arduino و ESP32 🧠.
• عرض البيانات الحية مثل درجات الحرارة، الرطوبة، الأوامر، إلخ 📊.
• مشاريع الروبوتات والأنظمة المدمجة التي تحتاج واجهة مرئية 🤖.
• التطبيقات التعليمية والتجريبية لشرح واجهات الاتصال 🧪.
• التوصيل السريع والمنظم دون أسلاك معقدة 🧵.

🌟 المزايا:

• تقليل عدد الأرجل المطلوبة من 6 إلى 2 فقط (SDA و SCL) 🎯.
• إمكانية التحكم في الإضاءة الخلفية للشاشة برمجياً أو عبر Jumper 💡.
• مقاومة متغيرة مدمجة لضبط التباين بسهولة 🔧.
• توافق عالي مع شاشات HD44780 (16×2 و 20×4) 📺.
• استهلاك منخفض للطاقة – مثالي للمشاريع المحمولة 🔋.
• مرونة في تعديل عنوان I2C لتوصيل عدة أجهزة على نفس الباص 🔁.
• سهولة التوصيل والاستخدام – مثالي للمبتدئين.


  📘 ملاحظات هامة:

  • تأكد من ضبط عنوان I2C عند توصيل أكثر من وحدة على نفس الباص ⚠️.

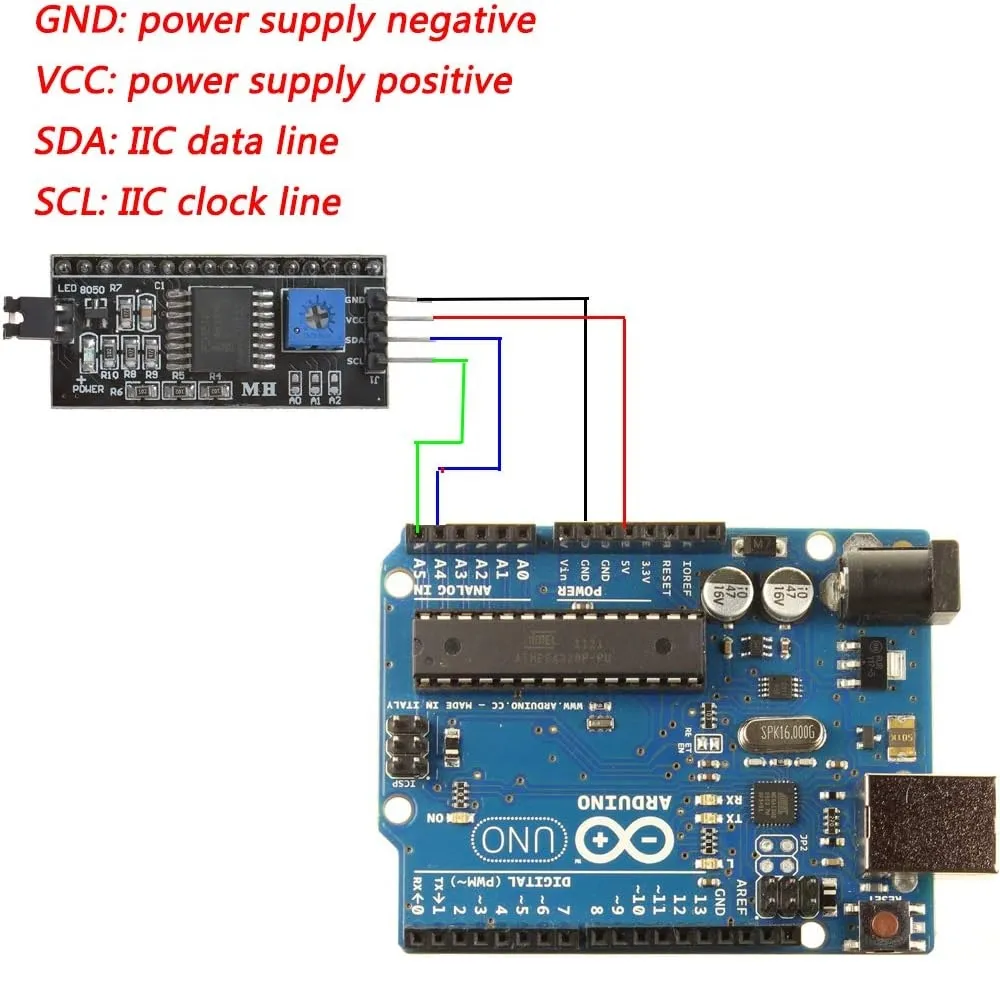

  • تحقق من التوصيل الصحيح لـ SDA و SCL لتفادي الأعطال ⚡.
  • استخدم مكتبة متوافقة مثل LiquidCrystal_I2C لبرمجة الوحدة بسهولة 💻.
