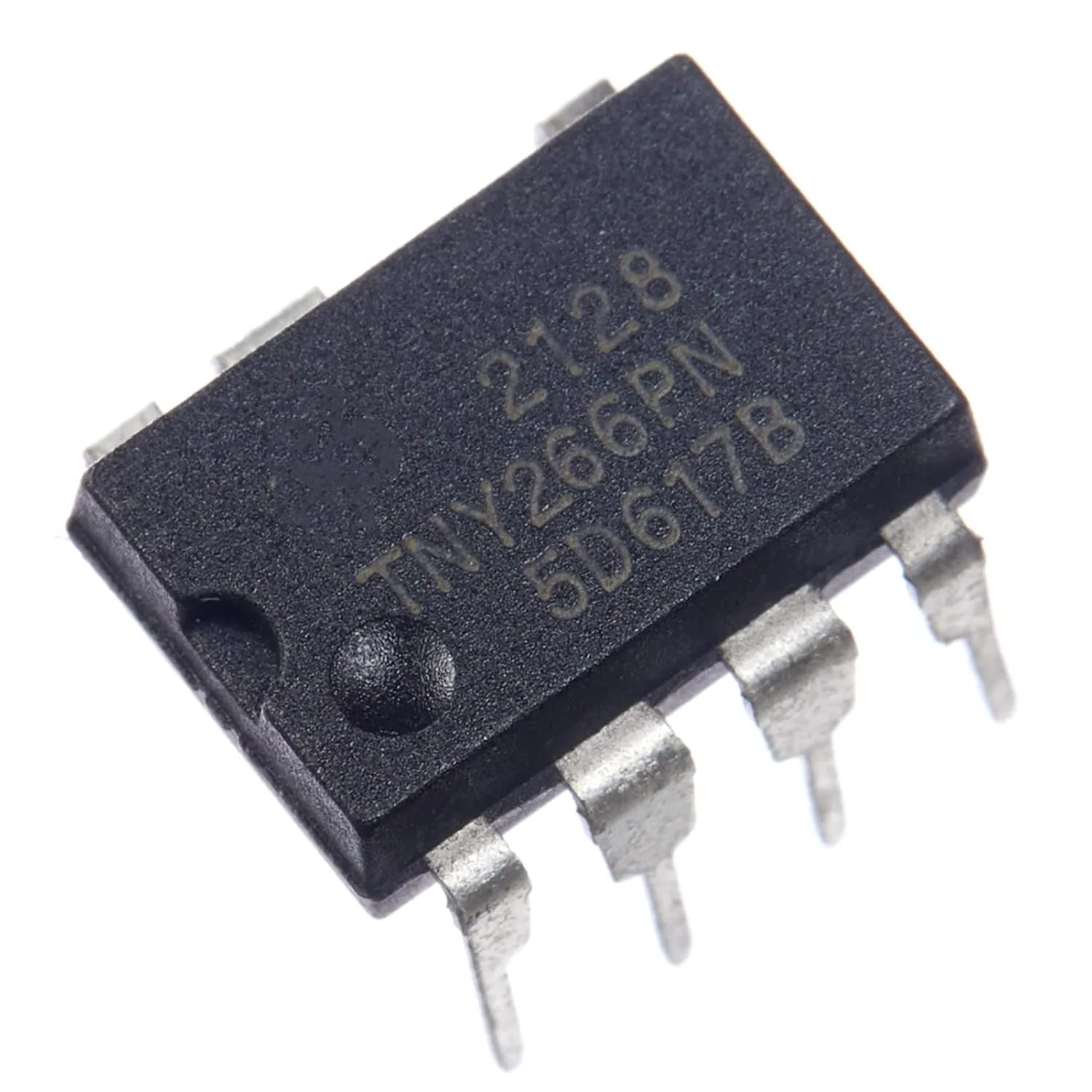

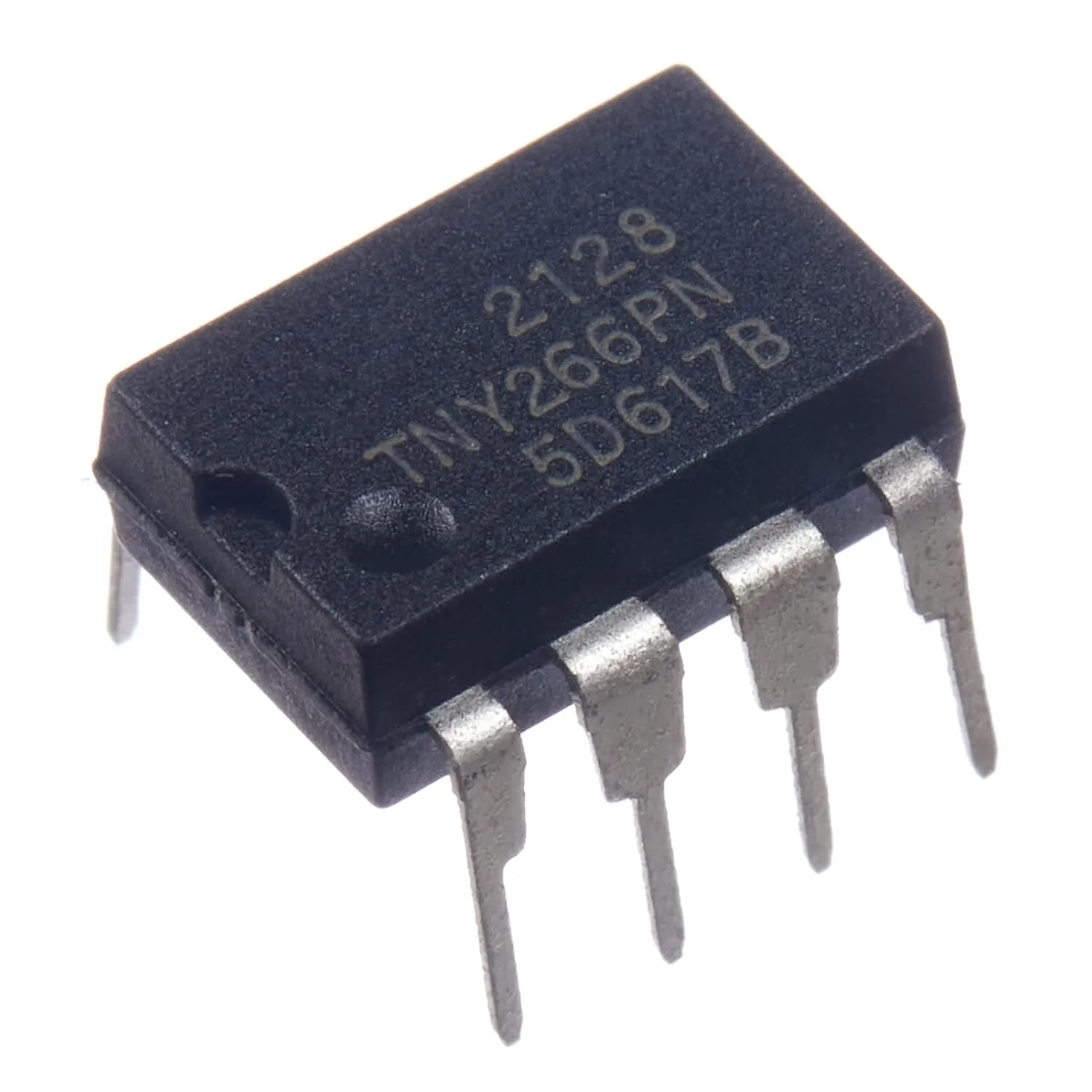

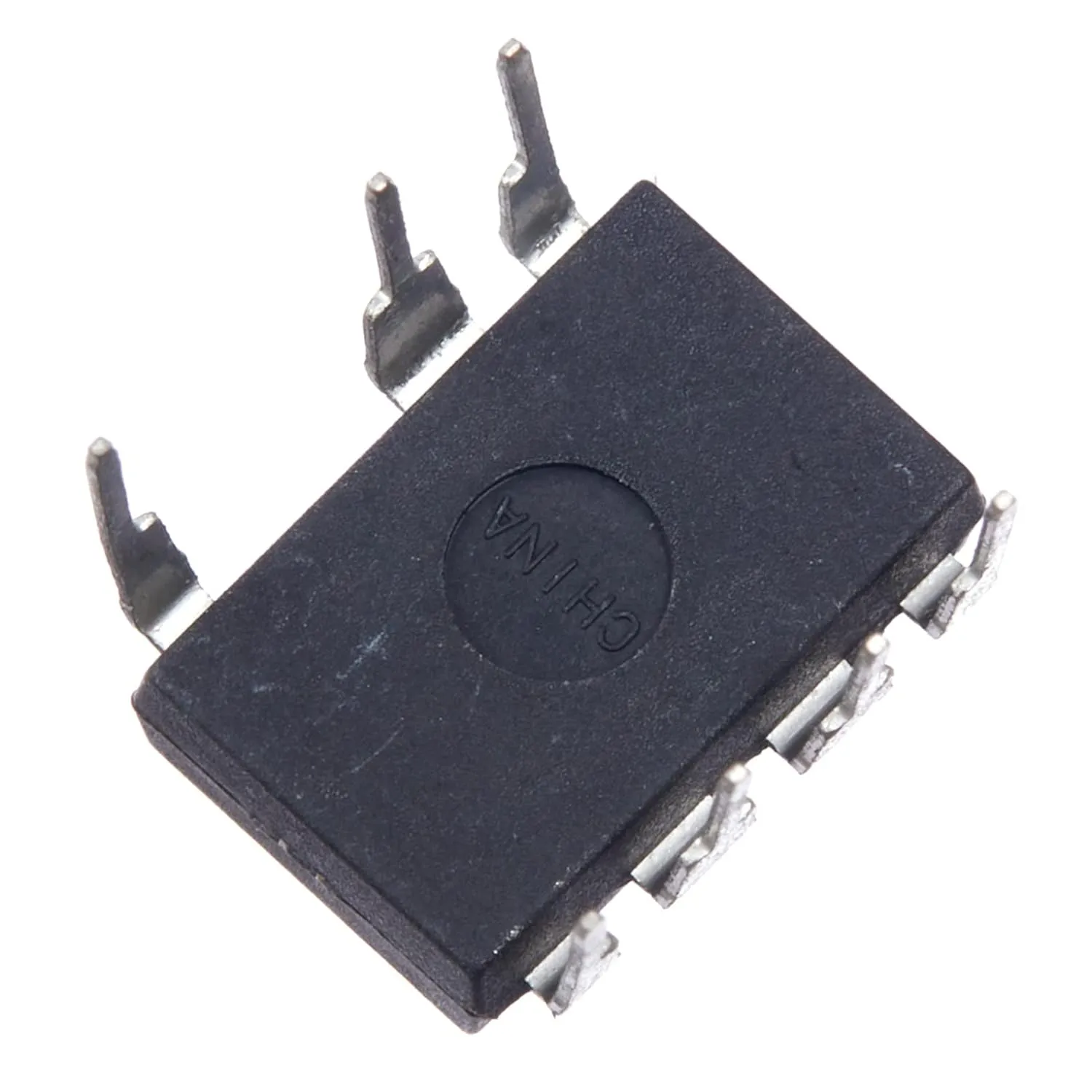

TNY266PN

يعتبر TNY266PN دارة تحويل تيار متناوب إلى تيار مستمر مدمجة وفعالة من إنتاج Power Integrations، مصممة للتطبيقات منخفضة الطاقة. يمكن لهذا المحول العمل ضمن نطاق جهد دخل واسع (85-265 فولت تيار متناوب)، ويوفر حلاً عالي الكفاءة لتحويل الطاقة في حزمة صغيرة (DIP-8). يُعتبر TNY266PN مثالياً للاستخدام في مختلف تطبيقات إدارة الطاقة، ويبسّط التصميم من خلال تقديم بديل اقتصادي لمصادر الطاقة الخطية الأكبر حجماً.

الميزات الرئيسية

• كفاءة عالية: كفاءة طاقة معززة مناسبة للتطبيقات منخفضة الطاقة.
• تحكم بسيط: يستخدم تحكم بسيط (تشغيل/إيقاف) بدون الحاجة إلى تعويض الدائرة.
• تحمل عالي للجهد: قادر على التعامل مع نطاق جهد دخل من 85 إلى 265 فولت تيار متناوب.
• تصميم مدمج: حزمة DIP-8، محسّنة للتركيب خلال ثقب.
• أداء متين: يتحمل درجات حرارة قصوى من -40 درجة مئوية إلى +150 درجة مئوية، مما يجعله مناسباً لمجموعة من الظروف البيئية.

المواصفات التقنية

• جهد الخرج: 5.8 فولت
• طاقة الخرج: 9.5 واط (عند 85-265 فولت تيار متناوب)، تصل إلى 15 واط عند 230 فولت تيار متناوب
• نطاق جهد الدخل: من 85 إلى 265 فولت تيار متناوب
• التقنية: تقنية السيليكون
• تردد التحويل: 132 كيلوهرتز
• أقصى نسبة دورة عمل: 68%
• تيار التشغيل: 265 ميكرو أمبير
• تيار الخرج: 375 ملي أمبير
• نطاق درجة حرارة التشغيل: من -40 إلى +150 درجة مئوية

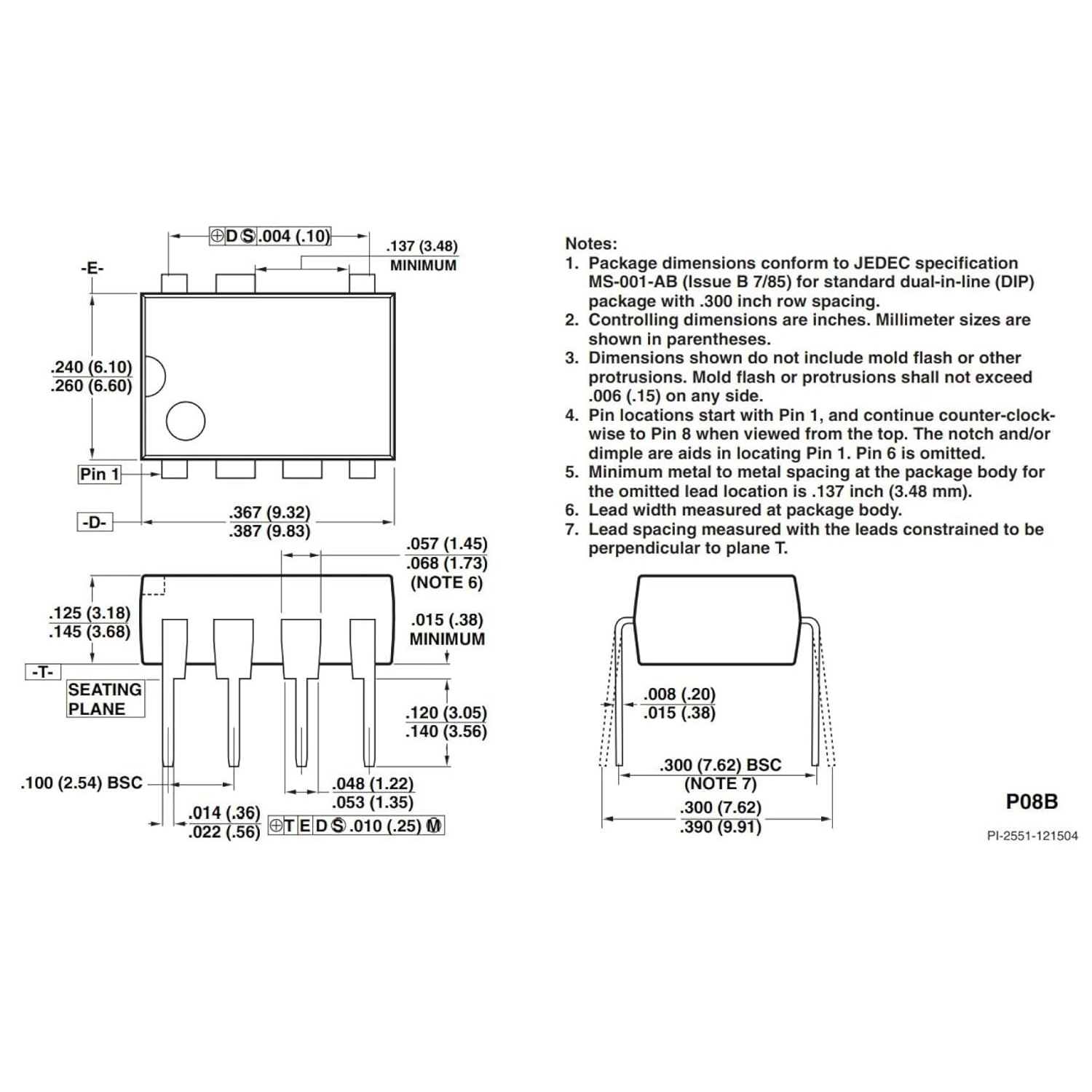

• الحزمة: DIP-8
• التوافق مع RoHS: نعم

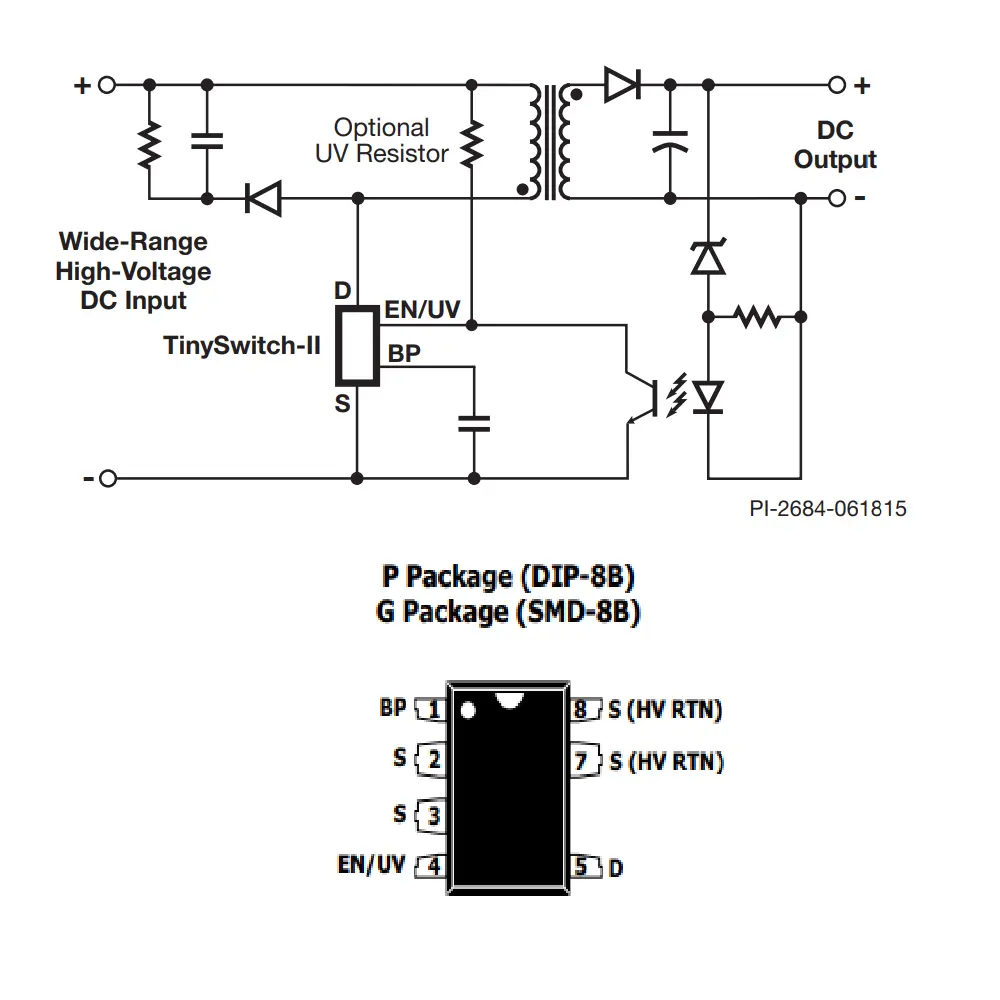

الوصف الوظيفي للأطراف

• طرف DRAIN (D):
  • الاتصال بمصرف MOSFET. يوفر تيار التشغيل الداخلي لكل من بدء التشغيل والتشغيل المستقر.
• طرف BYPASS (BP):
  • نقطة الاتصال بمكثف تجاوز خارجي بسعة 0.1 ميكرو فاراد لتوفير مصدر الطاقة الداخلي بقيمة 5.8 فولت.
• طرف ENABLE/UNDERVOLTAGE (EN/UV):
  • يتمتع هذا الطرف بوظيفتين: الإدخال التمكيني واستشعار انخفاض الجهد. أثناء التشغيل العادي، يتم التحكم في تبديل MOSFET من خلال هذا الطرف، ويتم إنهاء التبديل عند سحب تيار أكبر من 240 ميكرو أمبير من هذا الطرف. كما يقوم الطرف أيضًا باستشعار حالات انخفاض الجهد من خلال مقاومة خارجية متصلة بجهد التيار المستمر. إذا لم تكن هناك مقاومة خارجية متصلة بهذا الطرف، يقوم TinySwitch-II بالكشف عن غيابها ويعطل وظيفة استشعار انخفاض الجهد.
• طرف SOURCE (S):
  • الدائرة المشتركة للتحكم، متصلة داخليًا بمصدر MOSFET.
• طرف SOURCE (HV RTN):
  • الاتصال بمصدر MOSFET للإرجاع العالي الجهد.

الاستخدامات

يتميز TNY266PN بمرونة عالية ويمكن استخدامه في مجموعة من التطبيقات منخفضة الطاقة، بما في ذلك:

1. مزودات الطاقة: حلول طاقة مدمجة وفعالة للأجهزة منخفضة الطاقة.
2. شواحن البطاريات: يتحمل الجهد العالي، مما يجعله مناسباً لتطبيقات الشحن.
3. إضاءة LED: تحويل طاقة فعال لدوائر تشغيل مصابيح LED.
4. الأجهزة المنزلية: إدارة الطاقة في الإلكترونيات والأجهزة الصغيرة.
5. المعدات الصناعية: مزود طاقة ثابت لأجهزة التحكم والقياس.

يوفر هذا المكون حلاً بسيطاً وقوياً لتحويل الطاقة من التيار المتناوب إلى المستمر، يجمع بين الكفاءة وسهولة التكامل، مما يجعله مثالياً للمصممين الذين يسعون إلى خفض التكاليف وتحسين كفاءة مزودات الطاقة في التصاميم المدمجة.

Data sheet: tny263_268-1512708 (1)
