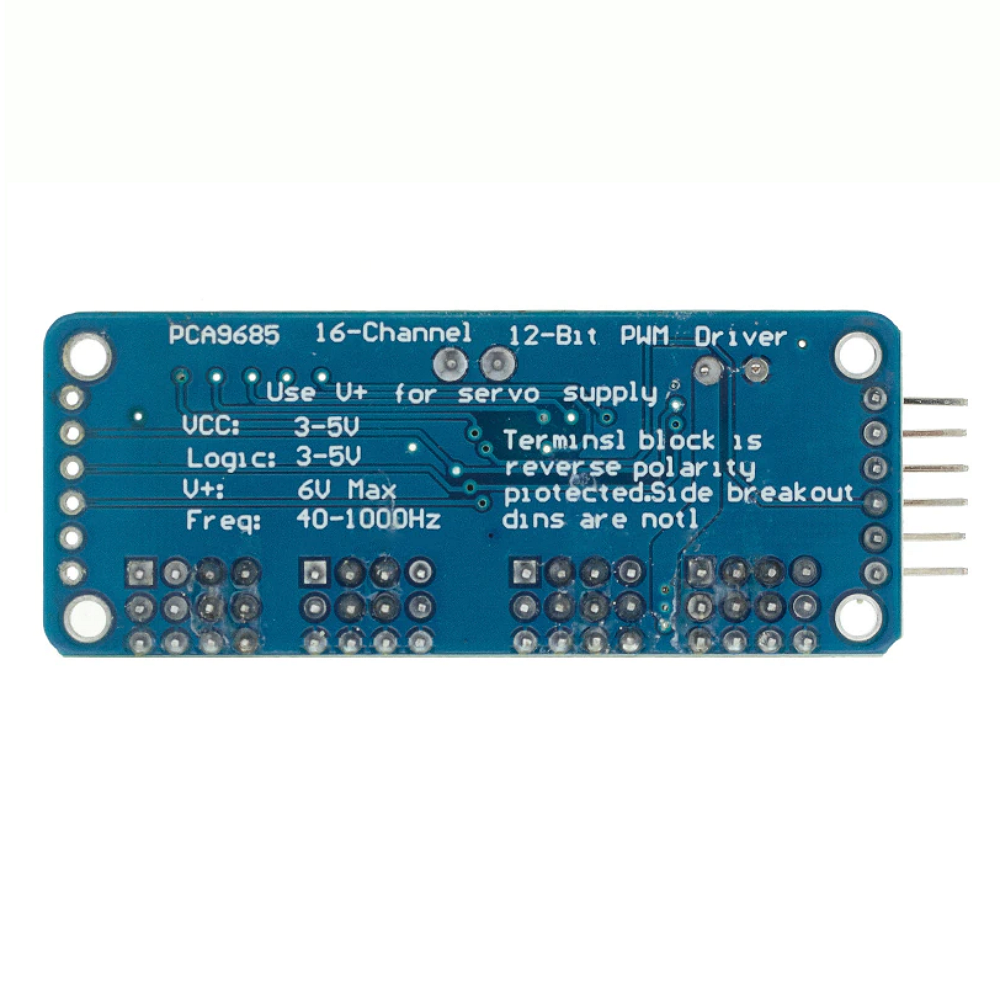

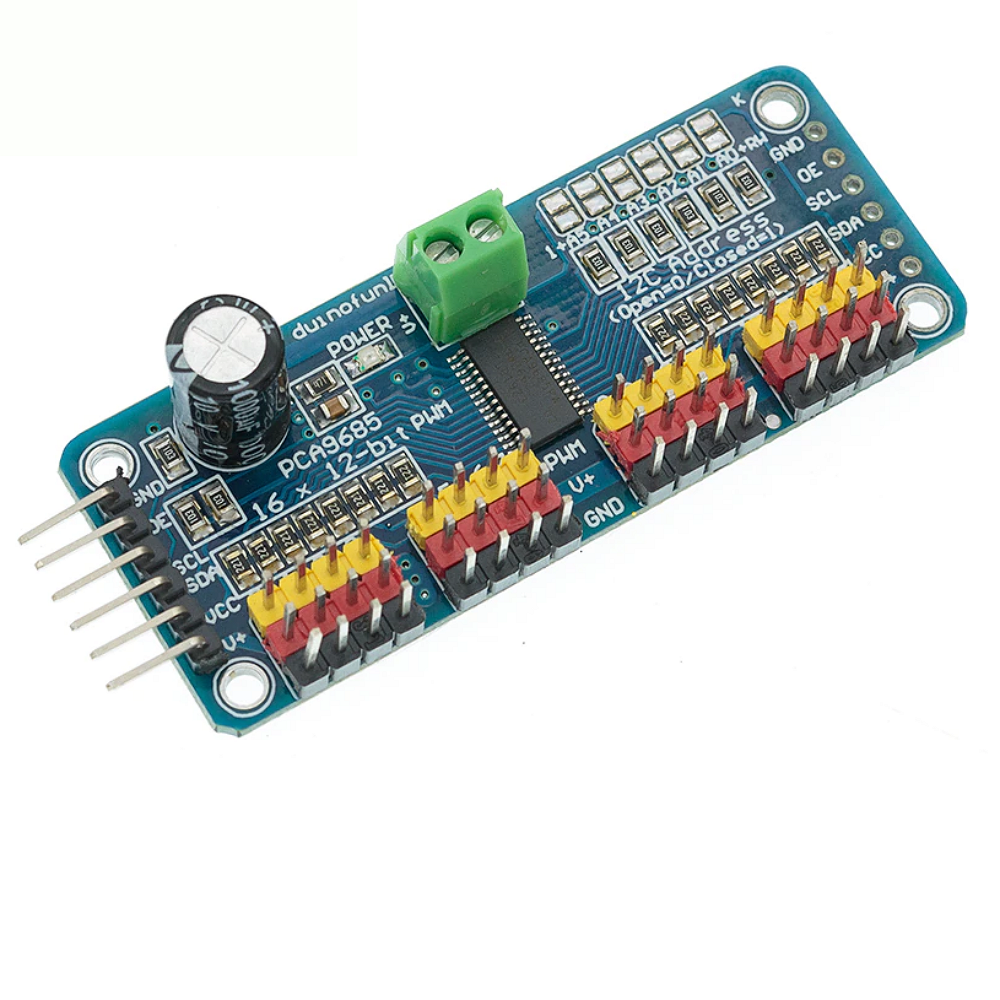

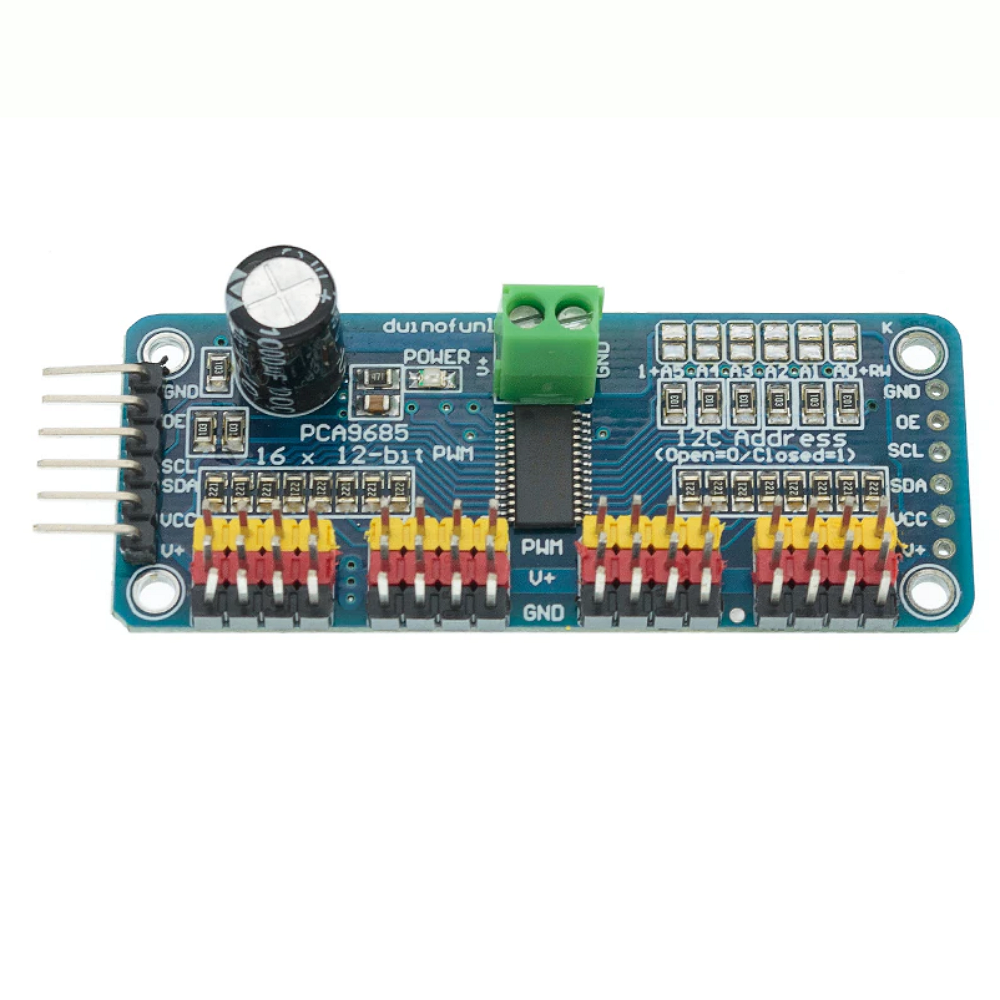

وحدة تحكم السيرفو PWM بـ 16 قناة (PCA9685)
3.750 $
- تحكم متعدد بالمحركات 🎛️
- اتصال سهل I2C 🔗
- تحكم بـ16 قناة 🤖
26 متوفر في المخزون
الوصف
🎛️ وحدة التحكم بـ 16 قناة PWM/ لمحركات السيرفو – PCA9685 I2C bit -12
وحدة تحكم السيرفو PWM بـ 16 قناة (PCA9685)
تتيح لك هذه الوحدة التحكم بما يصل إلى 16 قناة PWM مستقلة من خلال منفذي I2C فقط، مع إمكانية ربط ما يصل إلى 62 وحدة معاً، مما يوفر تحكم بـ 992 قناة مستقلة — مثالية للمشاريع المعقدة مثل الروبوتات والأنظمة التفاعلية، أو العروض الفنية المتقدمة.
📊 المواصفات الفنية:
| المواصفات | التفاصيل |
|---|---|
| عدد القنوات | 16 قناة PWM بدقة bit -12 |
| واجهة الاتصال | I2C (عناوين من 0x60 إلى 0x80) |
| الأبعاد | 62.5 × 25.4 × 3 mm |
| الوزن | 9g (مع رؤوس) |
| جهد التشغيل | 3.3V – 5V (لرقاقة التحكم) و 3.3 – 6V (للسيرفو عبر V+) |
| تردد PWM | قابل للتعديل حتى 1.6KHz |
| نوع الخرج | Push-Pull أو Open-Drain |
| أطراف الإخراج | 16 رأس 3 سنون (متوافقة مع السيرفو) |
| الحماية | مقاومات 220 أوم على كل قناة |
| مؤشر الطاقة | LED أخضر عند التشغيل |
| تعيين العنوان | 6 دبابيس لحام A0-A5 لضبط عنوان I2C (افتراضي 0x40) |
🧰 التوصيل مع الأردوينو:
- VCC: إلى 5V من الأردوينو (لتشغيل الرقاقة فقط)
- GND: إلى GND الأردوينو
- SDA / SCL: حسب نوع الأردوينو (A4/A5 أو SDA/SCL)
⚠️ ملاحظات حول التغذية الكهربائية:
- منفذ V+ لتغذية السيرفو أو الـLED، وليس لتغذية الشريحة.
- لا يُوصى باستخدام منفذ 5V من الأردوينو للسيرفو مباشرة.
- يفضل استخدام مصدر خارجي قوي لتغذية السيرفوات (5–6 V).
🧪 الاستخدامات الشائعة:
- روبوتات متعددة الأرجل والتحكم في عدة محركات سيرفو
- مشاريع الإضاءة المتقدمة باستخدام PWM
- النماذج المتحركة للطائرات والسيارات
- تركيبات فنية وأعمال تفاعلية متحركة
