C5198

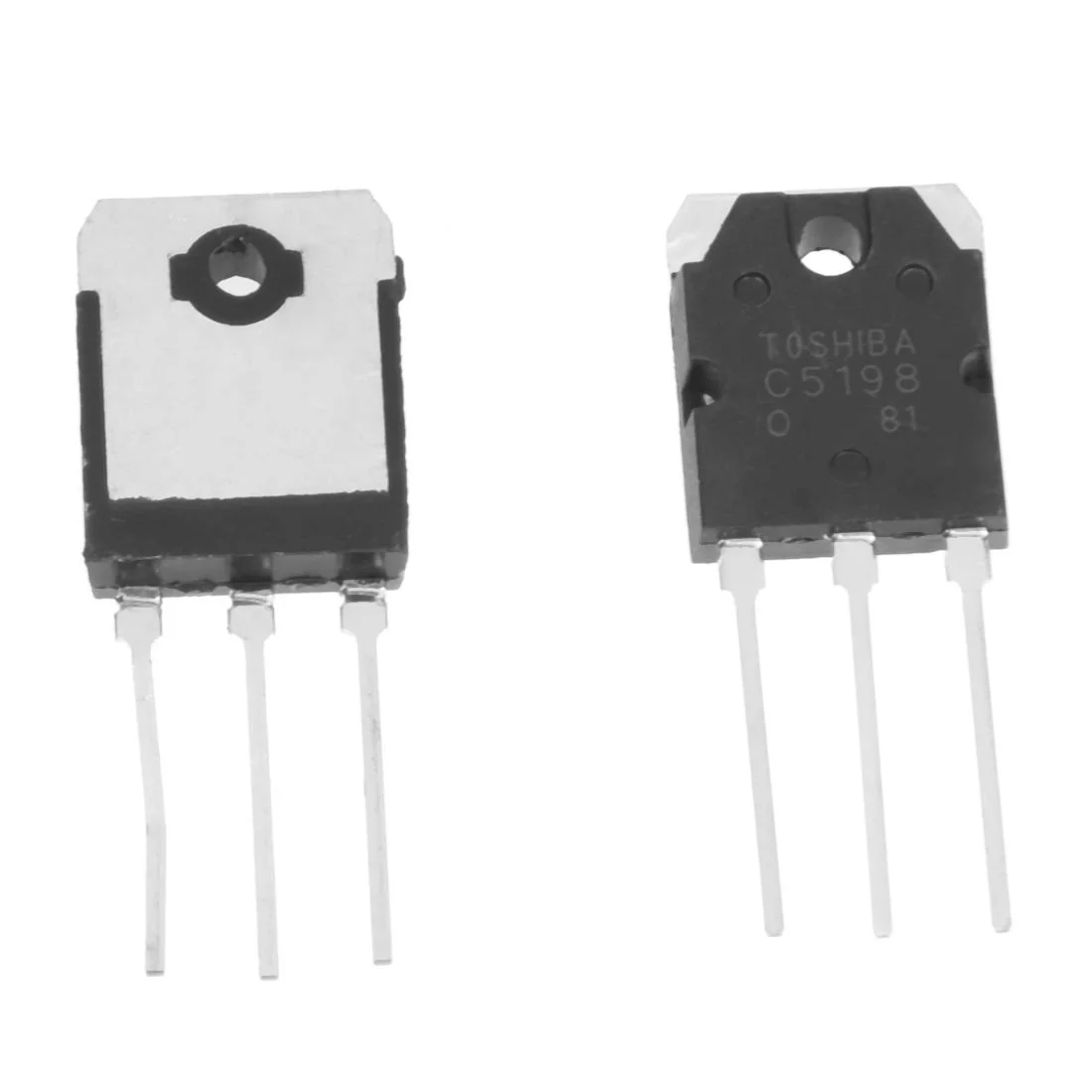

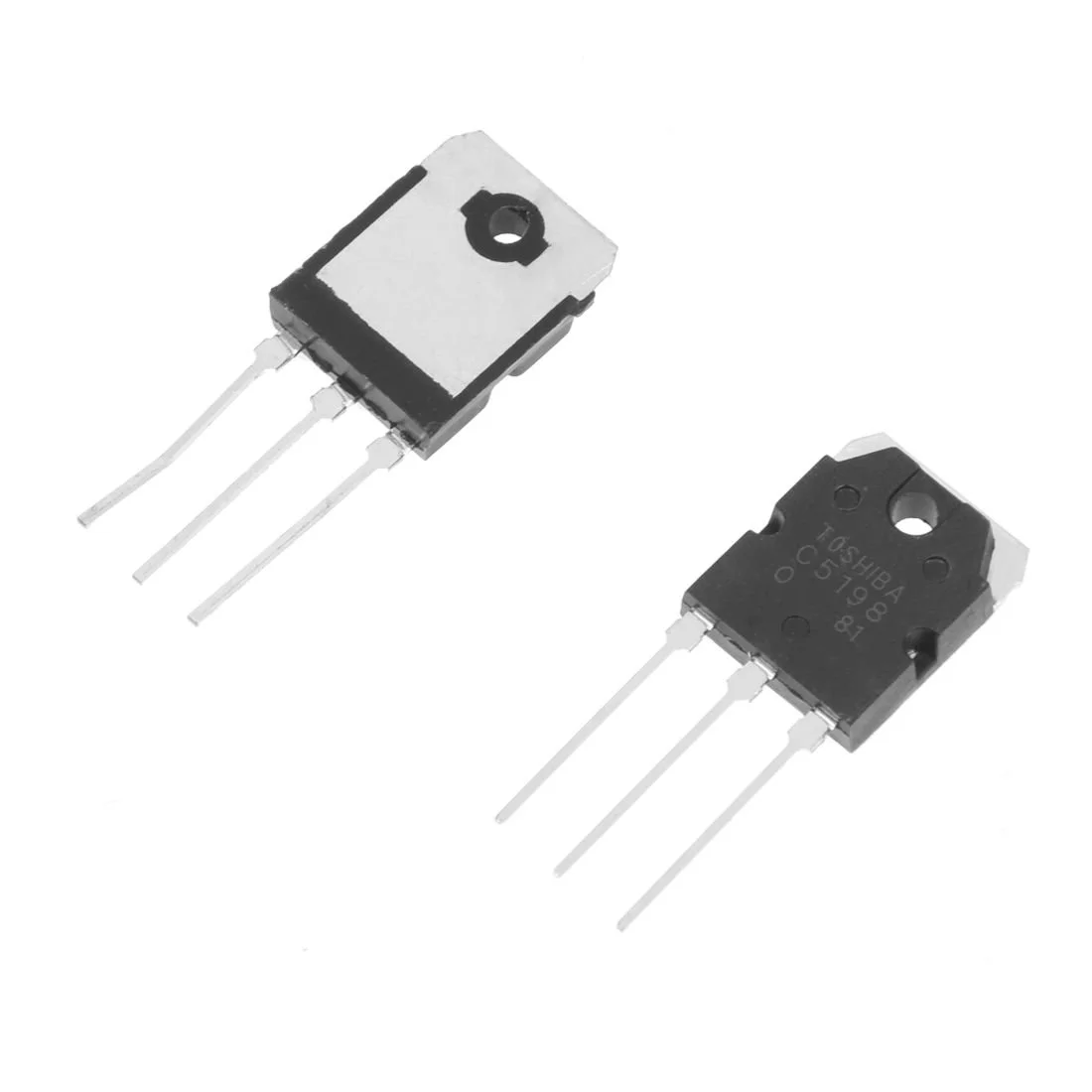

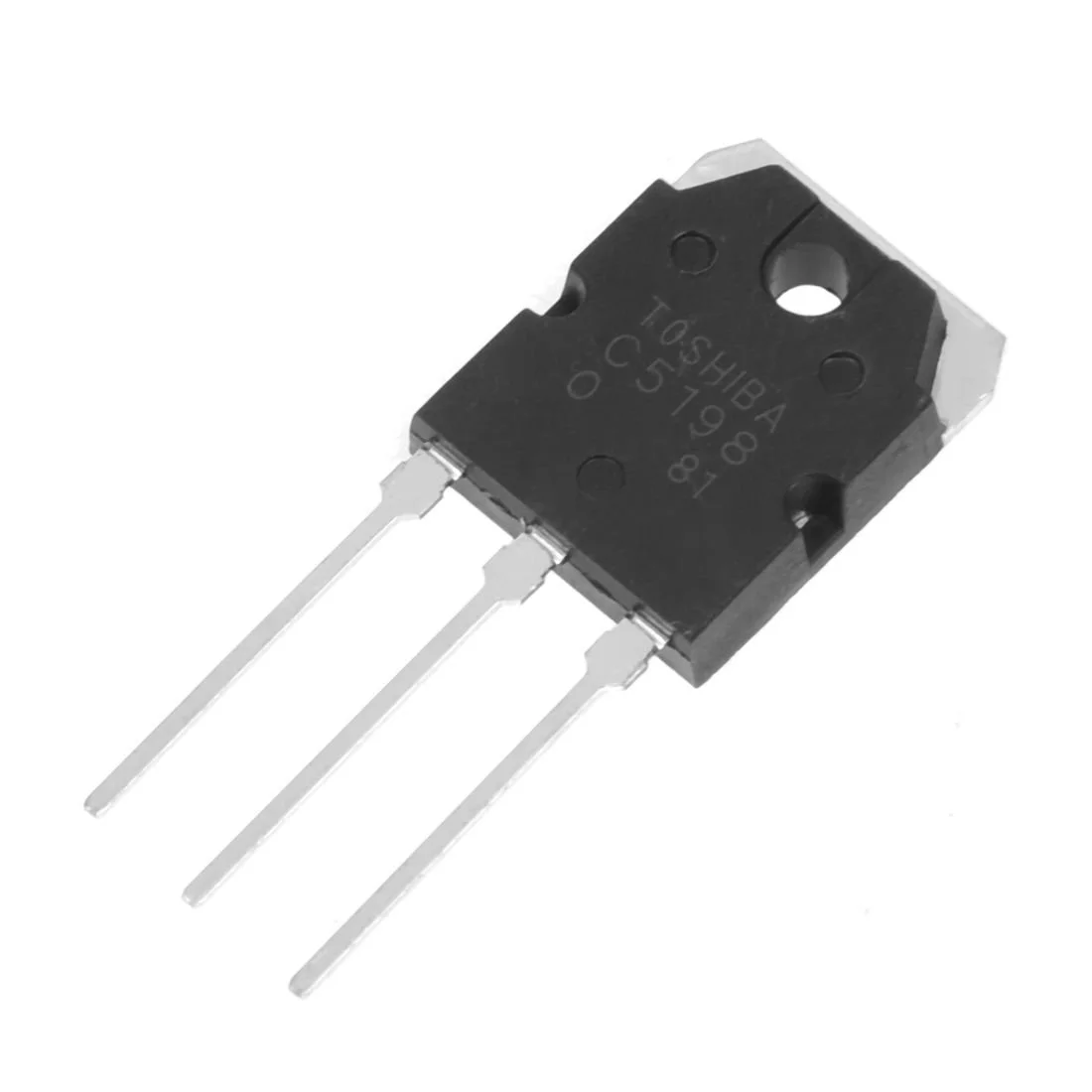

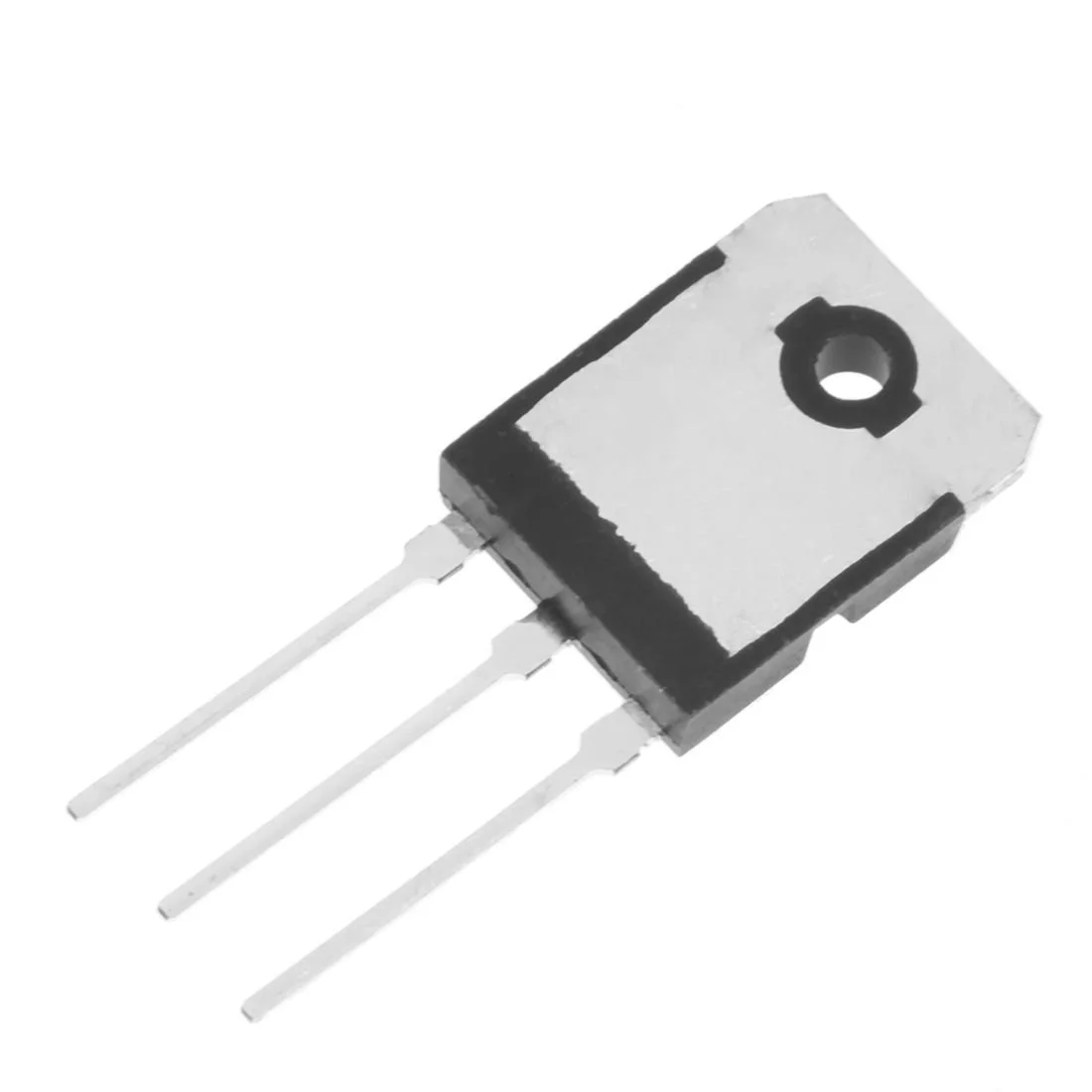

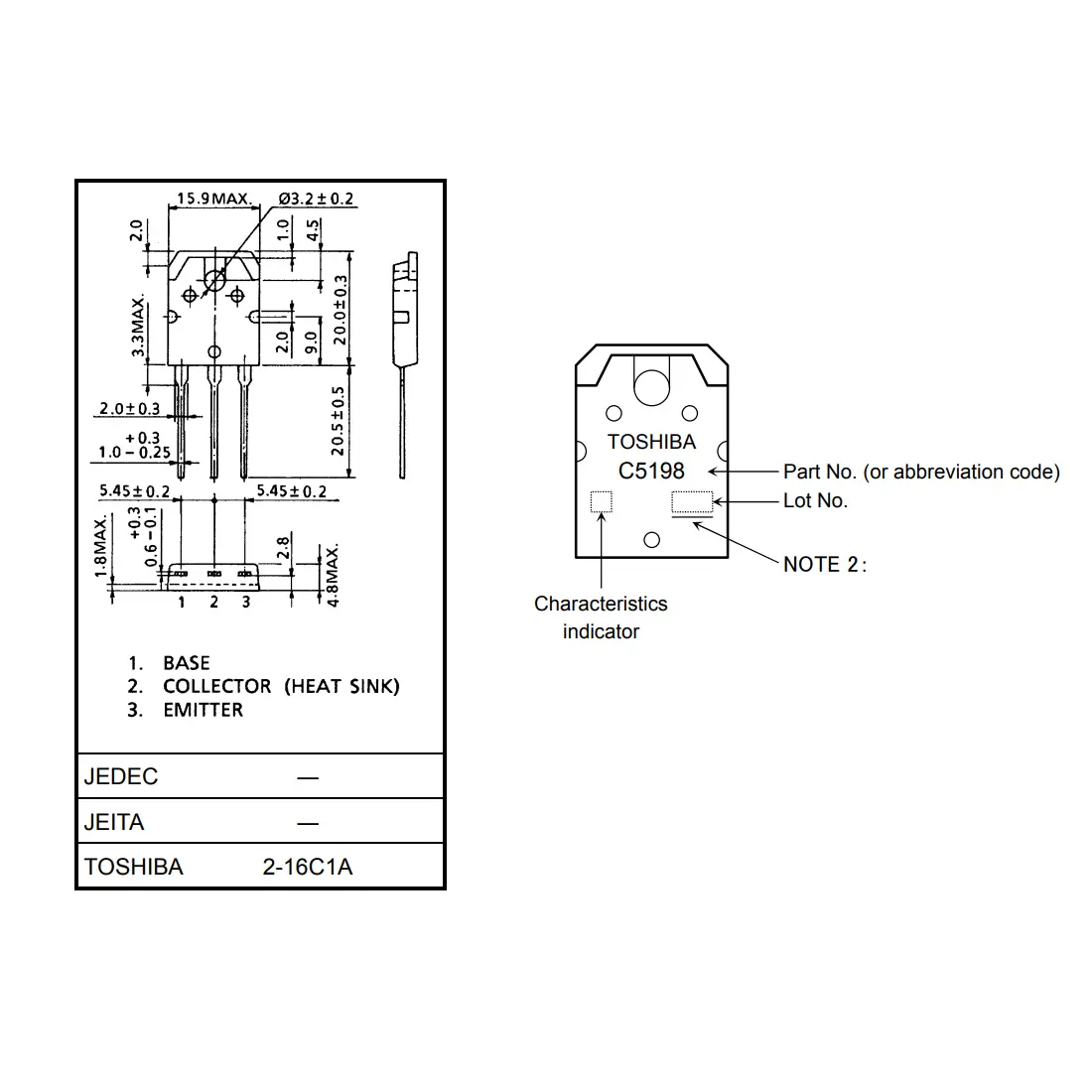

يُعد الترانزستور 2SC5198 او C5198 ترانزستورًا من نوع NPN مصنوعًا من السيليكون (Si)، وهو مصمم للتطبيقات التي تتطلب جهدًا وقدرة تيار عاليين. يناسب هذا الترانزستور الاستخدام في تضخيم الصوت وتطبيقات التبديل الكهربائي، حيث يمكنه تحمل تبديد طاقة مرتفع، مما يجعله مثاليًا للدوائر التي تتطلب أداءً مستقرًا وموثوقًا تحت الأحمال العالية. يأتي الترانزستور 2SC5198 في حزمة TO-3P، مما يساعد في تبديد الحرارة بشكل فعال، مما يعزز من كفاءته وعمره التشغيلي.

المواصفات الفنية

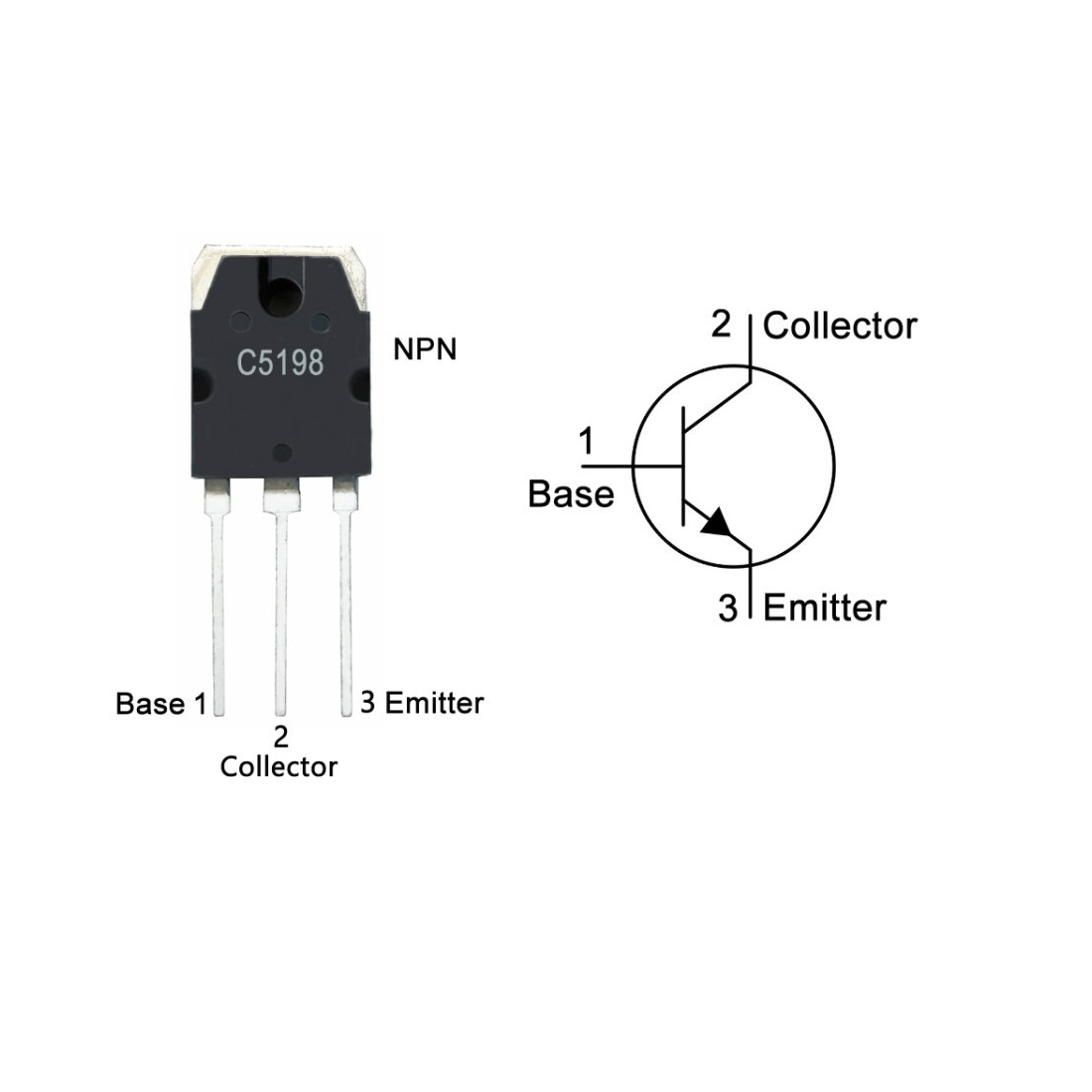

• نوع الترانزستور: NPN
• المادة: سيليكون (Si)
• أقصى قدرة تبديد للجامع (Pc): 100 واط
• أقصى جهد بين الجامع والقاعدة (|Vcb|): 140 فولت
• أقصى جهد بين الجامع والباعث (|Vce|): 140 فولت
• أقصى جهد بين الباعث والقاعدة (|Veb|): 5 فولت
• أقصى تيار للجامع (|Ic max|): 10 أمبير
• أقصى درجة حرارة تشغيل (Tj): 150 درجة مئوية
• التردد الانتقالي (ft): 30 ميجاهرتز
• السعة عند المجمع (Cc): 170 بيكوفاراد
• نسبة تضخيم التيار المستمر (hFE) الأدنى: 55

الاستخدامات

يستخدم الترانزستور 2SC5198 بشكل شائع في:

• مكبرات الصوت: يوفر أداءً قويًا للتضخيم عالي القدرة في معدات الصوت.
• تطبيقات التبديل ذات التيار العالي: مناسب للدوائر التي تتطلب تحكمًا فعالًا في الأحمال ذات التيار العالي، مثل المرحلات والمغناطيسات الكهربائية والمحركات.
• دوائر التحكم في الطاقة: يستخدم بشكل متكرر في الدوائر التي تتطلب تحمل جهد وقدرة تيار عاليين، مما يجعله مثاليًا للتطبيقات الصناعية والاستهلاكية للتحكم في الطاقة.

Data sheet: C5198
