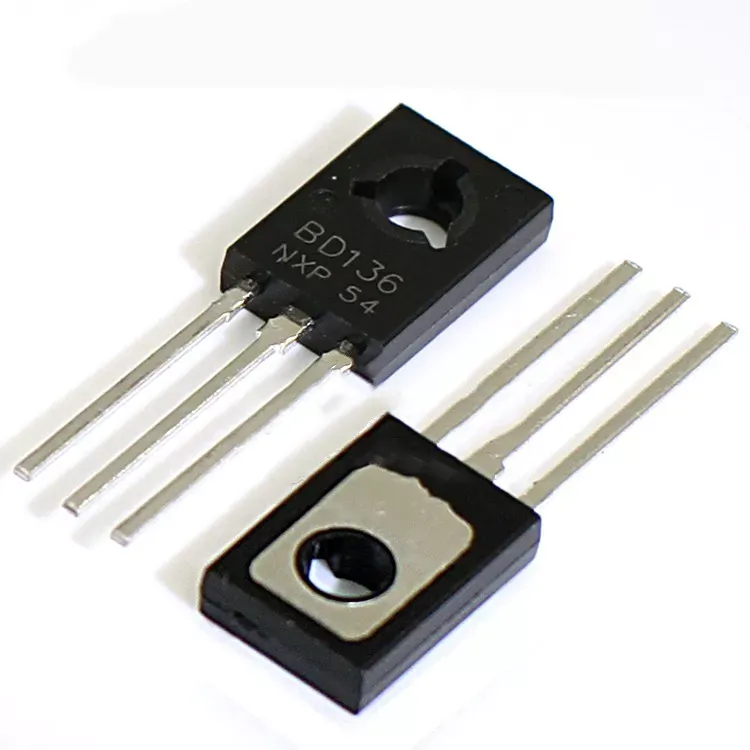

BD136
0.000 $
من النوع PNP
تيار المجمع المستمر (IC) يصل إلى 1.5A
جهد المجمع-الباعث (VCE) يصل إلى 45V

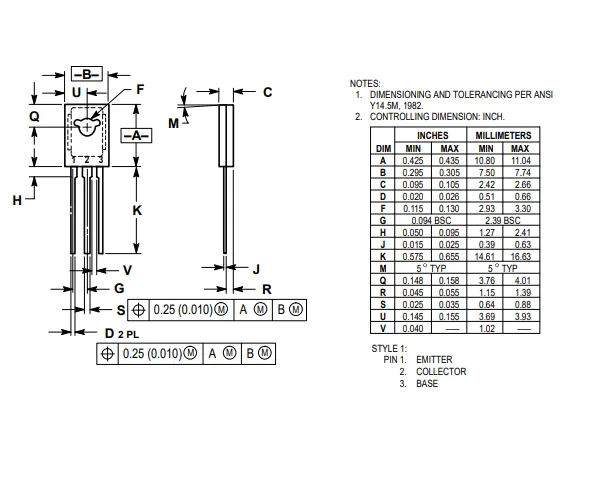

تكوين أطراف الترانزستور BD136
| رقم الطرف | اسم الطرف | الوصف |
|---|---|---|
| 1 | الباعث | التيار يخرج عبر الباعث، وعادةً ما يتم توصيله بالأرض |
| 2 | المجمع | التيار يتدفق عبر المجمع، وعادةً ما يتم توصيله بالحمل |
| 3 | القاعدة | يتحكم في انحياز الترانزستور، يُستخدم لتشغيل أو إيقاف الترانزستور |
ميزات الترانزستور BD136
- ترانزستور PNP ذو غلاف بلاستيكي
- كسب تيار مستمر (hFE) عالي، عادةً 80 عندما يكون IC=10mA
- تيار المجمع المستمر (IC) يصل إلى 1.5A
- جهد المجمع-الباعث (VCE) يصل إلى 45V
- جهد المجمع-القاعدة (VCB) يصل إلى 45V
- جهد انهيار القاعدة-الباعث (VBE) يصل إلى 5V
- كسب تيار مستمر (hfe) يتراوح بين 40 إلى 250
- متاح في حزمة To-225
ملحوظة: يمكن العثور على التفاصيل الفنية الكاملة في ورقة البيانات الخاصة بالترانزستور BD136 الموجودة في نهاية هذه الصفحة.
وصف مختصر للترانزستور BD136
يُعتبر BD136 ترانزستور PNP، مما يعني أن المجمع والباعث سيظلان مغلقين (تحيز أمامي) عندما يكون دبوس القاعدة متصلاً بالأرض، وسيُفتحان (تحيز عكسي) عندما يتم توفير إشارة إلى دبوس القاعدة. هذا يختلف عن الترانزستورات NPN. إذا كنت تبحث عن مكافئ NPN، تحقق من ترانزستور BD135.
يتمتع BD136 بقيمة كسب تتراوح بين 40 إلى 250، وهذه القيمة تحدد قدرة الترانزستور على التضخيم. الحد الأقصى للتيار الذي يمكن أن يتدفق عبر دبوس المجمع هو 1.5A، لذا لا يمكن استخدامه لتوصيل أحمال تستهلك أكثر من 1.5A. لتوصيل الترانزستور، يجب توفير تيار إلى دبوس القاعدة، وهذا التيار (IB) يجب أن يكون محدودًا إلى 5mA، والجهد عبر دبوس القاعدة-الباعث يجب أن يكون 5V.
عندما يكون الترانزستور في حالة انحياز كامل، فإنه يمكن أن يسمح بمرور 1.5A كحد أقصى عبر المجمع والباعث، وهذه الحالة تُعرف بـ منطقة التشبع. أما الجهد عبر المجمع-الباعث أو القاعدة-الباعث يمكن أن يصل إلى 45V. عند إزالة تيار القاعدة، يتوقف الترانزستور تمامًا، وتُعرف هذه الحالة بـ منطقة القطع، ويكون الجهد عبر القاعدة-الباعث حوالي 500mV.
أين يمكن استخدام ترانزستور BD136؟
يُعتبر BD136 ترانزستورًا من النوع PNP ذو قدرة متوسطة. يُستخدم للتحكم في الأحمال الثقيلة نظرًا لقدرته على توصيل تيار مجمع يصل إلى 1.5A. يتميز أيضًا بأنه يأتي في غلاف بلاستيكي، مما يقلل من تكلفته ويجعله أقل تأثرًا بالضوضاء الكهربائية في الدائرة. بفضل هذه الميزة، يُستخدم هذا الترانزستور بشكل شائع في تطبيقات التضخيم.
إذا كنت تبحث عن ترانزستور PNP بقدرة متوسطة وحزمة بلاستيكية، فقد يكون هذا الترانزستور هو الخيار المناسب لك.
التطبيقات
- دوائر التبديل
- دوائر التضخيم
- مكبرات الصوت
- دوائر قيادة الأحمال
Data sheet: BD136 Datasheet
