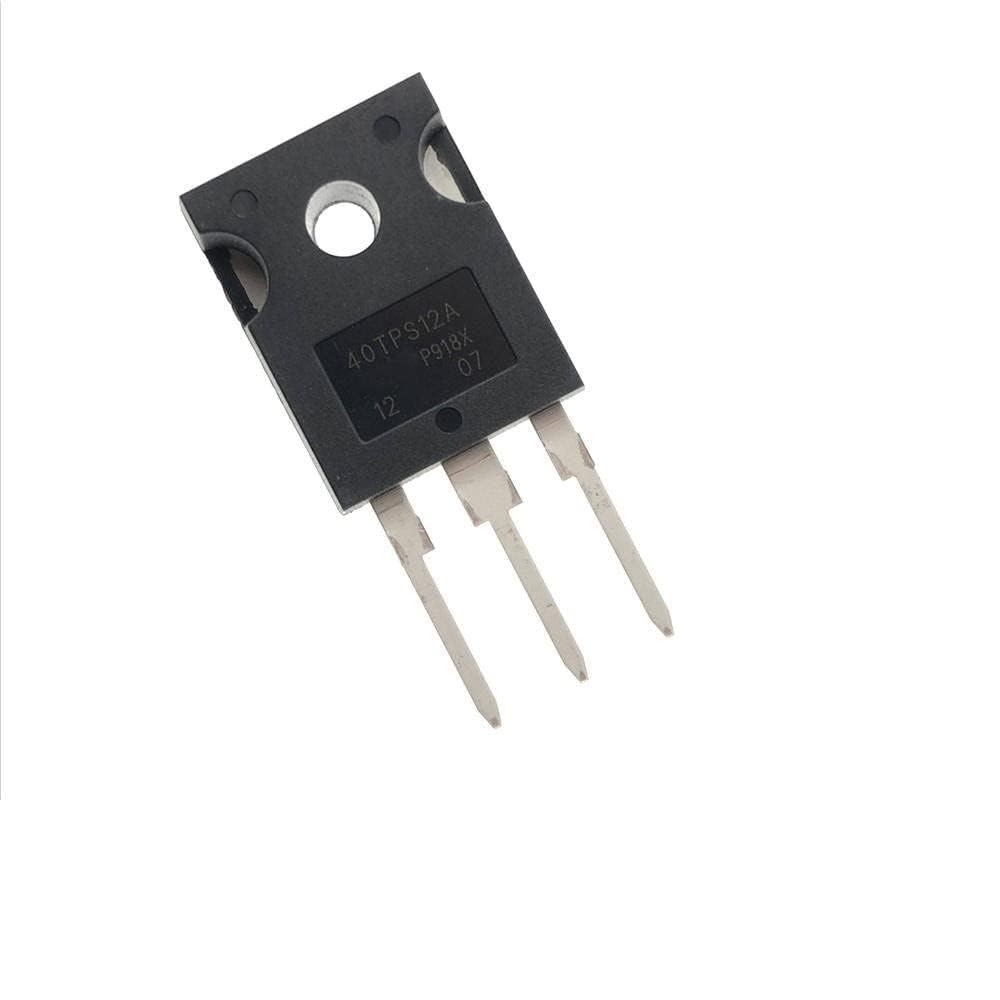

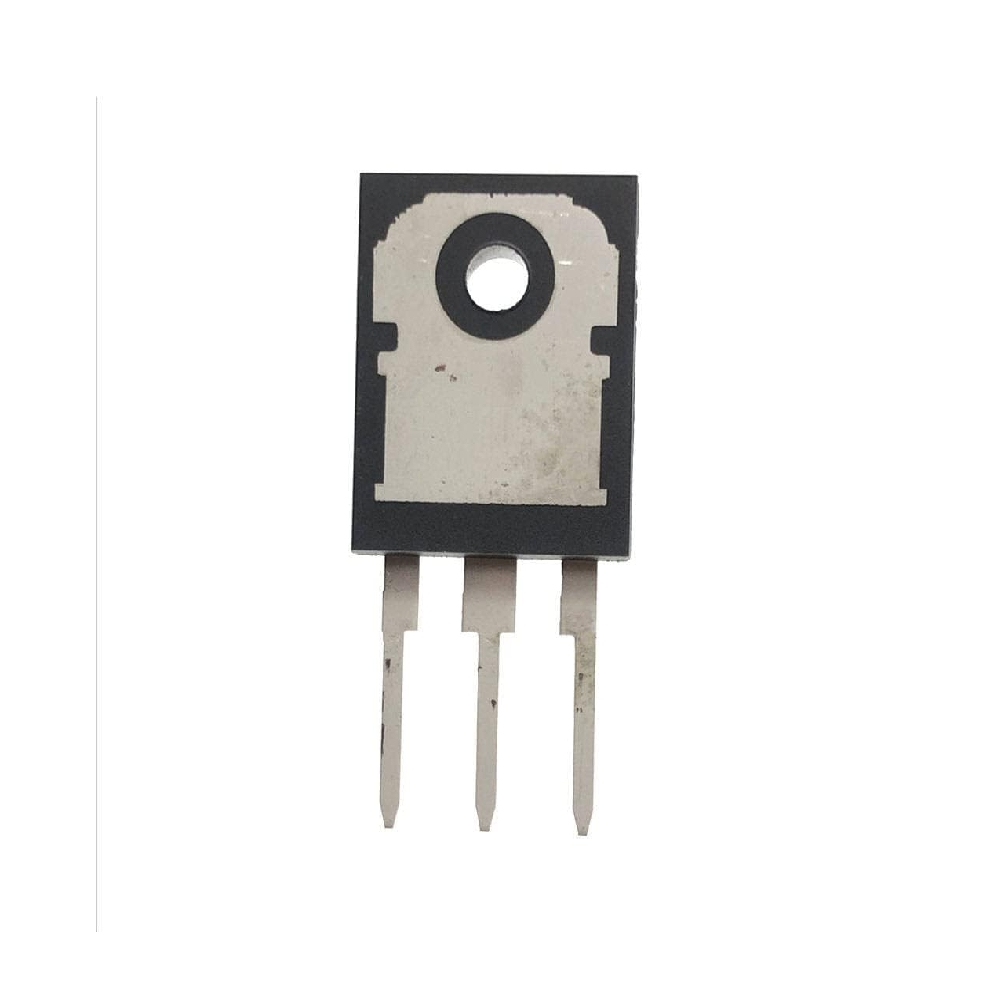

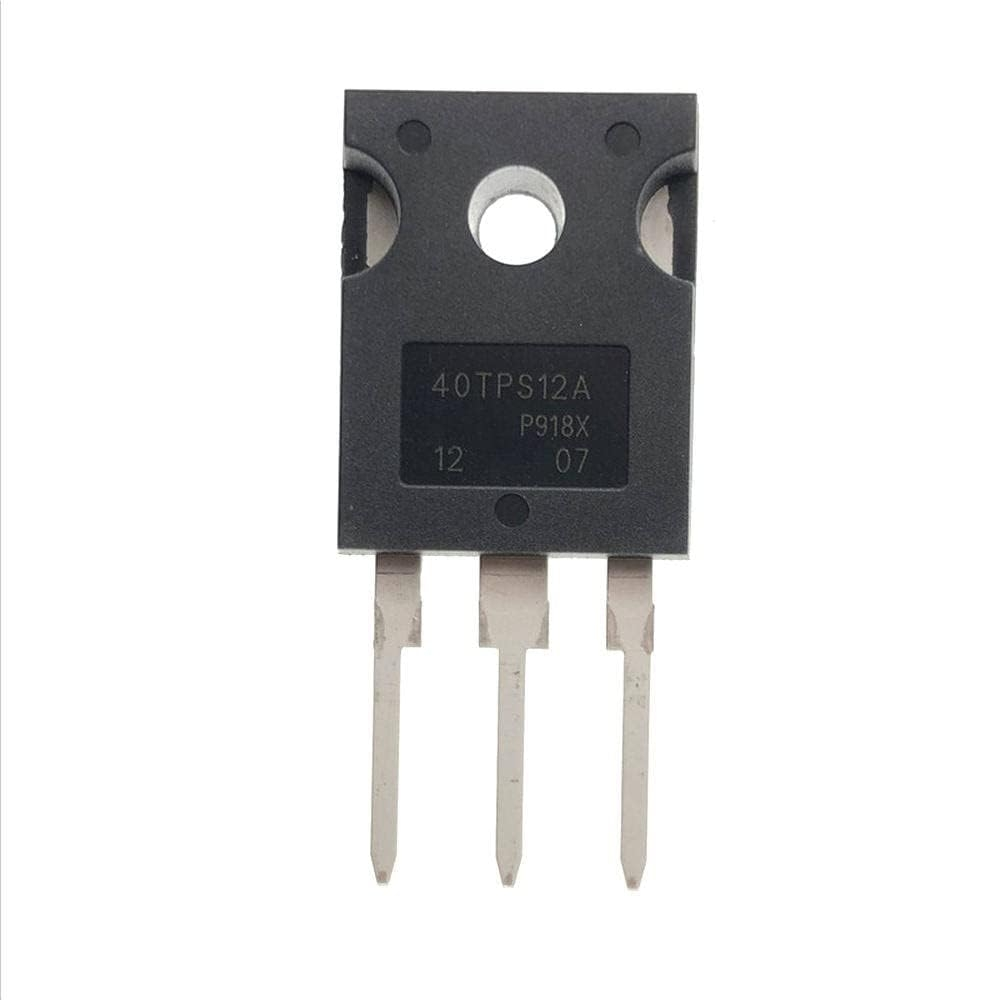

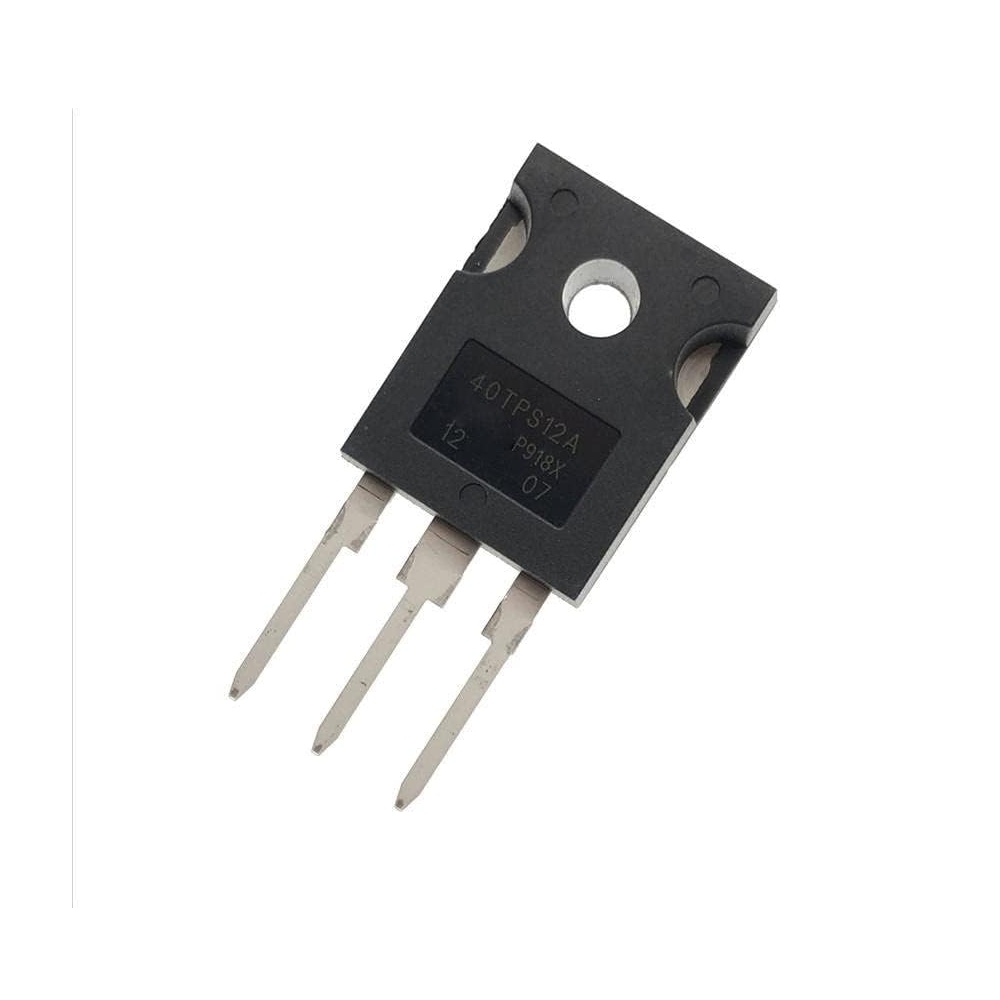

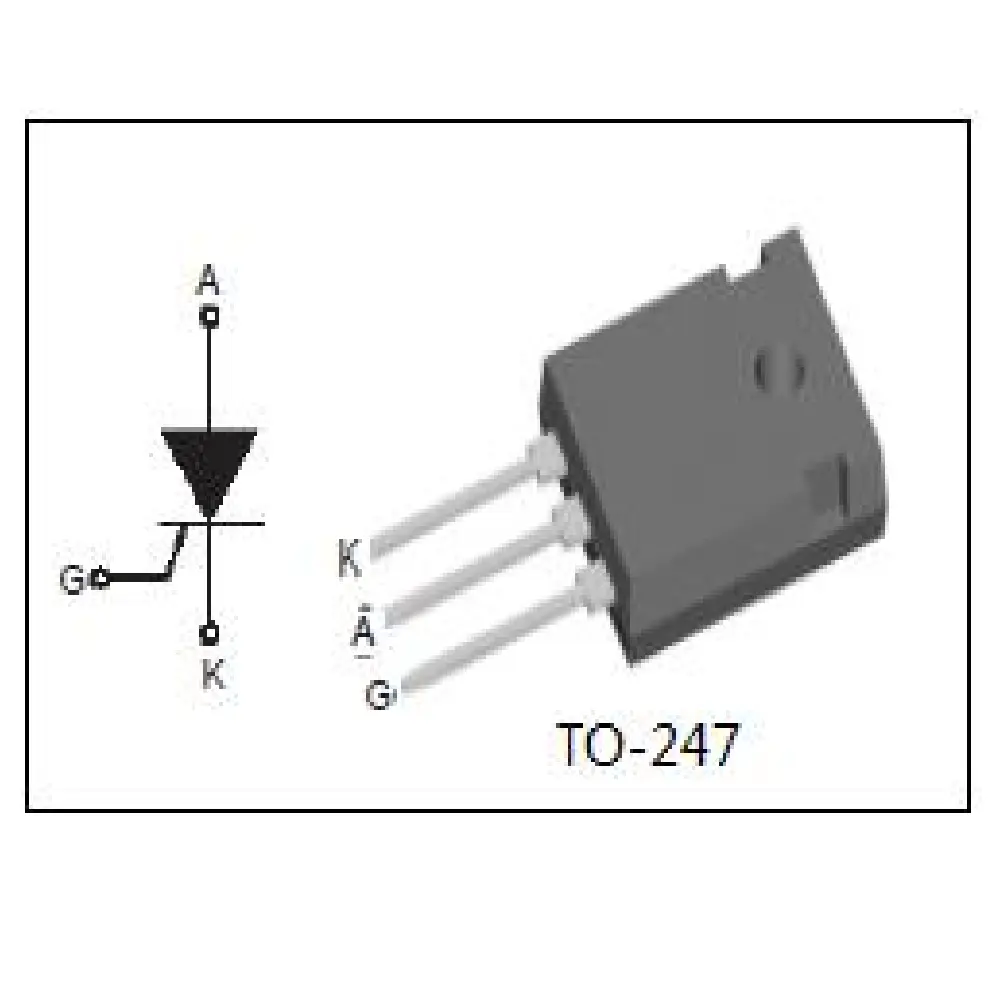

40TPS12A SCR هو ثايرستور مصمم لتحكم دقيق في الطور في التطبيقات ذات الجهد العالي، حيث يدعم توصيل جهد يصل إلى 1200 فولت، ويتحمل تيارًا يصل إلى 35 أمبير. يتميز بجهد ذروة في حالة التوصيل يصل إلى 1.85 فولت. يعمل الثايرستور بفعالية كجهاز تحكم للتيار، مما يسمح بتحكم سريع ودقيق عبر بوابته (Gate)، ليتيح توجيه تدفق تيار عالي بين الأنود (Anode) والكاثود (Cathode) عبر وصلات P-N-P-N.

المميزات:

• تحكم فعال بالتيار: يتم تشغيل الثايرستور بتيار بوابة صغير للتحكم في تيار الأنود الأعلى.
• سرعة عالية: يُستخدم بدلاً من المرحلات الميكانيكية التقليدية في العديد من الدوائر.
• تصميم رباعي الطبقات: يحتوي على أربع طبقات شبه موصلة وثلاث وصلات P-N متتالية.
• سهولة التركيب: بفضل حجمه الصغير ورؤوس أقطابه الرفيعة، يعد خيارًا منخفض التكلفة وسهل التثبيت.

المواصفات الفنية:

• النوع: ثايرستور SCR
• الأبعاد: الطول 15.87 مم، العرض 5.31 مم، الارتفاع 20.7 مم
• المادة: بلاستيك مقولب
• تصنيف الجهد: 1200 فولت (ذروة التكرار العكسي)
• تصنيف التيار: 35 أمبير
• نطاق درجة الحرارة: -40 إلى 150 درجة مئوية
• عدد الأطراف: 3 أطراف
• طريقة التركيب: عبر الثقب (Through-Hole)

الاستخدامات:

• دوائر التحكم بالطاقة: يستخدم في التحكم بالتيار المتردد للإنارة والمحركات.
• الحماية من الجهد الزائد: يوفر حماية ضد الزيادة في جهد التغذية عبر استخدام تقنية crowbar.
• أنظمة التسخين: التحكم في الطاقة المخصصة لتطبيقات التسخين الصناعي.
• تطبيقات الجهد العالي: مثل معدات اللحام والتحكم في المحركات الصناعية الكبيرة.

يُستخدم 40TPS12A SCR في البيئات الصناعية حيث تُعد القدرة على التعامل مع التيار العالي والحماية من الزيادات الفجائية في التيار أمرًا حاسمًا لضمان أداء مستقر وطويل الأمد.

Data sheet: d_40tps12a_t
