2N3055 – 115W 15A
0.000 $
جهد المجمع-المصدر الأقصى (VCEO): 60 فولت DC
جهد المجمع-قاعدة (VCB): 100 فولت DC
تيار المجمع الأقصى (IC): 15 أمبير DC
تيار القاعدة الأقصى (IB): 7 أمبير DC
الوصف

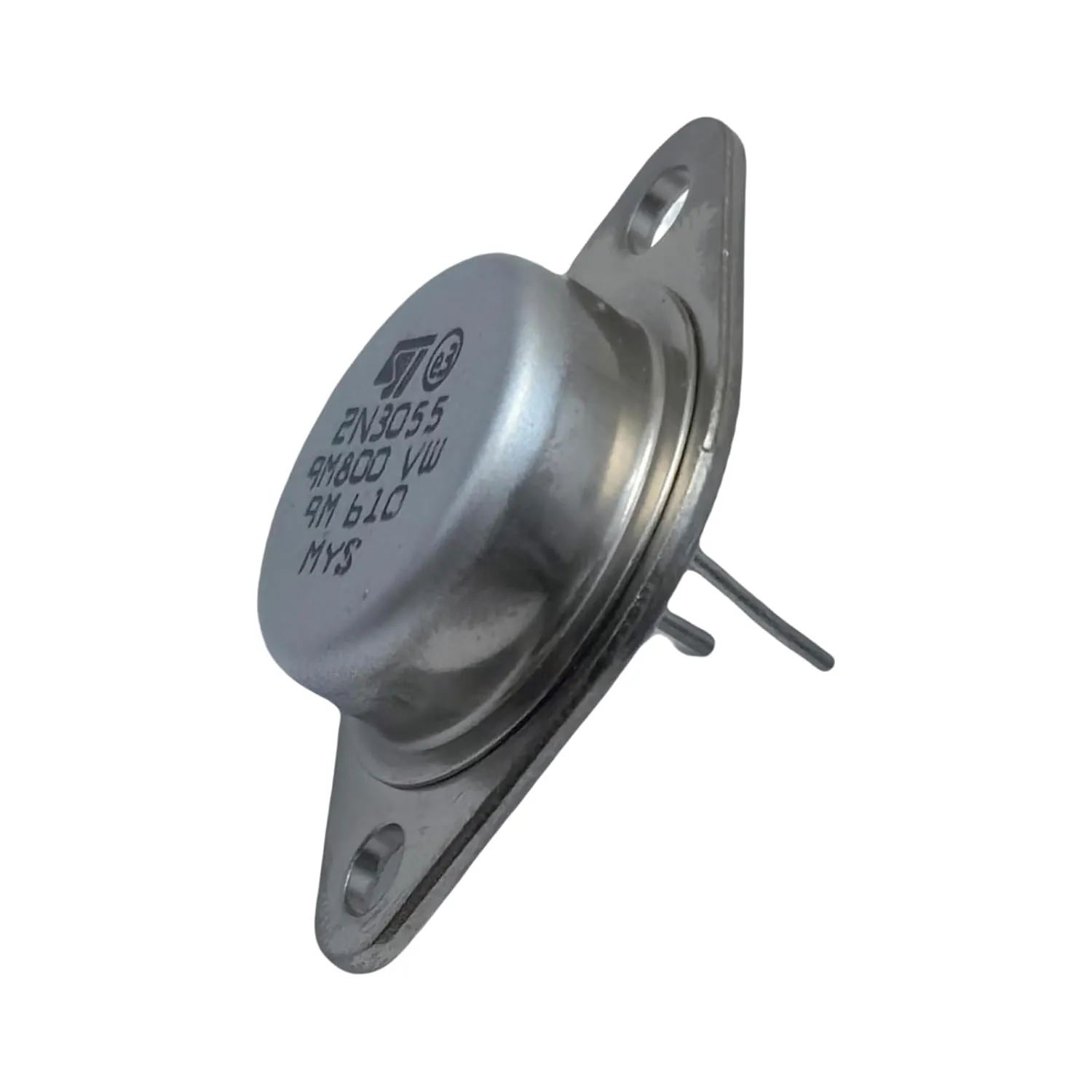

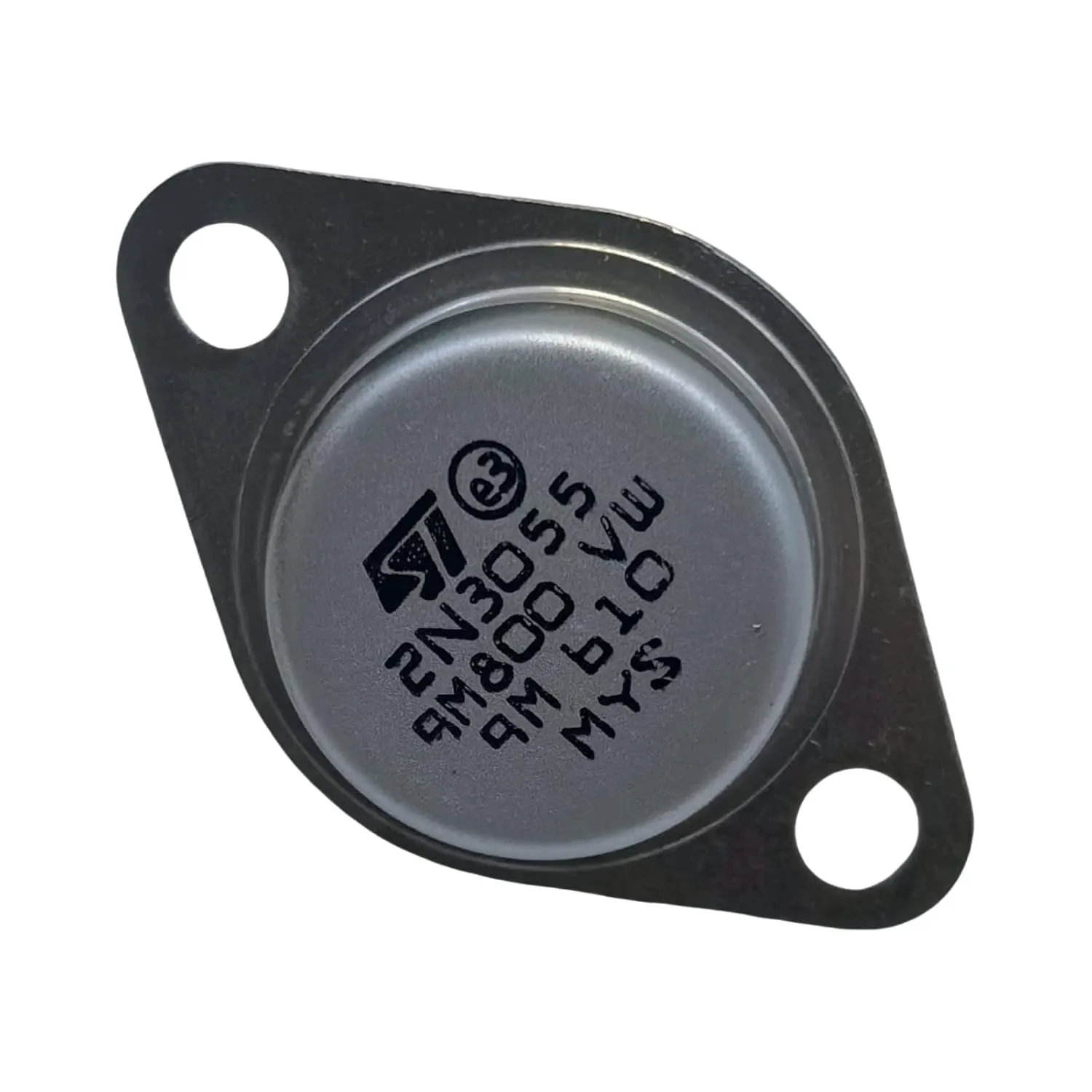

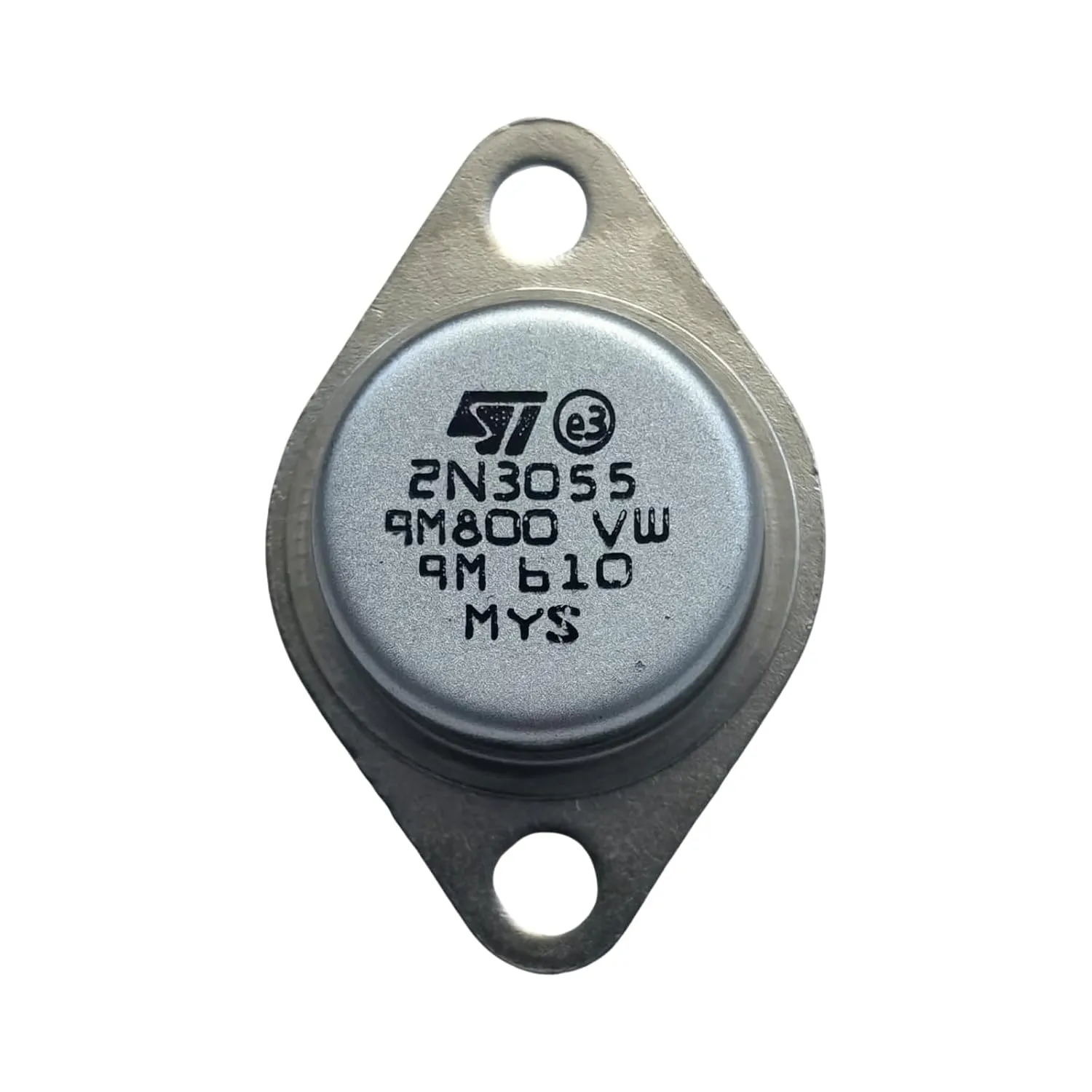

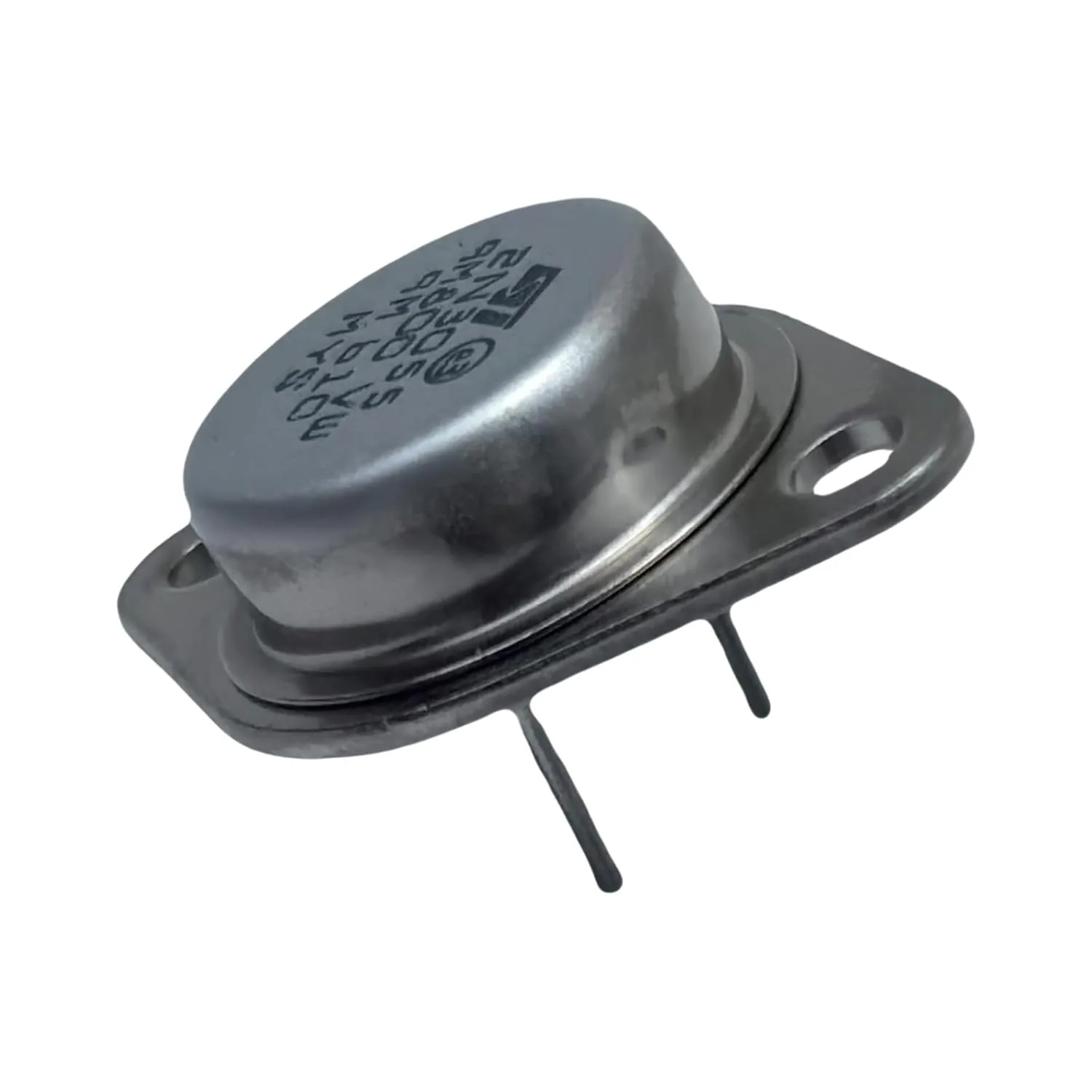

ترانزستور 2N3055 هو ترانزستور من النوع NPN (Bipolar Junction Transistor – BJT) يتميز بقدرته العالية على التعامل مع التيارات. يُستخدم بشكل واسع في تطبيقات التبديل والتضخيم في الدوائر الإلكترونية. تتميز تصميماته القوية وقدرتها على تحمل الظروف البيئية القاسية.
المواصفات الفنية
الخصائص العامة

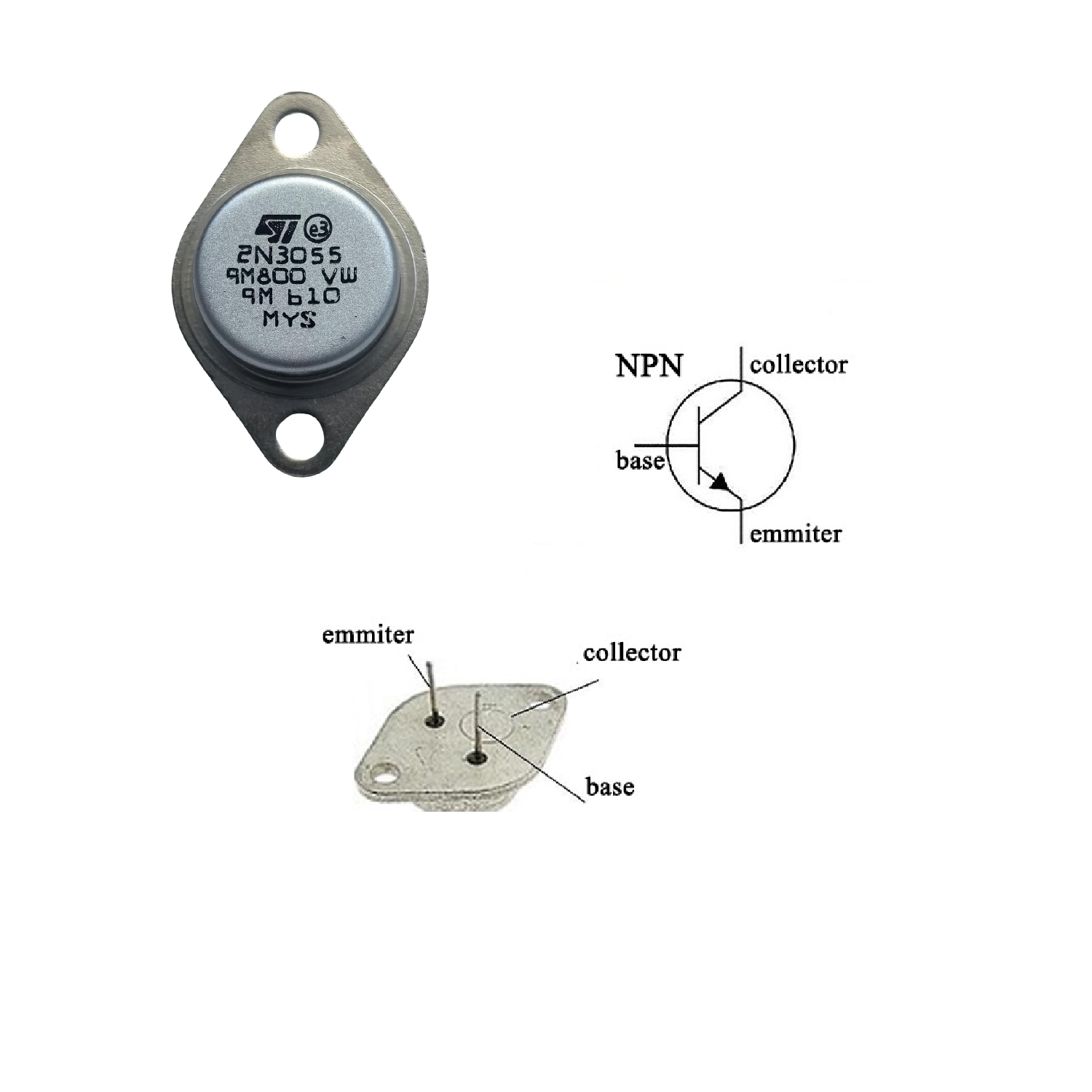

- نوع الترانزستور: NPN

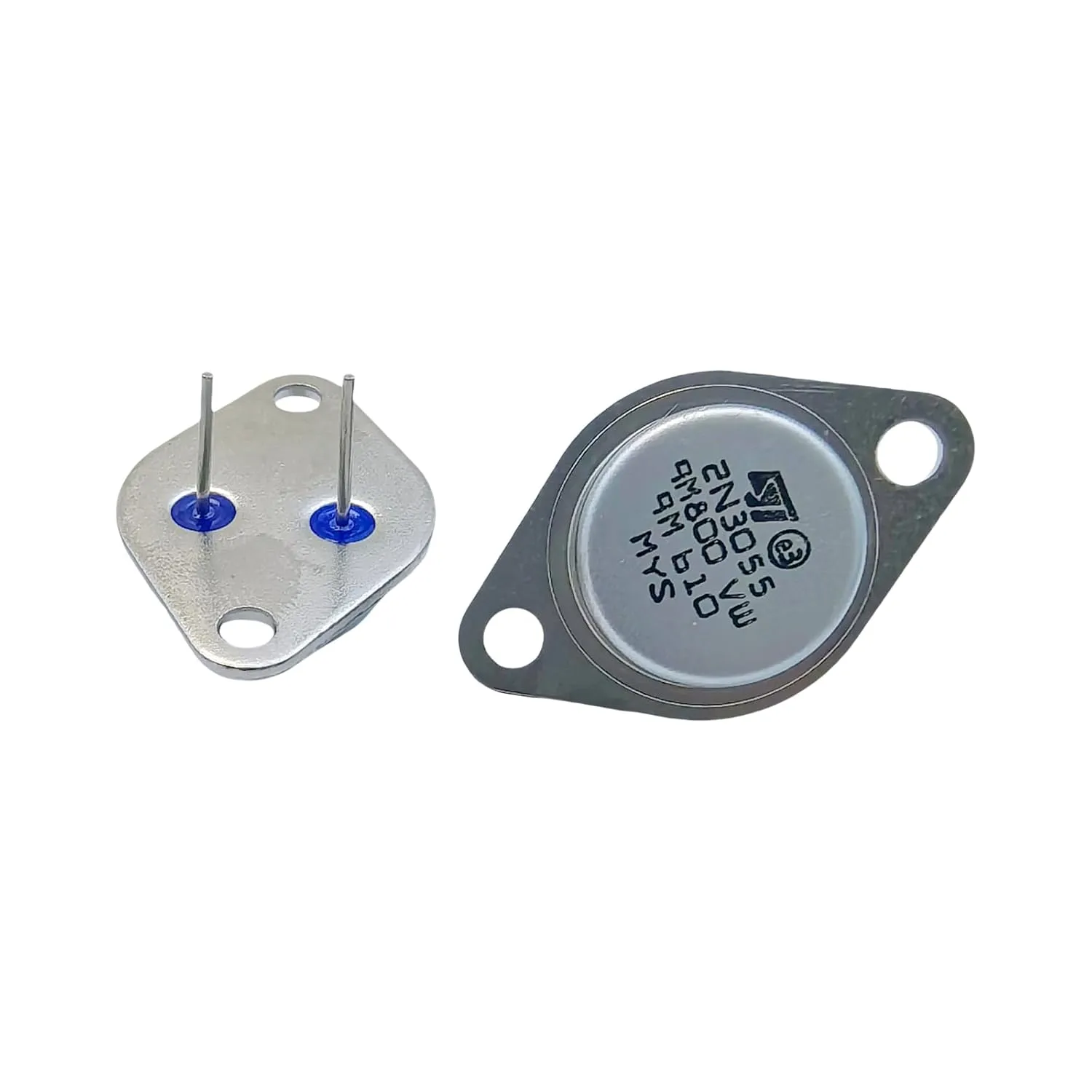

- حزمة: TO-3
- التصنيف: ترانزستور سيليكون
الخصائص الكهربائية
- جهد المجمع-المصدر الأقصى (VCEO): 60 فولت DC
- جهد المجمع-قاعدة (VCB): 100 فولت DC
- تيار المجمع الأقصى (IC): 15 أمبير DC
- تيار القاعدة الأقصى (IB): 7 أمبير DC
- تيار تسرب المجمع (ICBO): 0.5 مللي أمبير عند 60 فولت
- جهد القاعدة-المصدر الأقصى (VBE): 7 فولت
معامل الربح DC (hFE)
- القيمة عند تيار المجمع (IC): تتراوح بين 20 إلى 70 (حسب التيار)
الخصائص الحرارية
- حد القدرة على التفريغ (PD): 115 واط عند 25 درجة مئوية
- نطاق درجات الحرارة التشغيلية: -65 إلى +200 درجة مئوية
- مقاومة حرارية، من الوصلة إلى الحالة (RJC): 0.5 درجة مئوية/واط
الاستخدامات
يتم استخدام ترانزستور 2N3055 في مجموعة متنوعة من التطبيقات، بما في ذلك:
- مضخمات الصوت: في مكبرات الصوت لتعزيز الإشارات الصوتية.
- دوائر الطاقة: كمفاتيح في محولات الطاقة والمزودات.
- دوائر التحكم: في دوائر التحكم المختلفة التي تتطلب تحكم دقيق في التيار.
- تطبيقات التبديل: في الدوائر الإلكترونية حيث تتطلب توصيل وفصل تيارات عالية.
يعتبر 2N3055 أحد أكثر الترانزستورات شعبية في التصميمات الإلكترونية بسبب كفاءته العالية وسهولة استخدامه.
Data sheet: 2N3055-D
