وحدة عرض البيانات – 3DR Mini OSD MAVLink

وحدة 3DR Mini OSD FPV MinimOSD MAVLink OSD

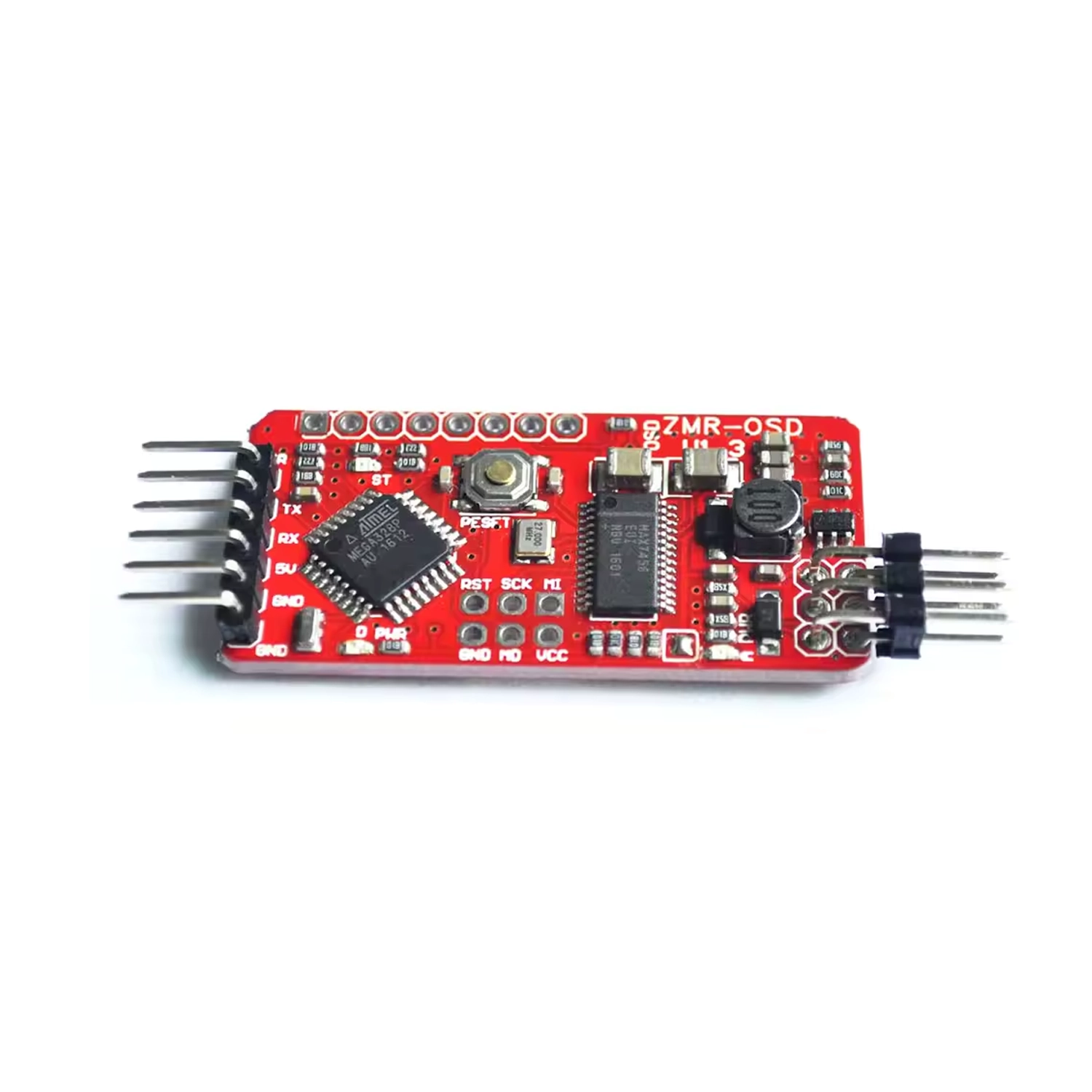

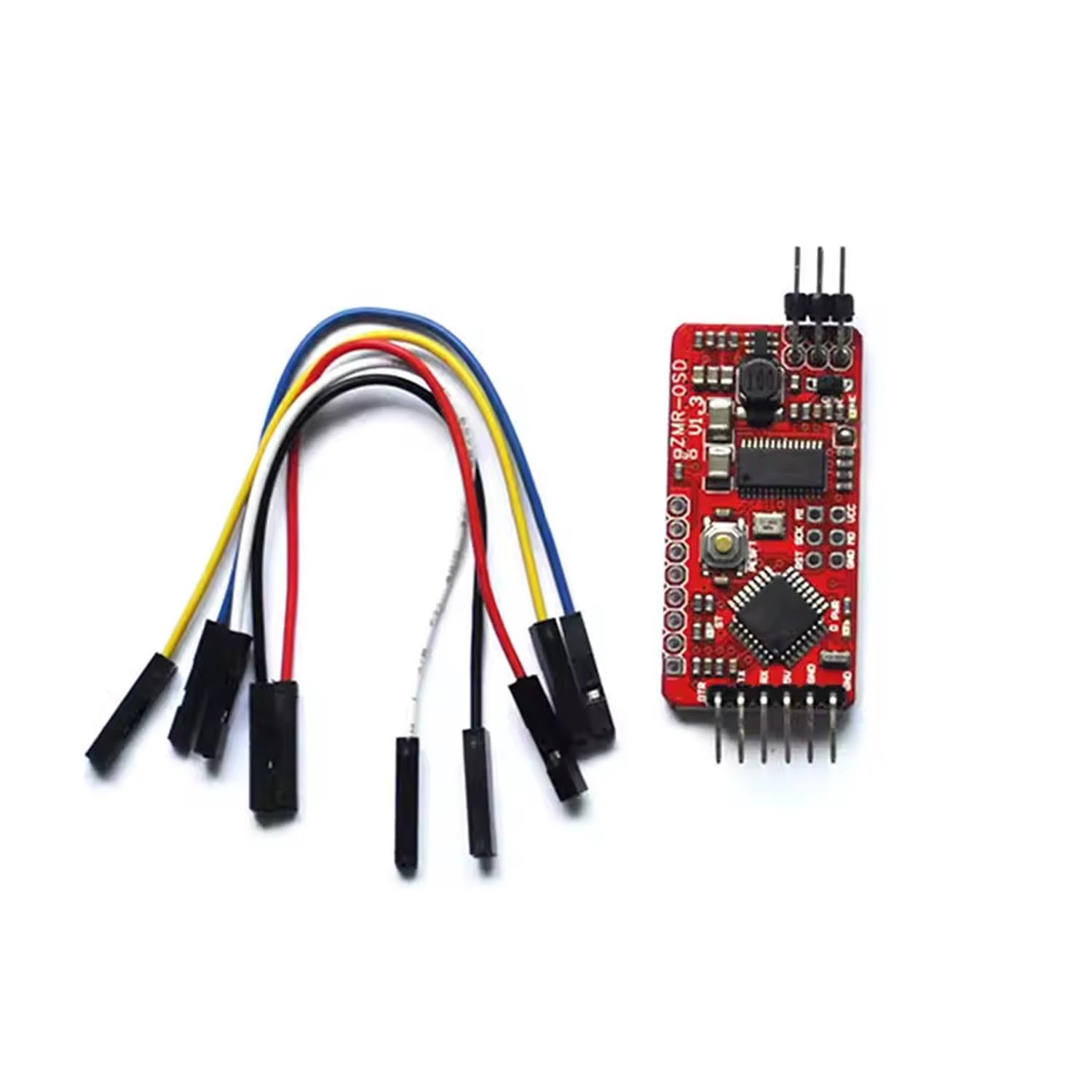

تعد وحدة 3DR Mini OSD FPV MinimOSD واجهة عرض بيانات على الشاشة (On-Screen Display – OSD) مصممة خصيصاً لأنظمة التحكم في الطيران المستقلة التي تدعم بروتوكول MAVLink، مثل وحدات ArduPilot (APM) و Pixhawk. تعتمد الوحدة على معالج ATmega328 وتستخدم شريحة MAX7456 لعرض البيانات الأحادية اللون على الفيديو المباشر.

يتمثل الدور الأساسي لهذه الوحدة في توفير بيانات القياس عن بُعد في الوقت الفعلي للطائرات بدون طيار (الدرون) وأنظمة الطيران الذاتي، مما يسمح للطيار بمراقبة معلمات الطيران مثل:

• السرعة الجوية.
• الارتفاع.
• مستوى شحن البطارية.
• اتجاه الطائرة وزاوية الميل والانحراف.
• قوة إشارة التحكم عن بعد.
• وغيرها الكثير.

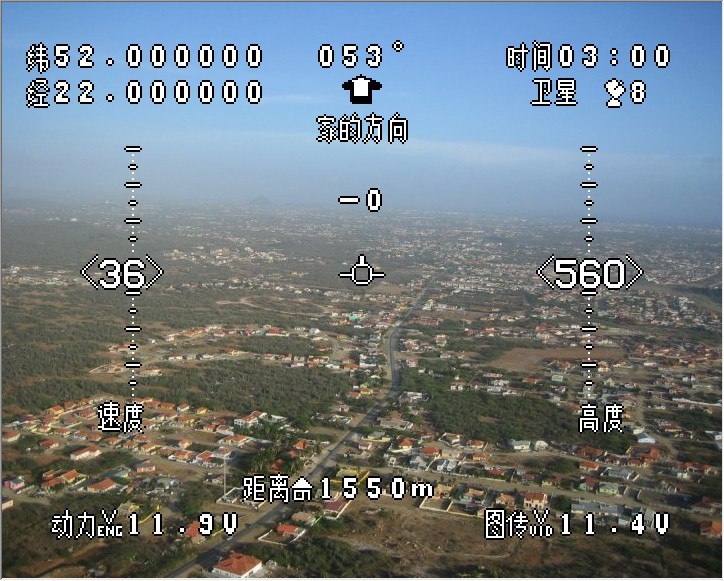

تُستخدم MinimOSD لتراكب هذه البيانات على الفيديو الذي ترسله كاميرات FPV، مما يُمكّن الطيارين من الحصول على معلومات حيوية أثناء الطيران دون الحاجة إلى شاشات منفصلة أو أجهزة إضافية.

المواصفات الفنية:

آلية العمل:

1. استقبال بيانات MAVLink:

   • تستقبل الوحدة بيانات MAVLink من وحدة التحكم في الطيران عبر منفذي TX/RX.
   • هذه البيانات تتضمن معلومات مثل الموقع، السرعة، الميل، مستوى الطاقة، إلخ.

2. تراكب البيانات على الفيديو:

   • يتم معالجة البيانات باستخدام معالج ATmega328 وإرسالها إلى شريحة MAX7456، المسؤولة عن إدراج النصوص والرموز على الفيديو القادم من كاميرا FPV.

3. إرسال الإشارة إلى جهاز العرض:

   • الإشارة المعالجة تُرسل بعد ذلك إلى جهاز عرض FPV (مثل نظارات الواقع الافتراضي أو شاشة خارجية) ليتمكن الطيار من رؤية بيانات الطيران أثناء تشغيل الفيديو.

4. التعرف على تنسيق الفيديو تلقائياً:

   • تقوم الوحدة بالتعرف على تنسيق الفيديو NTSC أو PAL تلقائياً.
   • في حالة عدم اكتشاف كاميرا، يمكن للمستخدم ضبط التنسيق يدوياً عبر نقطة لحام على اللوحة.

الاستخدامات الرئيسية:

1. أنظمة الطائرات بدون طيار (الدرون) FPV

📌 تستخدم MinimOSD في سباقات الدرون والطائرات المستقلة لعرض بيانات الطيران المهمة، مما يمكن الطيارين من التفاعل الفوري مع المتغيرات الجوية والملاحية أثناء الطيران.

2. أنظمة الطيران المستقل والتحكم الذاتي

📌 تُستخدم في التطبيقات العسكرية والاستطلاعية لمساعدة الطائرات المستقلة في الحفاظ على المسار الصحيح وتجنب العوائق عبر تحليل البيانات المباشرة.

3. أنظمة مراقبة الطائرات المسيرة الزراعية

📌 يمكن استخدامها في الطائرات المسيرة للرش الزراعي، حيث تساعد في عرض الارتفاع المناسب وسرعة الطيران لضمان التغطية المثلى للمحاصيل.

4. الطائرات الموجهة للاستكشاف والبحث

📌 تستخدم MinimOSD في عمليات البحث والإنقاذ، حيث تعرض معلومات الموقع والاتصال عبر الفيديو المرسل من الطائرة، مما يساعد الفرق على التنسيق الفعال للمهام.

5. تجارب البحث العلمي والاختبارات الجوية

📌 تُستخدم في الجامعات والمختبرات لتجربة الأنظمة الجوية الذكية، حيث توفر عرضاً دقيقاً للبيانات المستقلة للطائرات التجريبية.

أهم الميزات التقنية:

✅ يدعم بروتوكول MAVLink المستخدم في أنظمة التحكم بالطيران الحديثة.
✅ تراكب البيانات على الفيديو المباشر لتوفير رؤية فورية للطيار أثناء الطيران.
✅ معالج ATmega328 مدمج يوفر استقرار عالي وأداء موثوق.
✅ نظام طاقة مزدوج معزول يمنع التشويش الكهربائي ويحسن استهلاك الطاقة.
✅ حجم صغير جداً (39 مم × 19 مم) ووزن خفيف (6 غرام)، مما يجعله مناسباً للطائرات الصغيرة والكبيرة.
✅ يدعم تنسيقات NTSC / PAL مع إمكانية التحديد اليدوي عند الحاجة.
✅ إمكانية تحديث البرنامج عبر FTDI لتخصيص البيانات وعرض المعلومات حسب الحاجة.
✅ منظم طاقة عالي الكفاءة يمنع ارتفاع الحرارة ويقلل من استهلاك الطاقة.

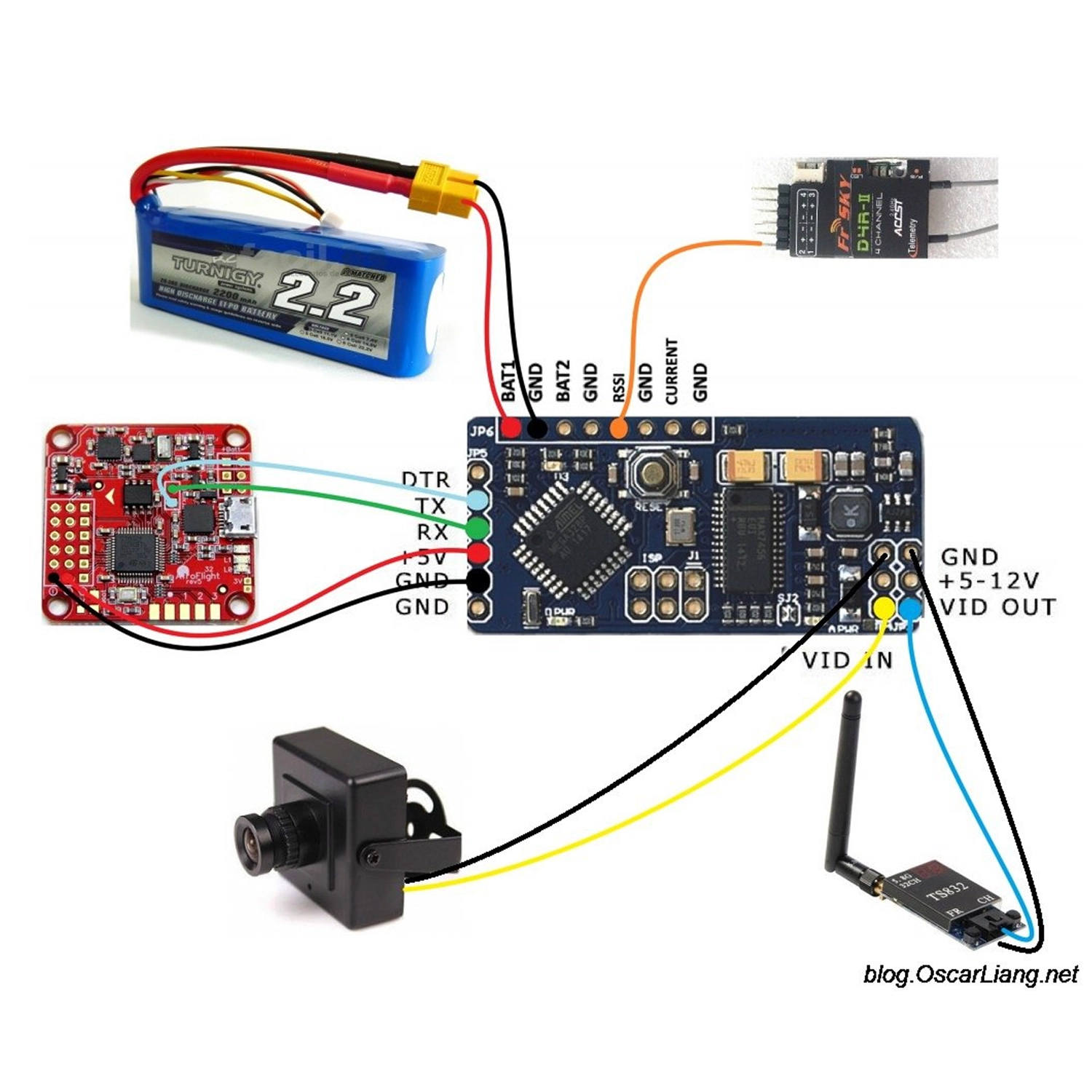

التوصيل والتركيب:

• عند الاستخدام بمفرده: يجب توصيل TX و RX مباشرة بوحدة التحكم في الطيران APM.
• عند الاستخدام مع نظام نقل البيانات:
  • يُترك منفذ TX غير متصل، بينما يتم توصيل RX مباشرة بوحدة التحكم.
• ضبط تنسيق الفيديو: في حالة عدم اكتشاف الكاميرا تلقائيًا، يمكن اختيار PAL عبر لحام نقطة التحديد على ظهر الوحدة.
