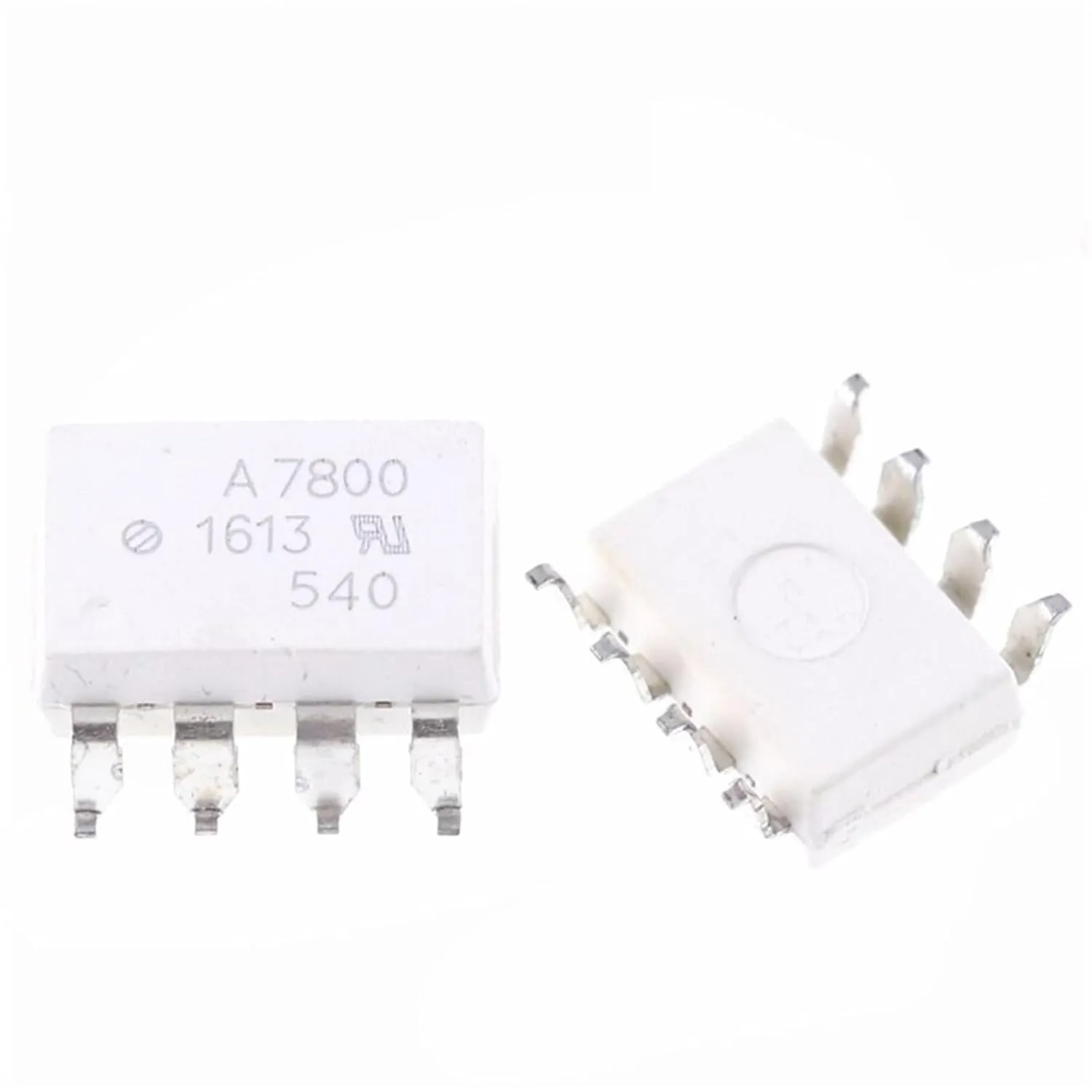

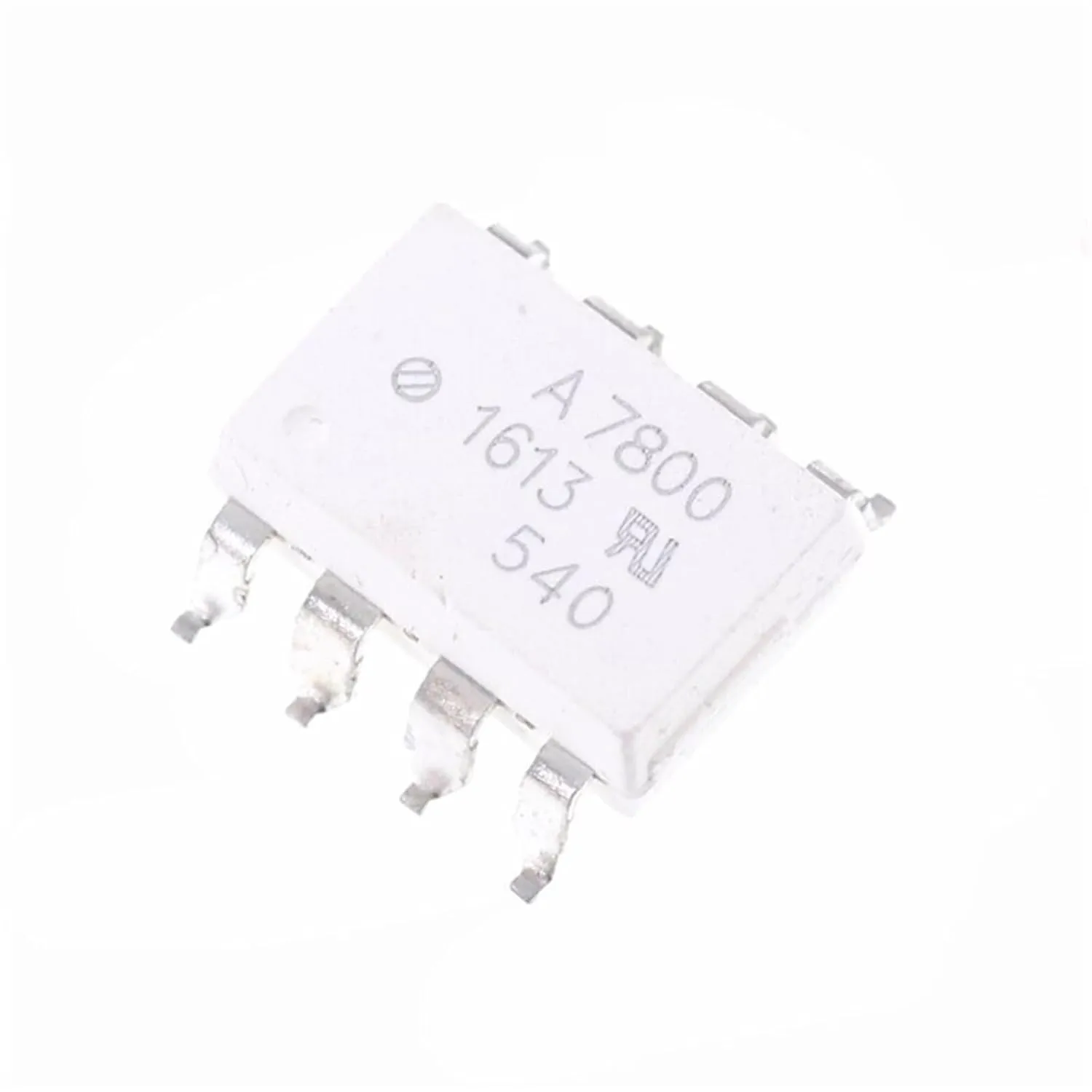

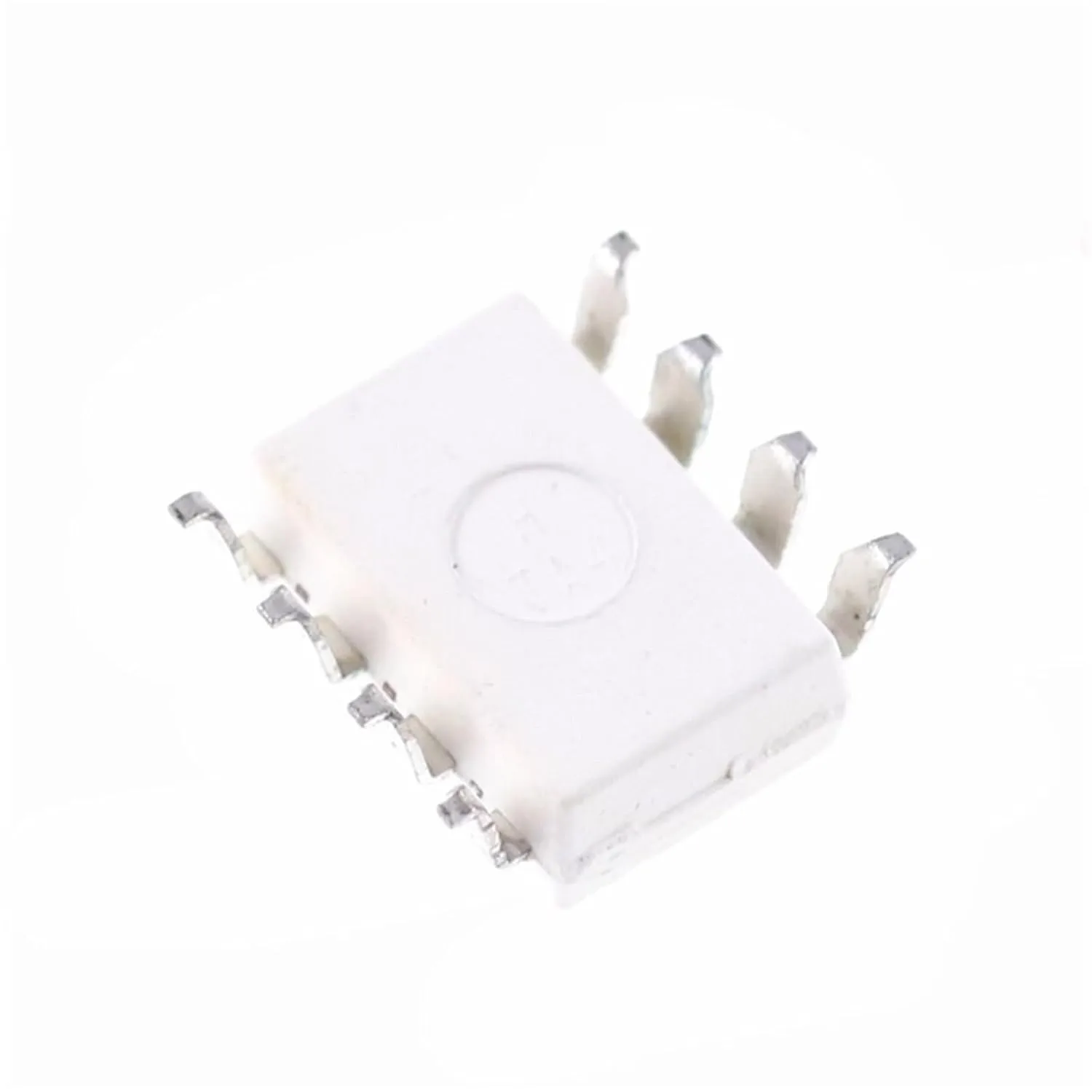

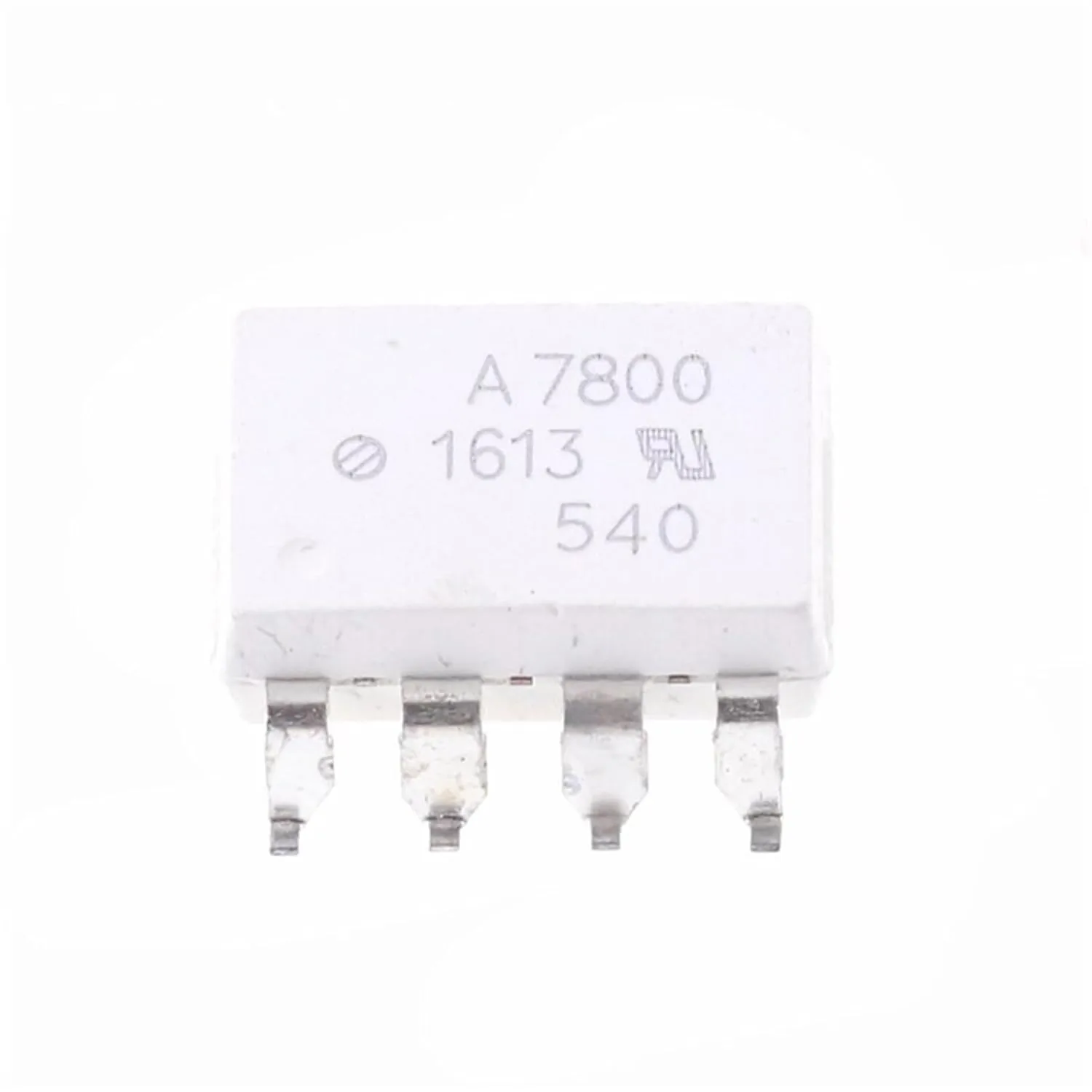

مضخم العزل HCPL-7800A/HCPL-7800

يعد مضخم العزل HCPL-7800A/HCPL-7800 مصممًا لتطبيقات استشعار التيار، خاصة في البيئات عالية الضوضاء مثل محركات التحكم الإلكتروني. إليك ملخصًا لأهم ميزاته وتطبيقاته والمواصفات الفنية:

نظرة عامة على المنتج: تم تصميم عائلة HCPL-7800(A) خصيصًا لعزل واستشعار التيار في أنظمة تشغيل المحركات. يقوم الجهاز باستشعار تيارات المحرك من خلال مقاومة، ثم ينقل الجهد الناتج عبر حاجز العزل البصري، مما ينتج جهدًا تفاضليًا متناسبًا مع التيار. صُمم الجهاز لتحمل تقلبات الجهد الشائعة، مما يضمن استقرارًا حتى مع معدلات تغير عالية، وبالتالي يوفر تشغيلًا موثوقًا في البيئات المليئة بالضوضاء.

الميزات الرئيسية:

• رفض عالي لوضع الجهد المشترك (CMR): 15 كيلو فولت/µs عند 1000 فولت
• ثبات درجة الحرارة: انحراف الكسب 0.00025 فولت/فولت/°م
• جهد إزاحة منخفض: 0.3 مللي فولت
• عرض النطاق الترددي: 100 كيلوهرتز لضمان دقة الإشارة
• عدم الخطية: 0.004% لتمثيل دقيق للإشارة
• شهادات الأمان العالمية: UL 1577 و IEC/EN/DIN EN 60747-5-2
• الدوائر المتقدمة: محول Sigma-Delta A/D ومضخمات معززة لتقليل التشويش

التطبيقات:

• استشعار تيارات الأطوار والسكة في المحركات: يوفر تحكمًا سلسًا في المحركات ويقلل من تموج العزم.
• استشعار تيارات العاكس: مثالي لعزل إشارات مصدر الطاقة بوضع التبديل.
• عزل الإشارات التناظرية العامة: مناسب لأي تطبيق يتطلب عزل دقيق للإشارات في بيئات ضوضاء عالية.

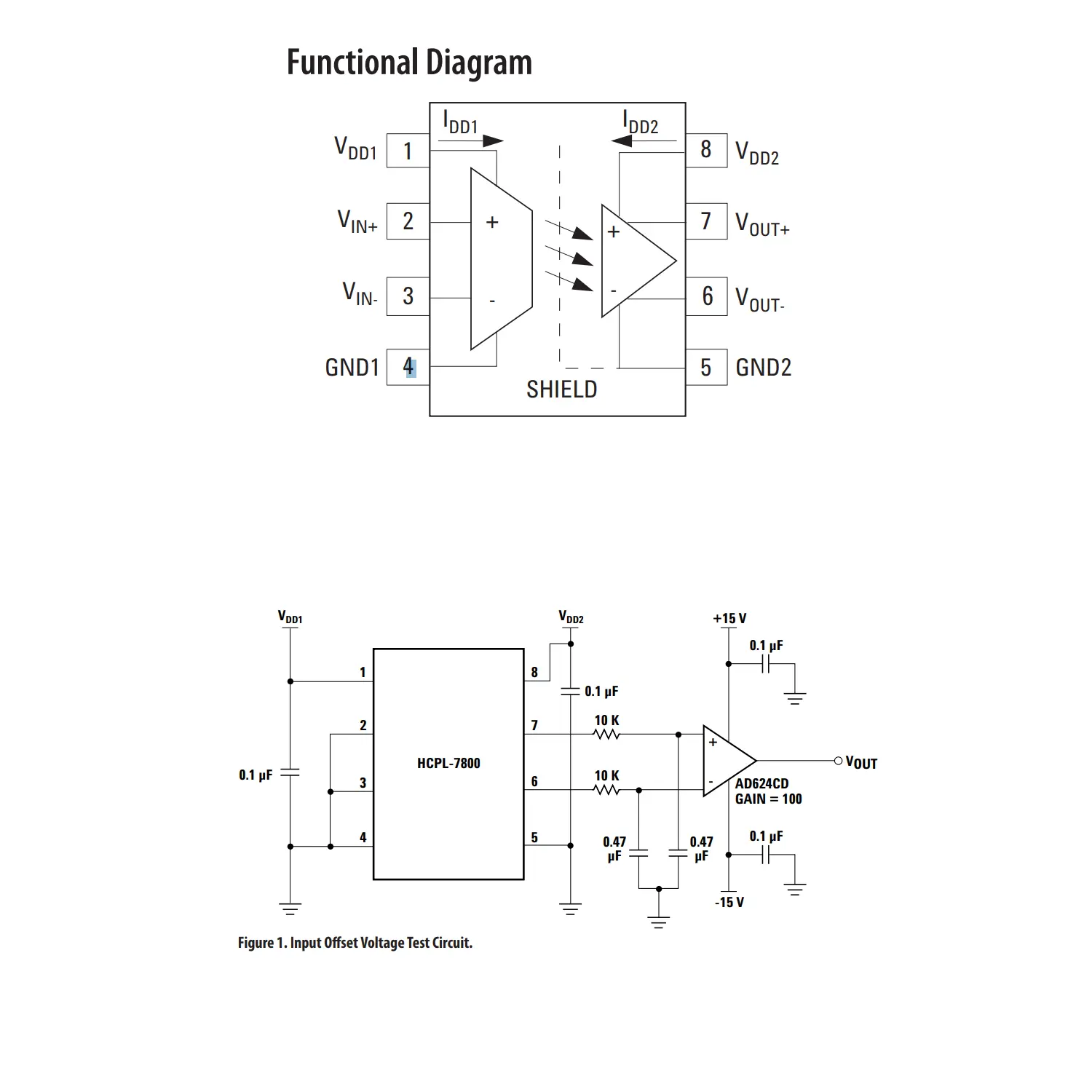

مخطط الكتلة الوظيفي:

• دبابيس الإدخال (1-4): تشمل وصلات لتوصيل الجهد المدخل وتوصيل تفاضلي.
• دبابيس الإخراج (5-8): إشارة تفاضلية للإخراج متوافقة مع دوائر مكبر العمليات.
• العزل: حماية داخلية محسّنة لعزل الضوضاء.

الامتثال التنظيمي:

• معتمد لعزل بقيمة 3750 Vrms (لتصنيف دقيقة واحدة).
• معتمد وفقًا لمعايير CSA وUL لعزل الطاقة الكهربائية.

ملاحظات التشغيل:

• يُنصح بوجود مكثف تجاوز 0.1 µF بين الدبابيس 1-4 و5-8 لضمان الاستقرار.
• يوصى باستخدام ملف تعريف إعادة تدفق اللحام مع درجة حرارة قصوى تصل إلى 245°م لتجميع خالٍ من الرصاص.

يعد HCPL-7800A/HCPL-7800 حلاً متينًا لاستشعار التيار بدقة وعزل الإشارات التناظرية، حيث تم تصميمه ليتحمل المتطلبات الصارمة للبيئات عالية الضوضاء مثل محركات التشغيل وعوازل الطاقة.

Data sheet: 7800A
