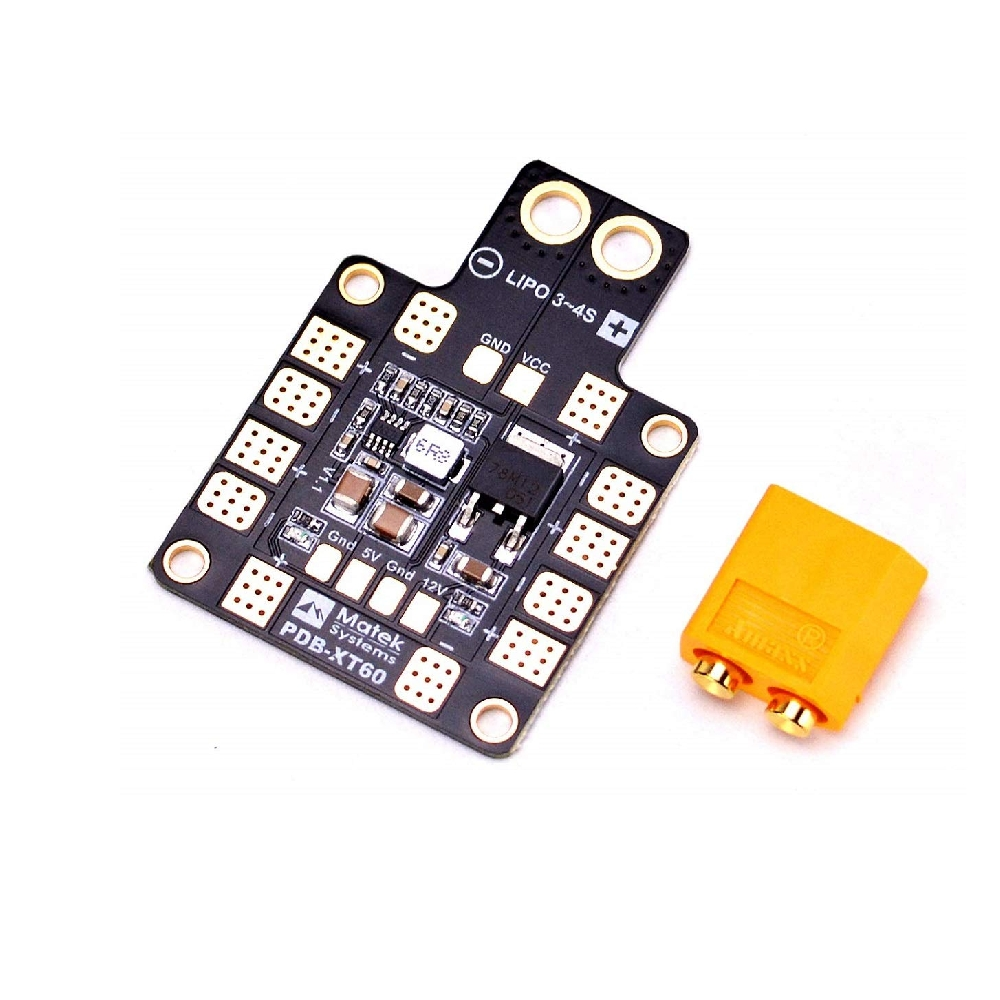

لوحة توزيع الطاقة PDB-XT60 5V-12V

لوحة توزيع الطاقة PDB-XT60 صغيرة الحجم مع منظمات BEC مزدوجة 5V و12V

تم تصميم لوحة توزيع الطاقة PDB-XT60 لتوفير أداء عالي وموثوقية مثالية للطائرات بدون طيار الخاصة بسباقات FPV. تأتي بتصميم مضغوط بأبعاد 36×50 مم، وتتألف من 4 طبقات، مع منظمات BEC متكاملة بقيمتي 5 فولط و12 فولط. تحتوي على موّصل XT60 لتسهيل توصيل بطاريات LiPo.

هذه اللوحة مثالية لتزويد طائرات السباق بالطاقة بدقة وكفاءة.

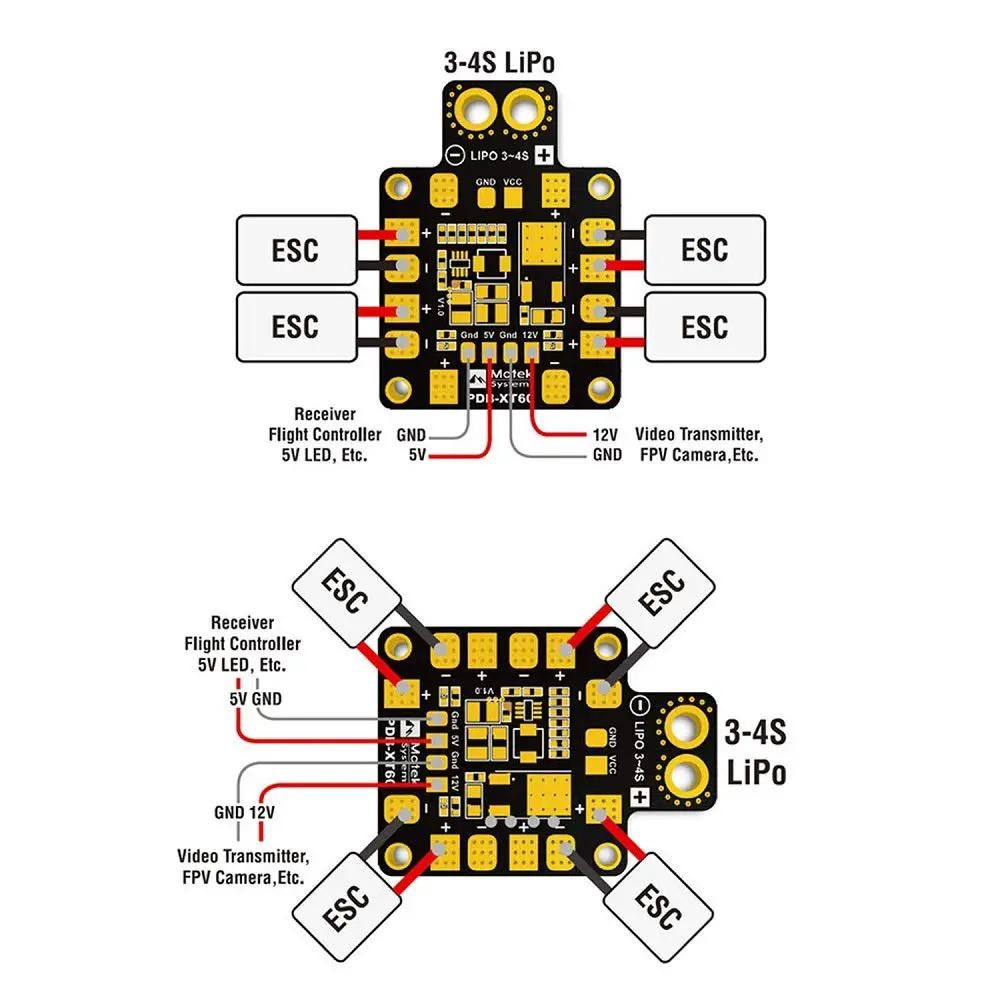

تقوم اللوحة بتوزيع الطاقة بشكل فعال من بطاريات LiPo من 3-4 خلايا إلى ما يصل إلى 6 وحدات تحكم إلكتروني للسرعة (ESCs)، وتوفر جهود منظمة بقيم 5V و12V لتشغيل مستقبلات RC، ووحدات التحكم في الطيران، ونظام عرض الشاشة (OSD)، والخوادم، والكاميرات، وأجهزة إرسال الفيديو، ومصابيح LED.

الميزات الرئيسية:

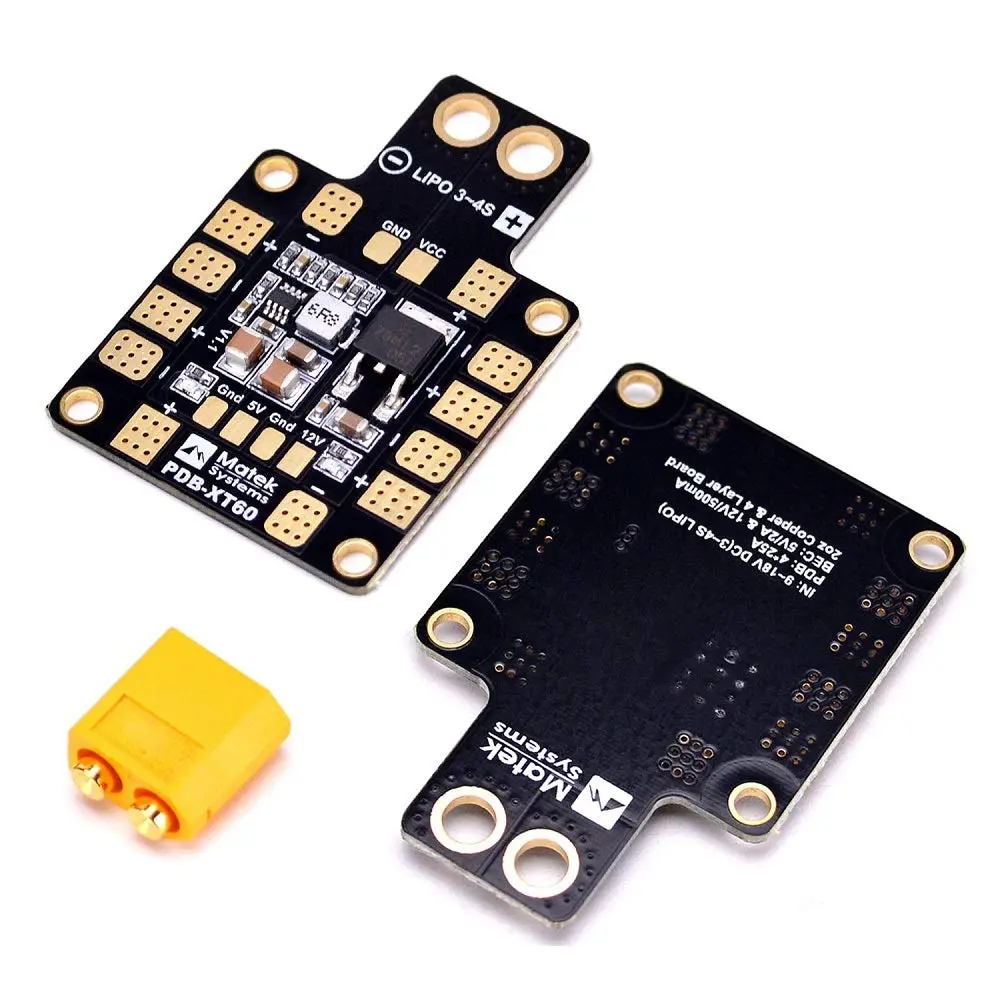

• تصميم مضغوط: لوحة PCB بأبعاد 36×50 مم تتألف من 4 طبقات لضمان المتانة العالية.
• موّصل XT60 مدمج: يتيح توصيلاً سهلاً وسريعاً ببطاريات LiPo.
• منظمات BEC المزدوجة:
  • 5V عند 2A (بحد أقصى 2.5A لمدة 10 ثوانٍ).
  • 12V عند 500mA (بحد أقصى 0.8A لمدة 5 ثوانٍ).
• مؤشرات LED: تعرض حالة المخارج الكهربائية (5V و12V) بوضوح.
• تماسات ESC: تحتوي على 6 نقاط لحام مناسبة لإطارات الطائرات من نوع H أو X، مع دعم تيار مستمر بقيمة 20A لكل تماس (ذروة 25A).
• كفاءة عالية: كفاءة تصل إلى 95% بفضل تحوبل الجهد المتزامن DC/DC.
• تحمل قصر الدائرة: توفر حماية لمدة 5-10 ثوانٍ أثناء الأعطال.

المواصفات:

• مجال الجهد الدخل: 9-18 فولط تيار مستمر (بطاريات LiPo من 3-4 خلايا).
• قدرة تماسات ESC:
  • تيار مستمر: 20A لكل مخرج.
  • تيار الذروة: 25A لكل مخرج (10 ثوانٍ).

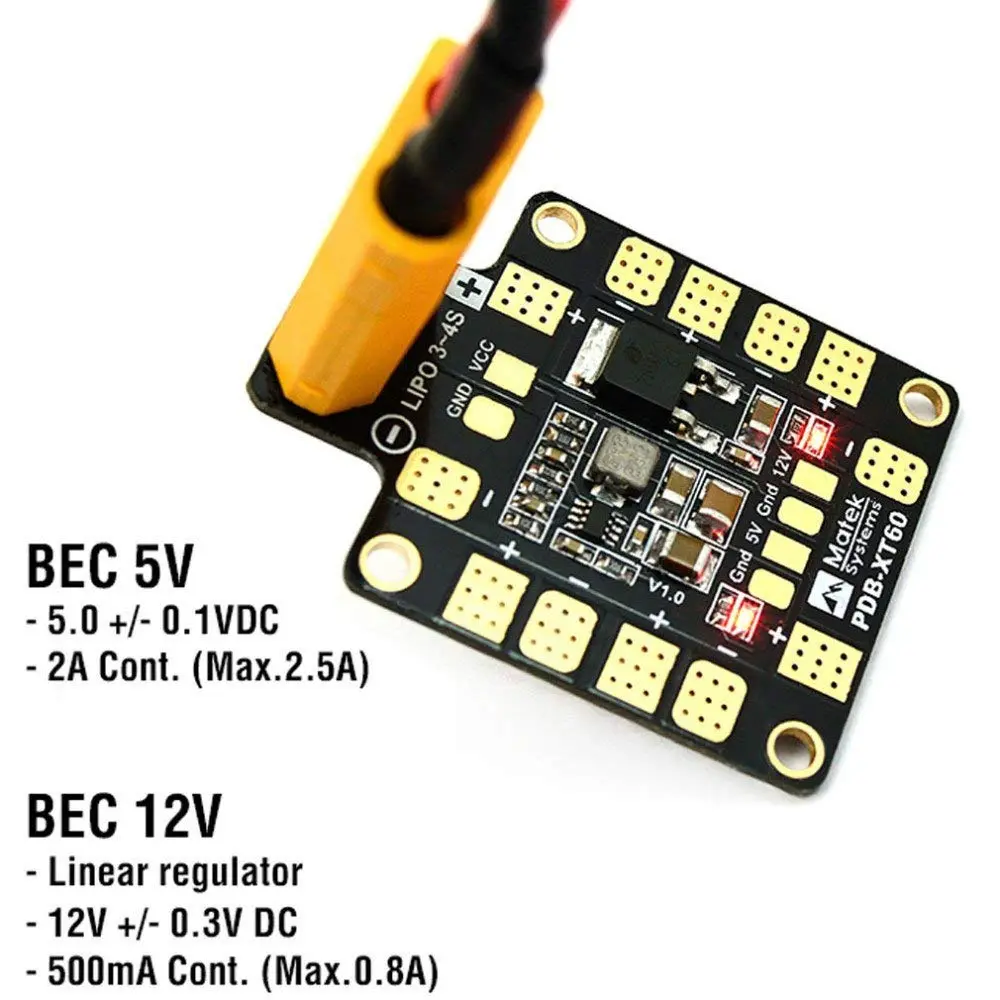

• مخرج BEC 5V:
  • الجهد: 5.0 ± 0.1 فولط تيار مستمر.
  • تيار مستمر: 2A (بحد أقصى 2.5A لمدة 10 ثوانٍ).
  • اهتزاز: 40mV (جهد الدخل 16V، حمل 5V @ 2A).
• مخرج BEC 12V:
  • الجهد: 12.0 ± 0.2 فولط تيار مستمر (بطارية 4S LiPo).
  • تيار مستمر: 500mA (بحد أقصى 0.8A لمدة 5 ثوانٍ).

التطبيقات:

• مكونات RC: تزويد الطاقة للمستقبلات، ووحدات التحكم في الطيران، والخوادم، ونظام عرض الشاشة.
• معدات FPV: توفير طاقة مستقرة للكاميرات، وأجهزة إرسال الفيديو، ومصابيح LED.

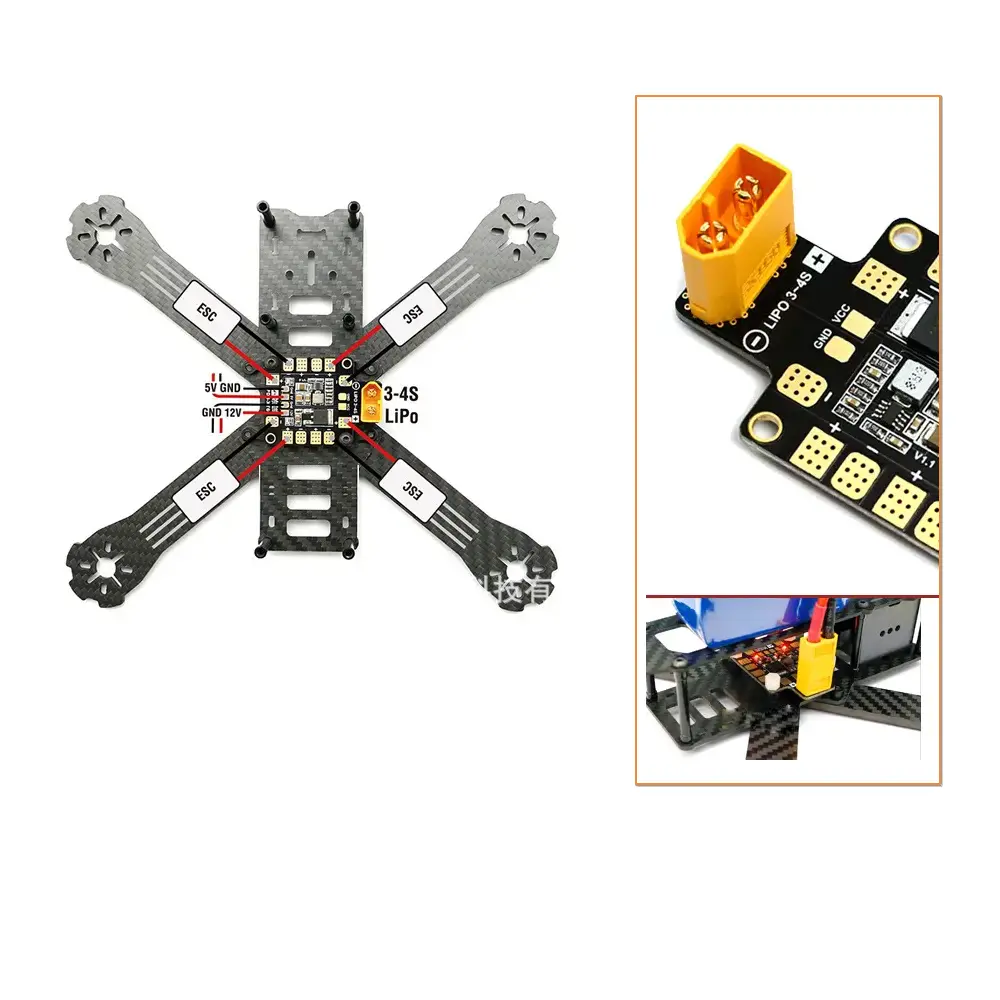

• الطائرات الرباعية الصغيرة: مثالية للطائرات المخصصة لسباقات FPV بحجم بين 180 مم و300 مم.
