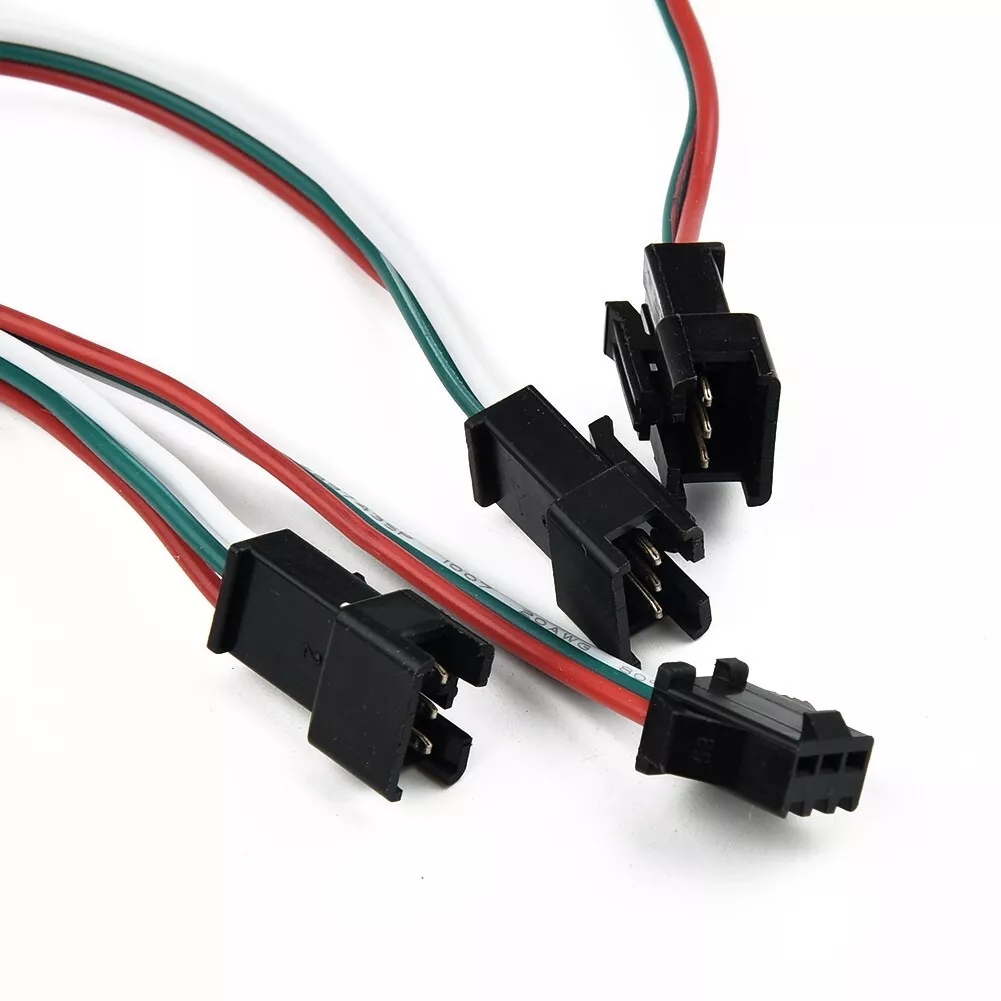

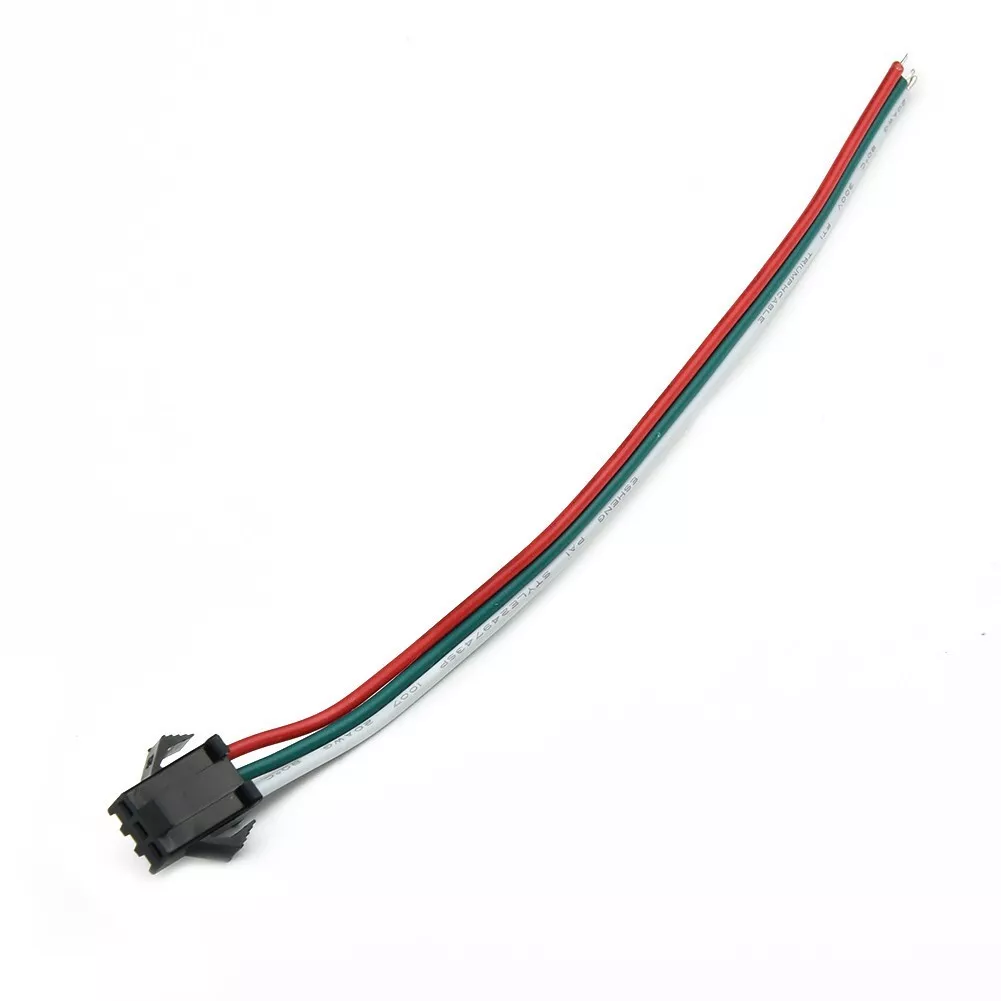

كبل توصيل ثلاثي – ( SM Plug 3P ( 15Cm

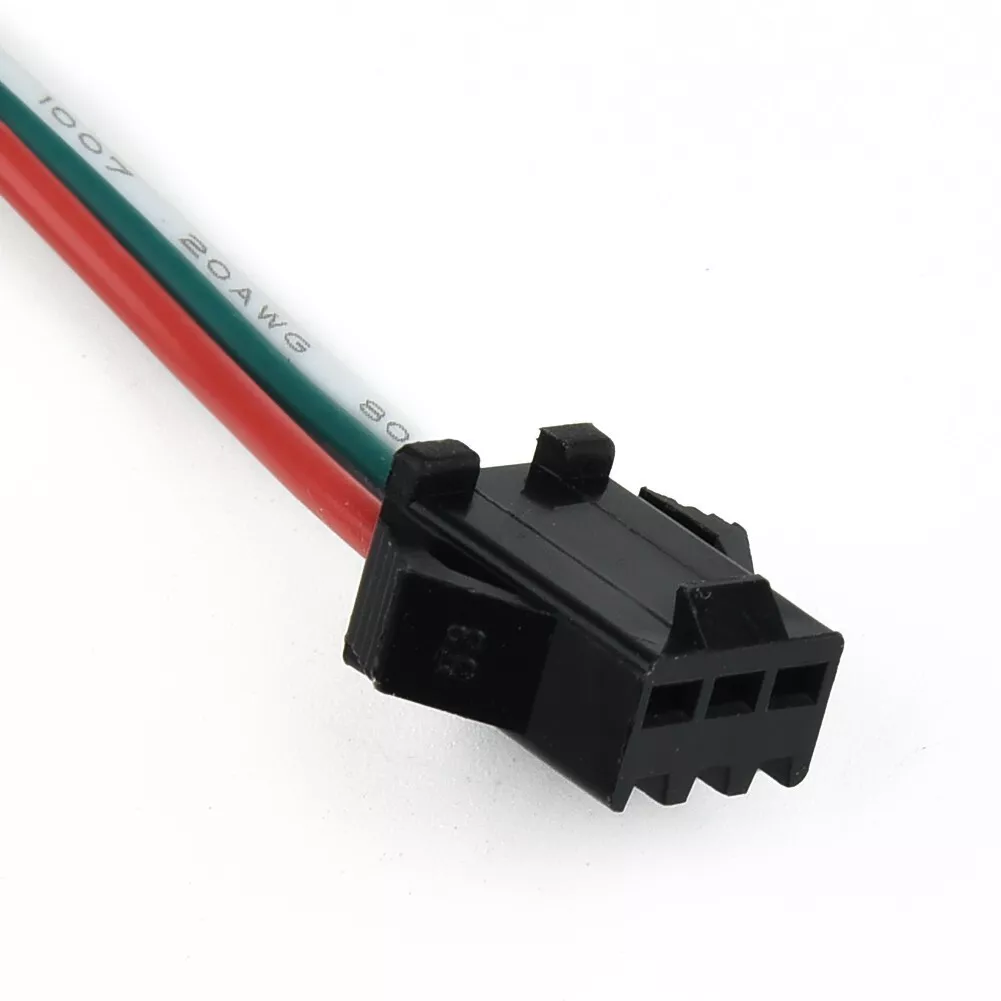

موصلات SM Plug 3P

الموصلات الكهربائية من نوع SM هي نوع شائع من الموصلات المستخدمة في الأنظمة الإلكترونية والكهربائية ذات الجهد المنخفض.SM يشير إلى تصميم الموصلات التي تتميز بقدرتها على التوصيل الجوي بين طرفي الموصل (ذكر وأنثى) بسهولة وموثوقية.

الخصائص العلمية:

1. آلية التوصيل:
   • يعتمد الموصل على تصميم ذكري وأنثوي، حيث يتم إدخال الموصل الذكري داخل الأنثوي لتحقيق اتصال ميكانيكي وكهربائي آمن ومستقر.
   • يتميز بوجود مشابك داخلية لتثبيت الموصل ومنع انقطاع التيار أثناء التشغيل.
2. التوصيل الكهربائي:
   • تحتوي الموصلات على مسامير معدنية بحجم 2.4 ملم توفر مساحة تلامس كبيرة، مما يقلل المقاومة الكهربائية ويزيد من كفاءة نقل الإشارة والتيار.
3. تصميم العزل:
   • الغلاف الخارجي مصنوع من البلاستيك المقاوم للحرارة والصدمات الكهربائية، ما يمنع حدوث قصر كهربائي ويحسن السلامة.

المواصفات الفنية:

1. عدد الأطراف: 3 أطراف (3P).
2. الجهد التشغيلي: حتى 250 فولت.
3. تيار التشغيل: 3 أمبير (لكل طرف).
4. المواد المستخدمة:
   • المسامير: معدن مطلي بالنيكل أو القصدير لمقاومة التآكل.
   • العازل: بلاستيك بولي أميد (PA66) عالي الجودة.
5. درجة الحرارة التشغيلية: من -25°C إلى +85°C.
6. التوافق مع الأسلاك: أسلاك بحجم 22-28 AWG.
7. التحمل: مصممة لتحمل أكثر من 500 دورة توصيل وفصل.
8. حجم المسامير: 2.4 ملم.

الاستخدامات الشائعة:

1. أنظمة الإضاءة LED:
   • تستخدم لتوصيل شرائط الإضاءة وإمدادها بالطاقة بشكل سريع وآمن.
2. الروبوتات والمشاريع الإلكترونية:
   • مثالية لتوصيل المكونات في الدوائر الإلكترونية التي تحتاج إلى فك وتركيب متكرر.
3. الطائرات بدون طيار (Drones):
   • تستخدم لتوصيل البطاريات والمحركات ووحدات التحكم الإلكترونية.
4. المركبات اللاسلكية:
   • تربط بين أجزاء نظام الدفع والإلكترونيات الداخلية.
5. أنظمة الطاقة منخفضة الجهد:
   • توفر توصيلًا آمنًا ومستقرًا بين وحدات التحكم، مثل وحدات التحكم في المحركات أو الحساسات.

مزايا استخدام موصلات SM:

• سهولة التركيب والفصل دون الحاجة لأدوات.
• موثوقية عالية في التوصيل الكهربائي.
• مقاومة جيدة للتآكل والعوامل البيئية.
• تصميم مضغوط وخفيف الوزن مناسب للأجهزة الصغيرة.
