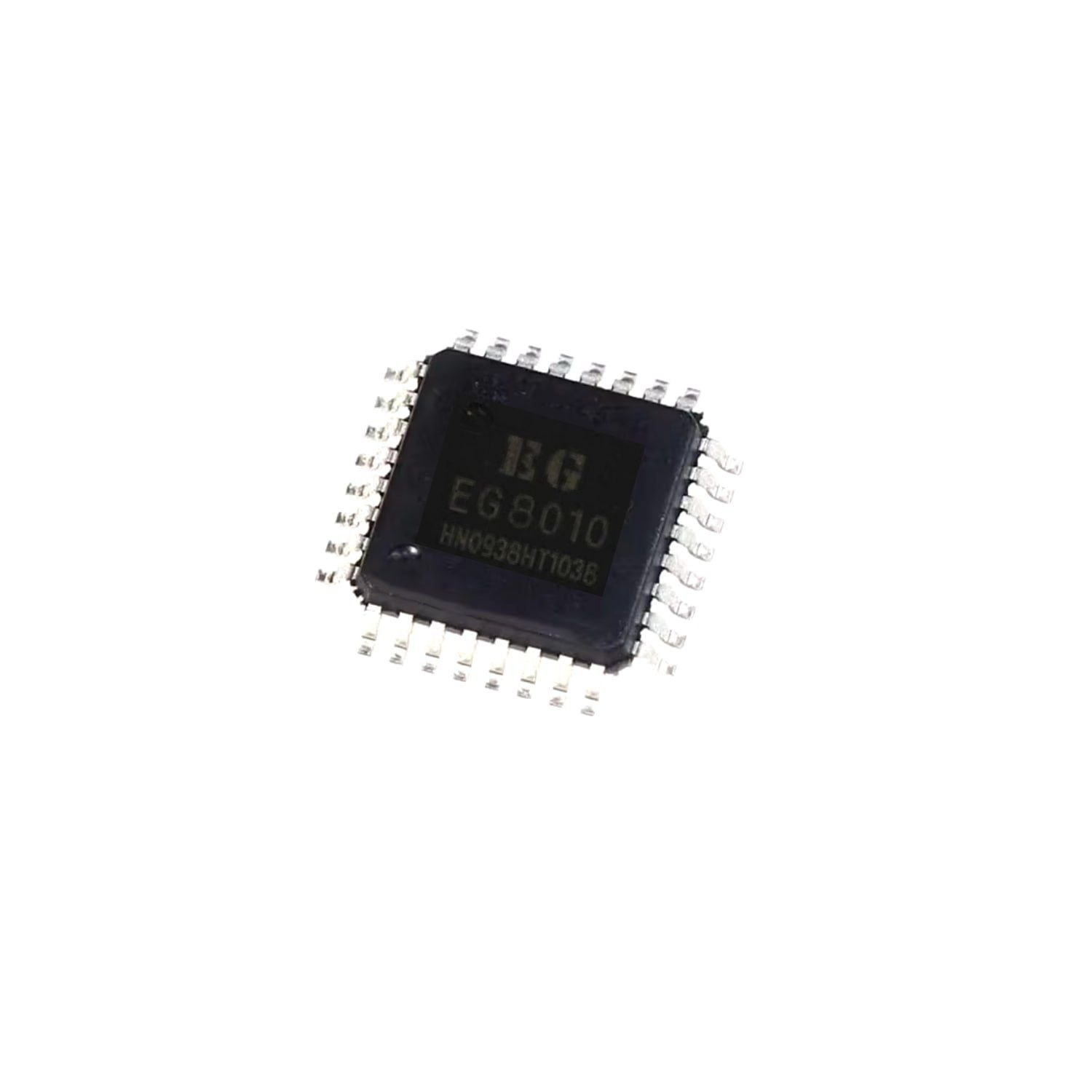

شريحة – EG8010

1. الوصف

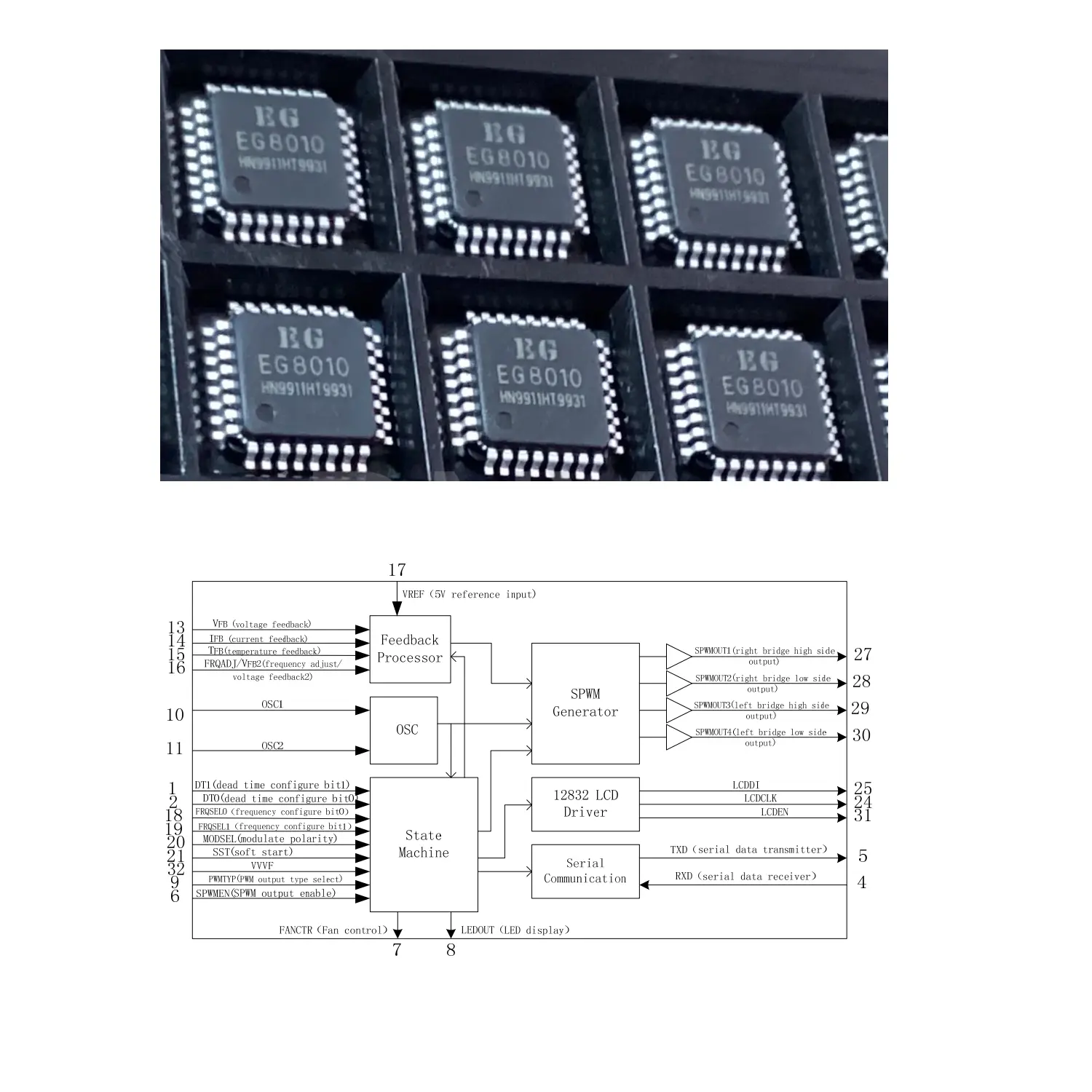

شريحة EG8010 هي دائرة متكاملة رقمية خاصة لتوليد موجات جيبية نقية (ASIC) مزودة بوظائف تحكم مدمجة في وقت الإطفاء. يمكن استخدامها في أنظمة تحويل الطاقة من تيار مباشر إلى تيار متناوب (DC-DC-AC) أو أنظمة تحويل الطاقة ذات التردد المنخفض. تعتمد الشريحة على بلورة خارجية بتردد 12 ميجاهرتز لتوليد موجات جيبية دقيقة ذات تشوه منخفض. وتتكامل الشريحة مع مولد SPWM (تضمين عرض النبضة السينوسي)، ودائرة التحكم بوقت الإطفاء، ومقسم النطاق، ودائرة التشغيل اللين، ودائرة الحماية، وواجهة اتصال RS232، وشاشة LCD تسلسلية، وغيرها. معالج مصغر

2. الخصائص

• إمداد الطاقة: +5 فولت
• خيارات تردد الخرج: يمكن ضبط التردد عبر 2 من الأرجل (pins)
  • موجة جيبية بتردد ثابت 50 هرتز
  • موجة جيبية بتردد ثابت 60 هرتز
  • تردد قابل للتعديل من 0 إلى 100 هرتز
  • تردد قابل للتعديل من 0 إلى 400 هرتز
• أنماط التضمين: قابلة للتحديد عبر رجل واحدة
  • تضمين أحادي القطبية
  • تضمين ثنائي القطبية
• إعدادات وقت الإطفاء (Dead Time): يمكن ضبطها عبر رجلي التحكم
  • 300 نانوثانية
  • 500 نانوثانية
  • 1.0 ميكروثانية
  • 1.5 ميكروثانية
• بلورة خارجية: 12 ميجاهرتز
• تردد التضمين: 23.4 كيلوهرتز
• كشف ومعالجة الفولتية والتيار ودرجة الحرارة
• ميزة التشغيل اللين (Soft Start): يمكن تفعيلها بواسطة رجل واحدة
• دعم الاتصال المتسلسل (USART)
• عرض الفولتية والتيار ودرجة الحرارة والتردد: مدعوم عبر شاشة LCD خارجية
• دعم تخصيص المعايير والوظائف

3. التطبيقات

• عاكس موجة جيبية أحادية الطور
• عاكسات توليد الطاقة الشمسية
• عاكسات توليد طاقة الرياح
• أنظمة UPS (مزود طاقة غير منقطع)
• مولدات رقمية
• مزودات طاقة ذات تردد متوسط
• وحدات تحكم سرعة المحركات أحادية الطور
• محولات تردد أحادية الطور
• منظم إضاءة جيبي
• منظم جهد جيبي
• مولدات جيبية
• أجهزة اللحام بالعاكس

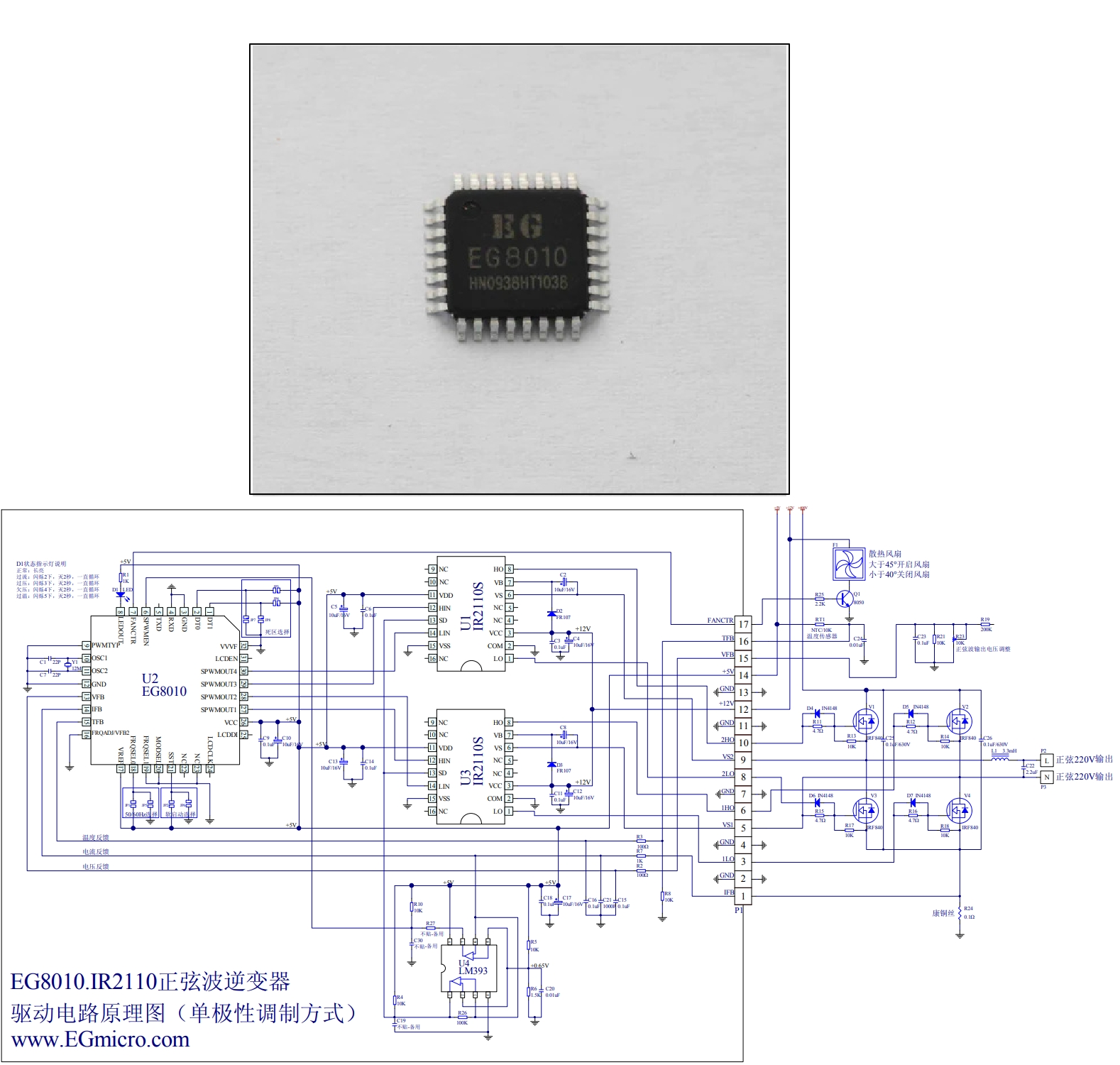

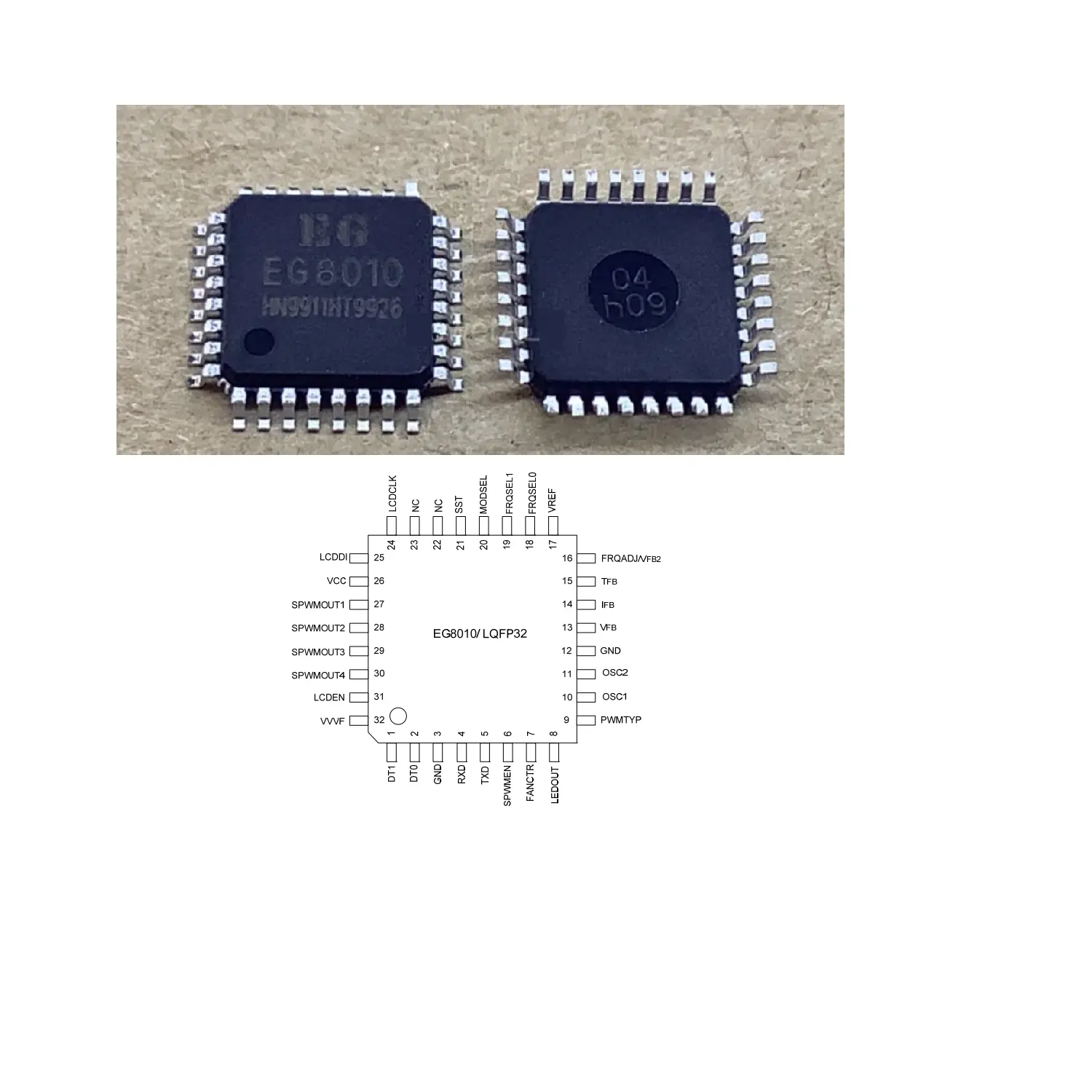

4. توصيف الأرجل (Pins)

• VCC: مصدر الطاقة
• GND: الأرضي
• DT1، DT0: إعداد وقت الإطفاء (00: 300ns، 01: 500ns، 10: 1us، 11: 1.5us)
• RXD، TXD: مستقبل ومرسل بيانات USART
• SPWMEN: تفعيل إخراج SPWM (“0”: تعطيل، “1”: تفعيل)
• FANCTR: التحكم في المروحة بناءً على درجة الحرارة
• LEDOUT: عرض الإنذارات عبر LED (عند الجهد الزائد أو الناقص، التيار الزائد، أو الحرارة الزائدة)
• PWMTYP: اختيار نوع تضمين PWM
• OSC1، OSC2: مدخل ومخرج البلورة الخارجية 12 ميجاهرتز
• VFB، IFB، TFB: تغذية راجعة للفولتية، التيار، ودرجة الحرارة
• FRQADJ/VFB2: ضبط التردد أو التغذية الراجعة للفولتية في نمط التضمين ثنائي القطبية
• FRQSEL0، FRQSEL1: اختيار تردد الخرج
• MODSEL: اختيار نمط التضمين (أحادي أو ثنائي القطبية)
• SST: تفعيل التشغيل اللين

Data sheet: EG8010_EGmicro
