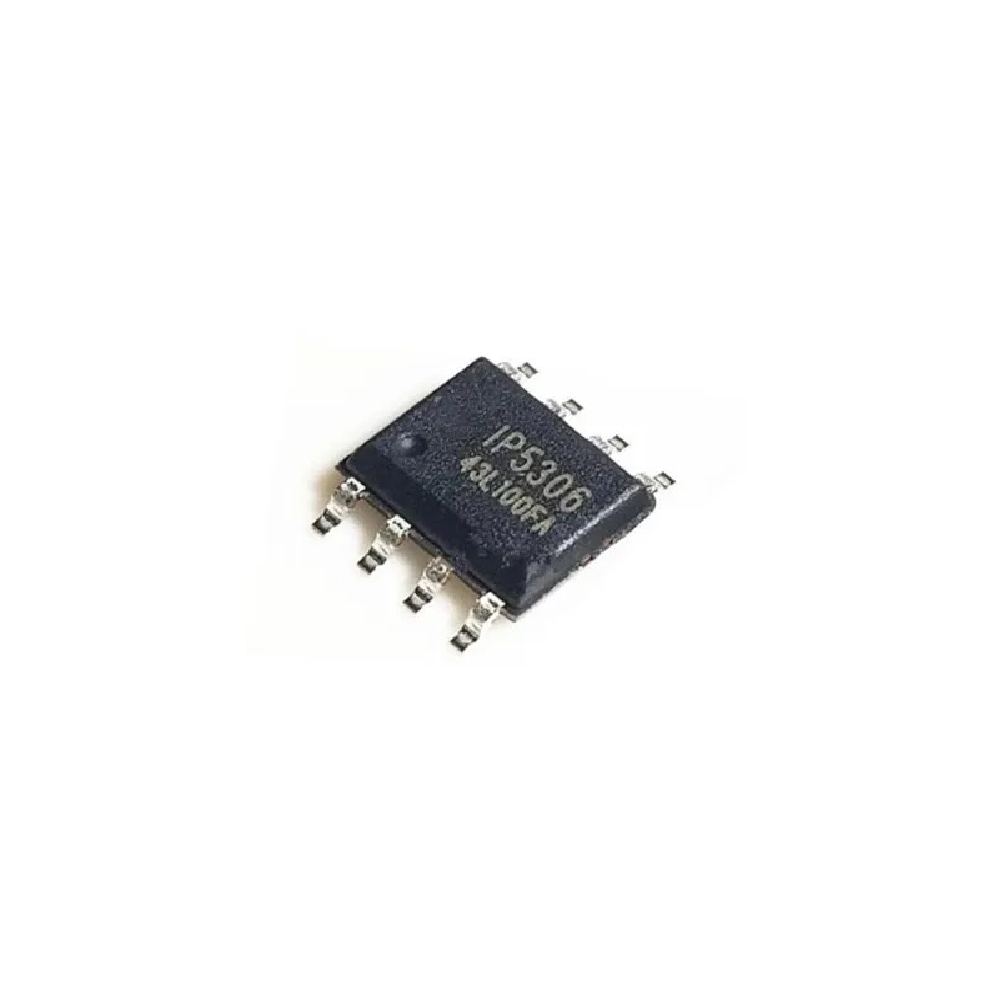

شريحة إدارة الطاقة – IP5306

IP5306 هو نظام إدارة طاقة متعدد الوظائف متكامل بالكامل. يدمج محول رفع الجهد، نظام إدارة شحن بطاريات الليثيوم، ووحدة تحكم مؤشر حالة الشحن. تم تصميمه لتطبيقات بنوك الطاقة والشواحن المحمولة، ويقدم حلاً متكاملاً يقلل من عدد المكونات الخارجية ويخفض تكلفة قائمة المواد (BOM).

يعمل IP5306 باستخدام ملف واحد لوظائف تخفيض الجهد ورفعه، ويوفر تيار إخراج يصل إلى 2.4A. يتحول تلقائيًا إلى وضع الاستعداد عند الأحمال الخفيفة. يوفر الشاحن المتزامن تيار شحن يصل إلى 2A بكفاءة تصل إلى 91%، مع ضبط تيار الشحن بناءً على درجة حرارة وحدة التحكم وجهد المدخل.

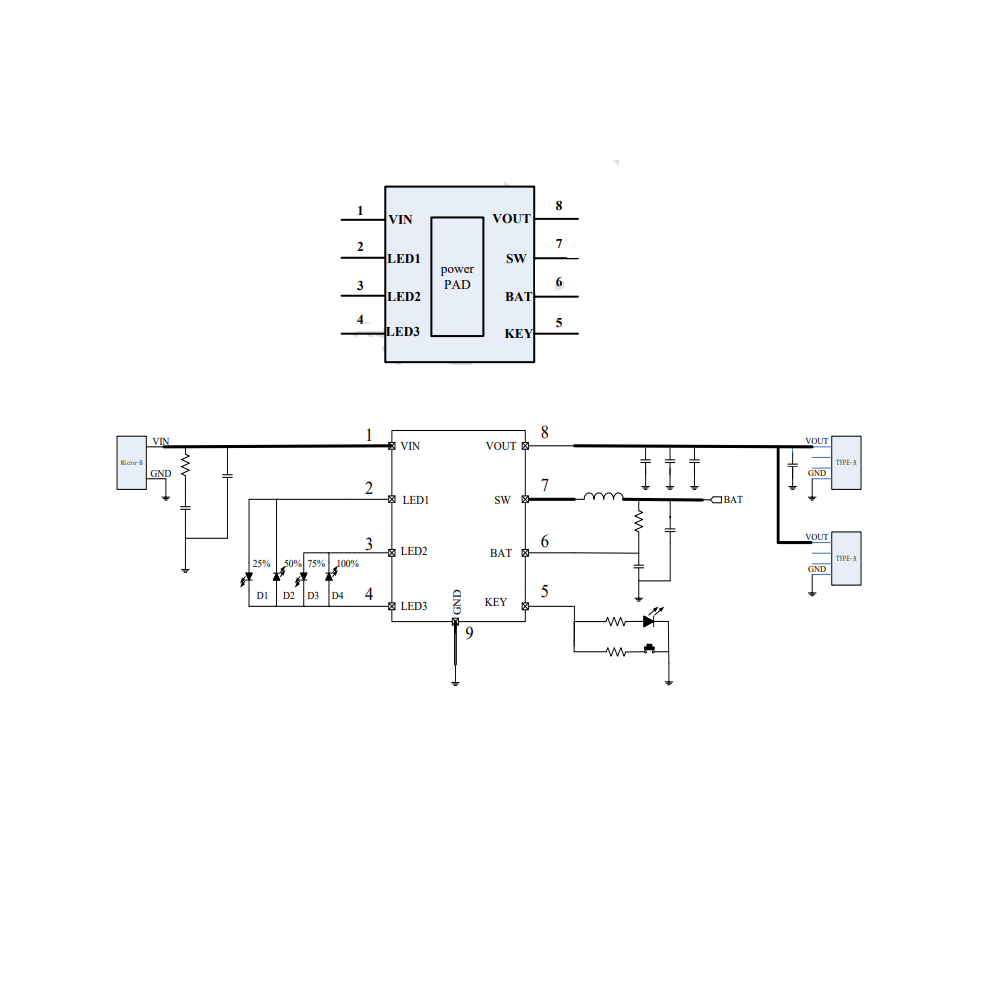

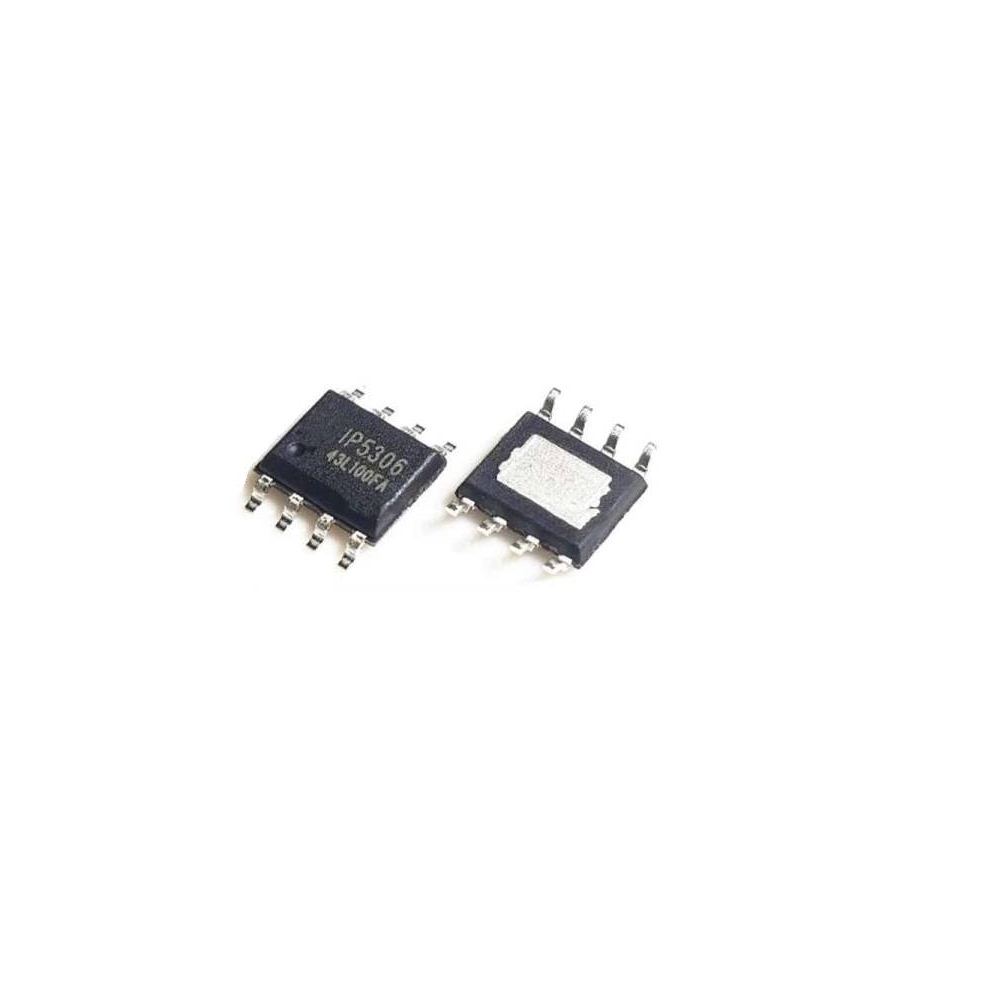

بالإضافة إلى ذلك، يدمج IP5306 مقياس الوقود القائم على الجهد لعرض مستويات الشحن باستخدام مؤشرات LED (1/2/3/4)، ويتضمن وظيفة المصباح اليدوي. يأتي في حزمة ESOP8.

IP5306 هو نظام إدارة طاقة متكامل تمامًا لبنوك الطاقة مع شاحن بقدرة 2.1A ومُفرغ بقدرة 2.4A.

الميزات:

• شاحن بنمط التبديل ومحول رفع الجهد:
  • شاحن متزامن 2.1A ومحول رفع الجهد 5V بقدرة 2.4A.
  • كفاءة محول رفع الجهد تصل إلى 92%.
  • كفاءة الشاحن المتزامن تصل إلى 91%.
  • إدارة مسار الطاقة المتكاملة لشحن البطاريات والهواتف في نفس الوقت.
• الشاحن:
  • التحكم التكيفي في تيار الشحن لتوافق ممتاز مع مختلف المحولات.
  • يدعم بطاريات بجهد 4.20V، 4.30V، 4.35V، و 4.40V.
• مؤشر حالة الشحن (SOC):
  • وحدة تحكم LED مدمجة تدعم مؤشرات LED (1/2/3/4) لحالة الشحن.
• ميزات إضافية:
  • تحكم بمفتاح التشغيل/الإيقاف.
  • وحدة تحكم مدمجة للمصباح اليدوي.
  • كشف تلقائي لتوصيل وفصل الهاتف المحمول.
• استهلاك منخفض للطاقة:
  • كشف ذكي للأحمال، مع التبديل التلقائي إلى وضع الاستعداد.
  • تيار الاستعداد أقل من 100μA.
• قائمة مواد مبسطة:
  • ترانزستور طاقة مدمج للشحن ورفع الجهد باستخدام ملف واحد.
• حماية متعددة وموثوقية عالية:
  • حماية من التيار الزائد، الجهد الزائد، وقصر الدائرة في المخرجات.
  • حماية من الجهد الزائد، التيار الزائد، الشحن الزائد، التفريغ الزائد، والتيار الزائد في المدخلات.
  • إيقاف حراري وحماية من التفريغ الكهروستاتيكي حتى 4KV.

التطبيقات:

• بنوك الطاقة والشواحن المحمولة.
• الهواتف المحمولة، الهواتف الذكية، والأجهزة المحمولة.
• مشغلات الوسائط المحمولة والأجهزة اللوحية.
