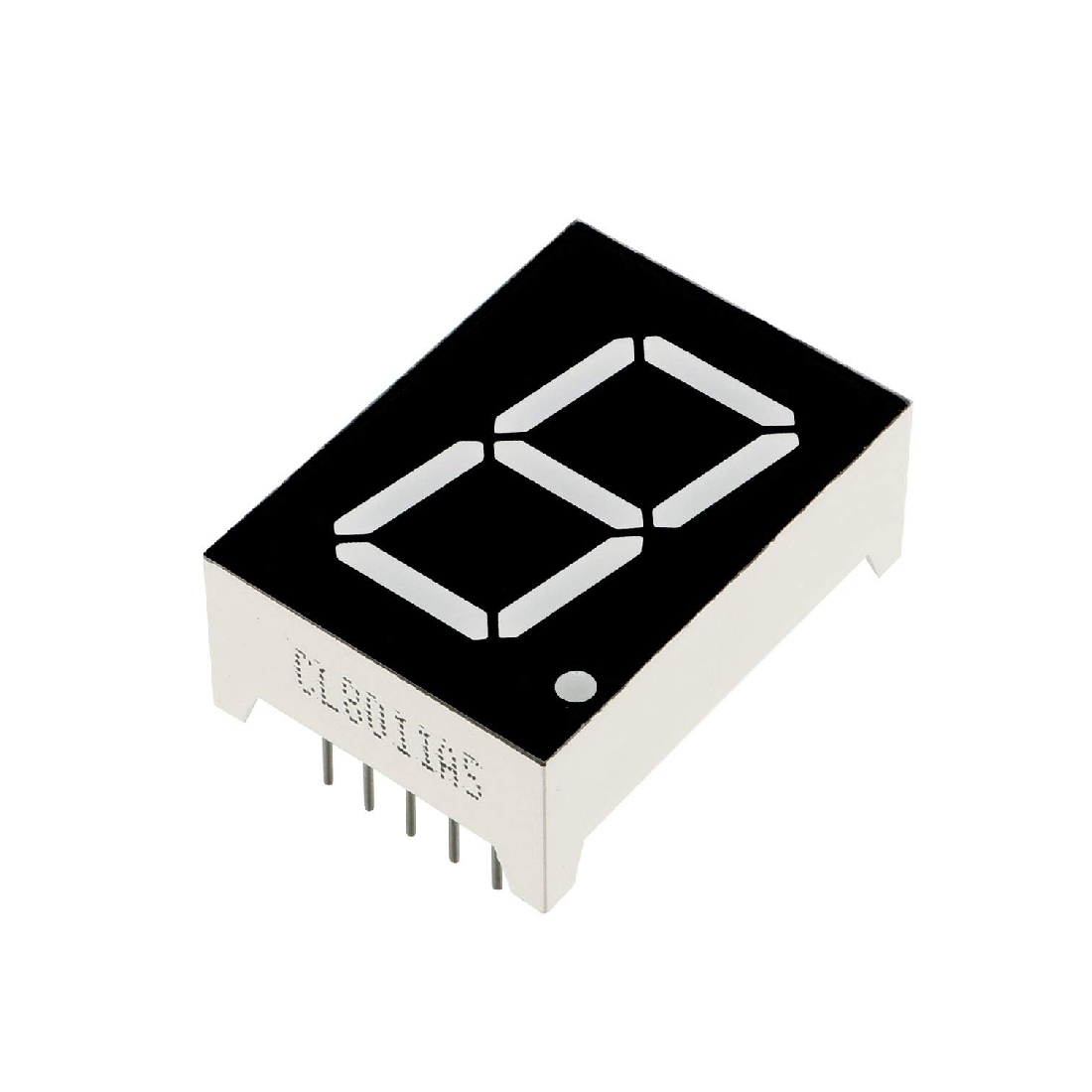

سفن سيغمنت احادي – 0.8 Inch
0.000 $
الجهد الأمامي: 2 فولت.
استهلاك الطاقة: 36 ميلي واط (mW).
شدة الإضاءة: 11 ملي شمعة (mcd).
الوصف

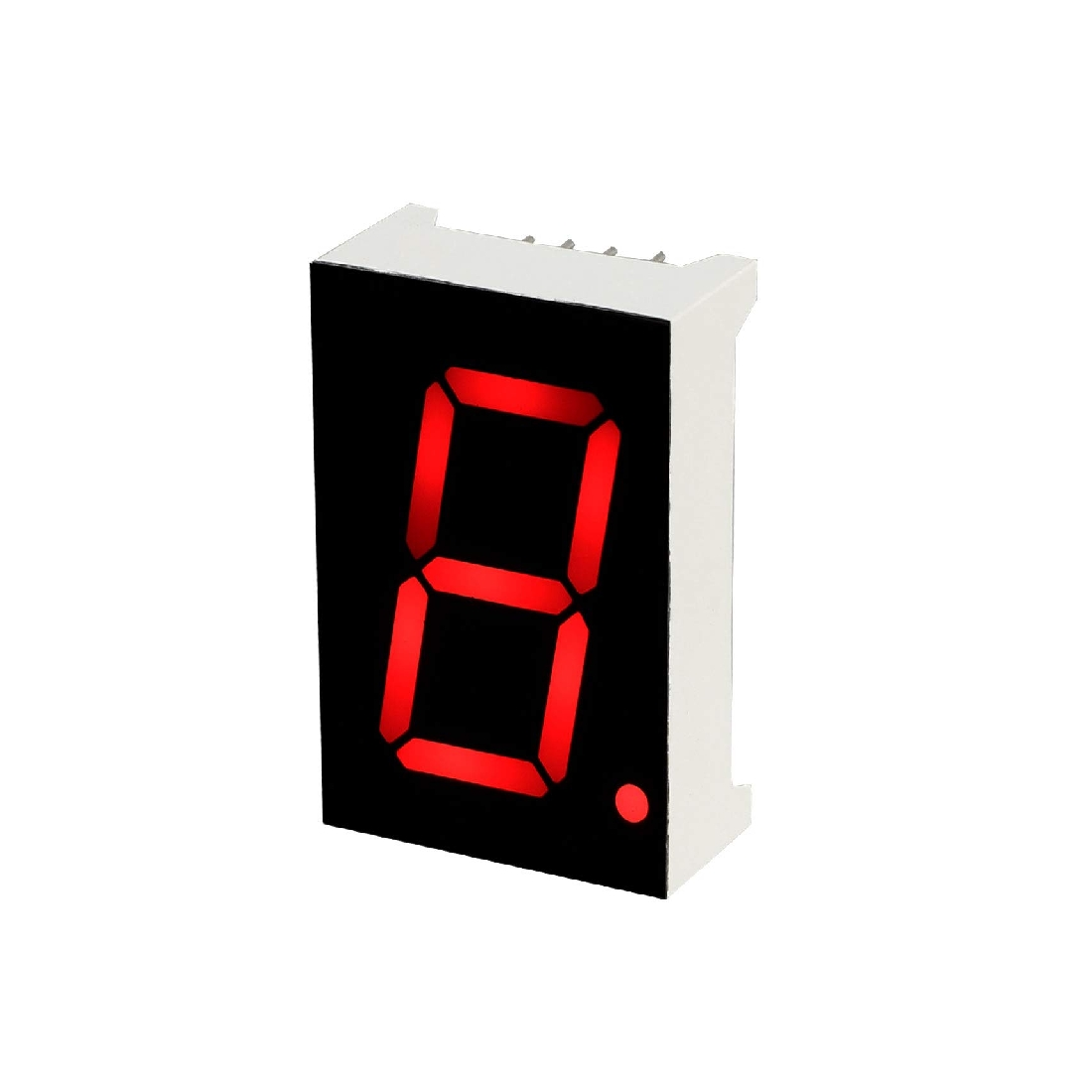

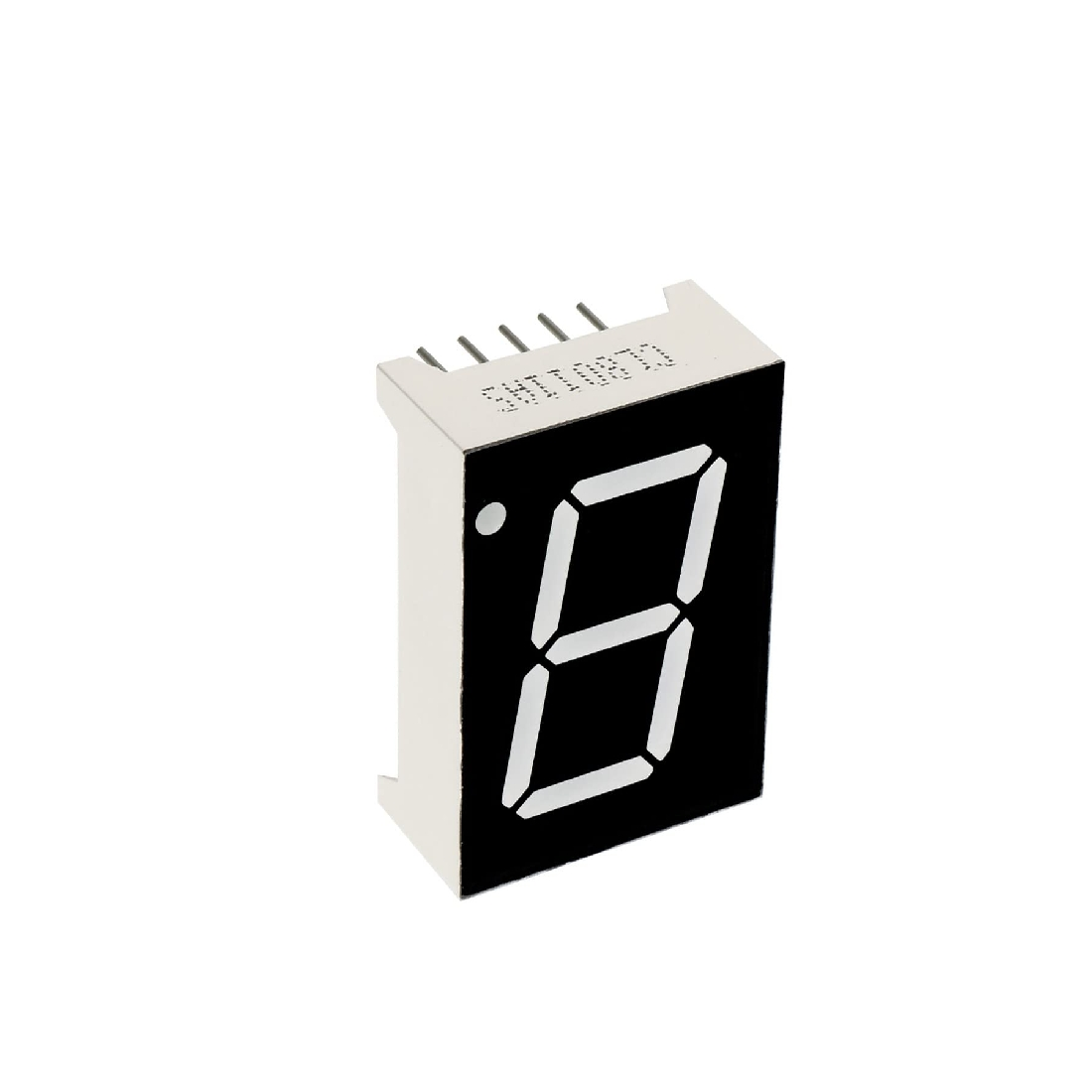

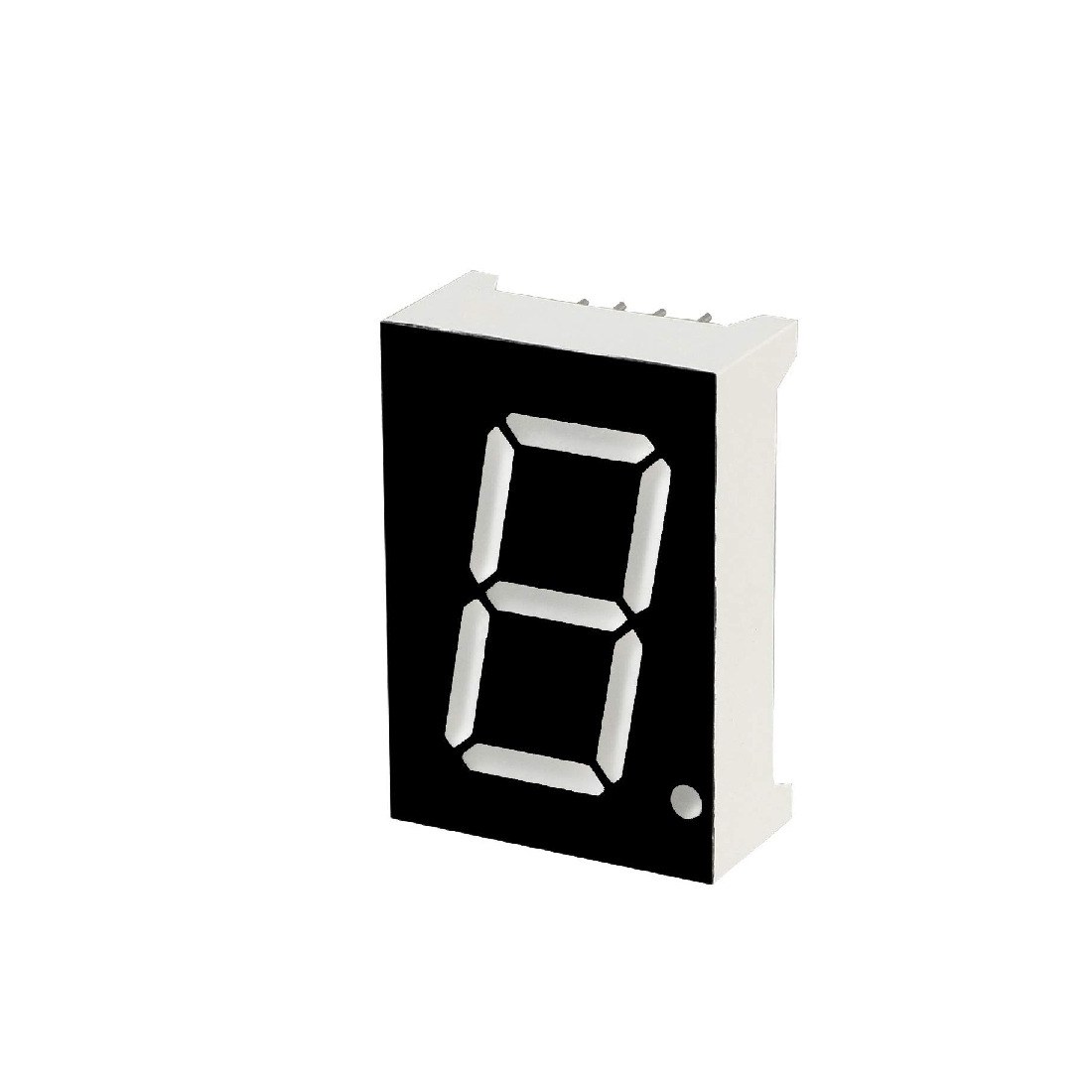

شاشة عرض رقمية LED 7 قطع (7 Segment Display) بموجب مشترك (Common Anode) – حجم 0.8 بوصة 8011BS
هذه الشاشة الرقمية LED بسبع قطع تقدم عرضًا واضحًا للأرقام بارتفاع 0.8 بوصة، وهي مثالية للاستخدام في تطبيقات متعددة، بما في ذلك الأجهزة المنزلية، الأدوات، وملحقات السيارات. كما أنها مناسبة للمشاريع التجريبية وDIY بفضل تصميمها ذو الموجب المشترك الذي يسهل عملية التحكم والاتصال. تأتي هذه الشاشة بتصميم بسيط وفعال، مما يجعلها ملائمة للعمل ضمن ظروف جهد منخفض وتيار منخفض.
الاستخدامات
تُستخدم منمرة العرض LED 7 قطع في العديد من التطبيقات، منها:
- الأجهزة المنزلية: تُستخدم لعرض الأرقام في الأجهزة مثل الساعات، المؤقتات، وأجهزة العرض الرقمي.
- ملحقات السيارات: تُستخدم في عدادات السيارات وأجهزة القراءة الرقمية.
- المشاريع التجريبية وDIY: ممتازة للتعلم وصناعة المشاريع التكنولوجية الصغيرة التي تتطلب عرضًا رقميًا.
المواصفات الفنية
- النوع: شاشة عرض LED 7 قطع بموجب مشترك (Common Anode).
- الموديل: 8011AS.
- عدد الأرقام: 1 (رقم واحد).
- حجم الرقم: 0.8 بوصة (20.3 ملم).
- الأبعاد:
- حجم اللوحة: 28 × 20 × 9 مم (1.1 × 0.79 × 0.35 بوصة).
- الحجم الكلي: 30 × 16 × 14 مم (1.18 × 0.63 × 0.55 بوصة).
الحدود القصوى المطلقة (Ta = 25°C):
| المعلمة | القيمة القصوى | الوحدة |
|---|---|---|
| التيار الأمامي DC لكل قطعة | 20 | mA |
| تيار الذروة لكل قطعة (نبضة) (1) | 25 | mA |
| التيار الأمامي المتوسط (نبضة) لكل قطعة | 25 | mA |
| الجهد العكسي (2) | 3 | V |
| درجة حرارة التشغيل | -30 إلى +85 | °C |
| درجة حرارة التخزين | -40 إلى +100 | °C |
الخصائص الكهروضوئية (Ta = 25°C):
| المعلمة | القيمة |
|---|---|
| مادة التصنيع | InGaN (أبيض) |
| الطول الموجي الأمثل | 5500K |
| التيار العكسي الأقصى لكل قطعة | 10 mA |
| الجهد الأمامي (VF) النموذجي | 3.0 V |
| الجهد الأمامي (VF) الأقصى | 3.6 V |
| شدة الإضاءة لكل قطعة (IF = 10 mA) | 95,000 µcd |
تكوين الدبابيس:
| رقم الدبوس | الوصف |
|---|---|
| 1 | الأنود E |
| 2 | الأنود D |
| 3 | الكاثود المشترك DIG |
| 4 | الأنود C |
| 5 | الأنود DP |
| 6 | الأنود B |
| 7 | الأنود A |
| 8 | الكاثود المشترك DIG 2 |
| 9 | الأنود F |
| 10 | الأنود G |
الخصائص الكهربائية

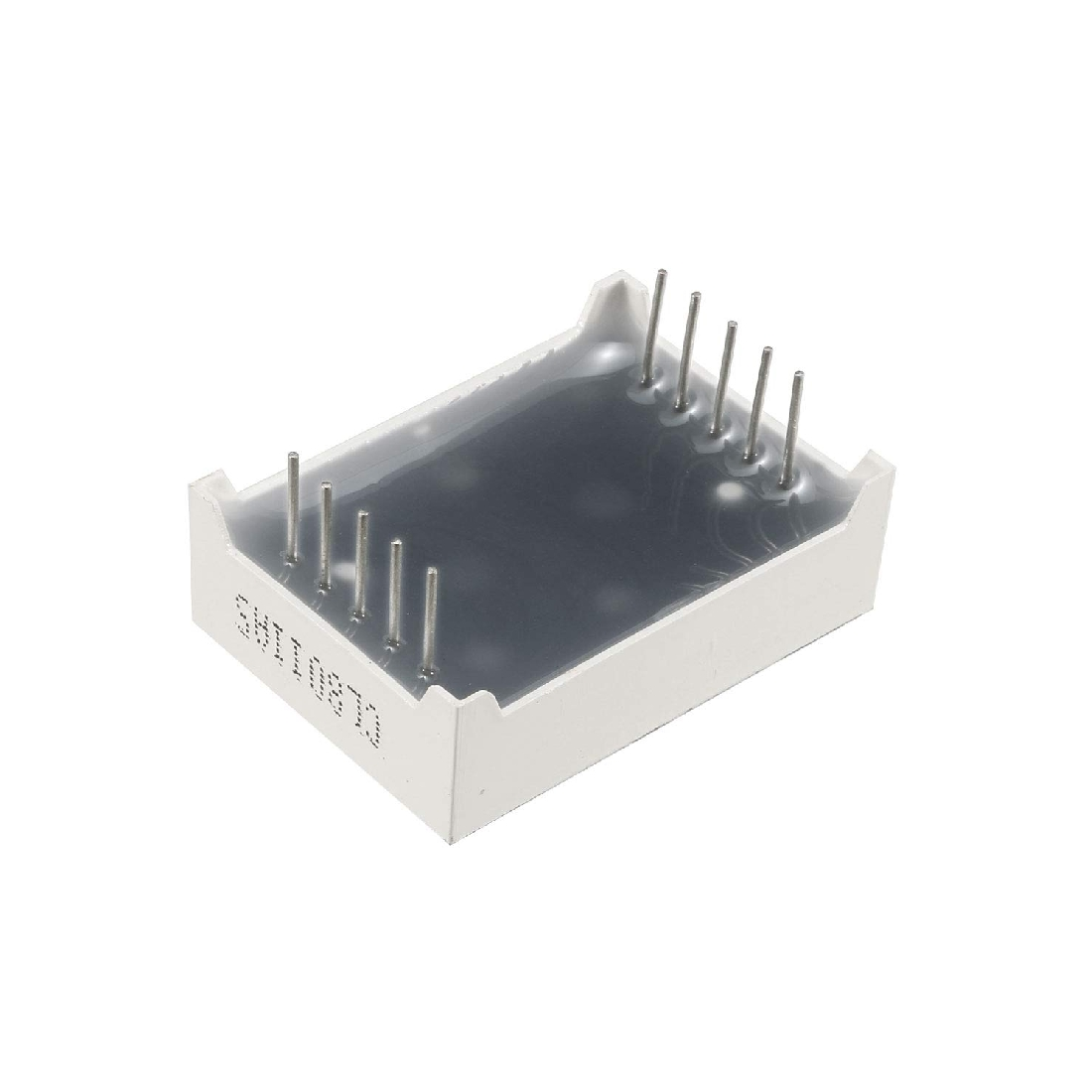

- عدد الأطراف: 10 أطراف.
- التيار الأمامي: 20 ميلي أمبير (mA).
- الجهد الأمامي: 2 فولت.
- استهلاك الطاقة: 36 ميلي واط (mW).
- شدة الإضاءة: 11 ملي شمعة (mcd)، ما يضمن عرضًا مرئيًا واضحًا حتى في ظروف الإضاءة المنخفضة.
- لون الإضاءة: أحمر، يوفر قراءة مريحة وواضحة.
المواد
- المواد: مصنوعة من البلاستيك والمعدن.
- الألوان: جسم أسود وأبيض، يوفر مظهرًا عصريًا ويتماشى مع مختلف التصميمات.
ملاحظات هامة
- التشغيل: ينصح باستخدام تيار ثابت لضمان استقرار الإضاءة وتجنب تفاوت السطوع، حيث يمكن أن يتسبب الجهد الثابت في تفاوت الإضاءة بين الأجزاء.
هذه المواصفات تجعل الشاشة مناسبة لمجموعة واسعة من التطبيقات، وهي إضافة ممتازة لمشاريع التصميم الإلكتروني وتطوير النماذج الأولية.
