ديود – Schottky barrier BAT54
0.000 $
الجهد العكسي المتكرر الأقصى (VRRM): 30 فولت
التيار المستمر الأمامي (IF): 200 مللي أمبير
التيار العكسي المتكرر الأمامي (IFM): 300 مللي أمبير
الوصف

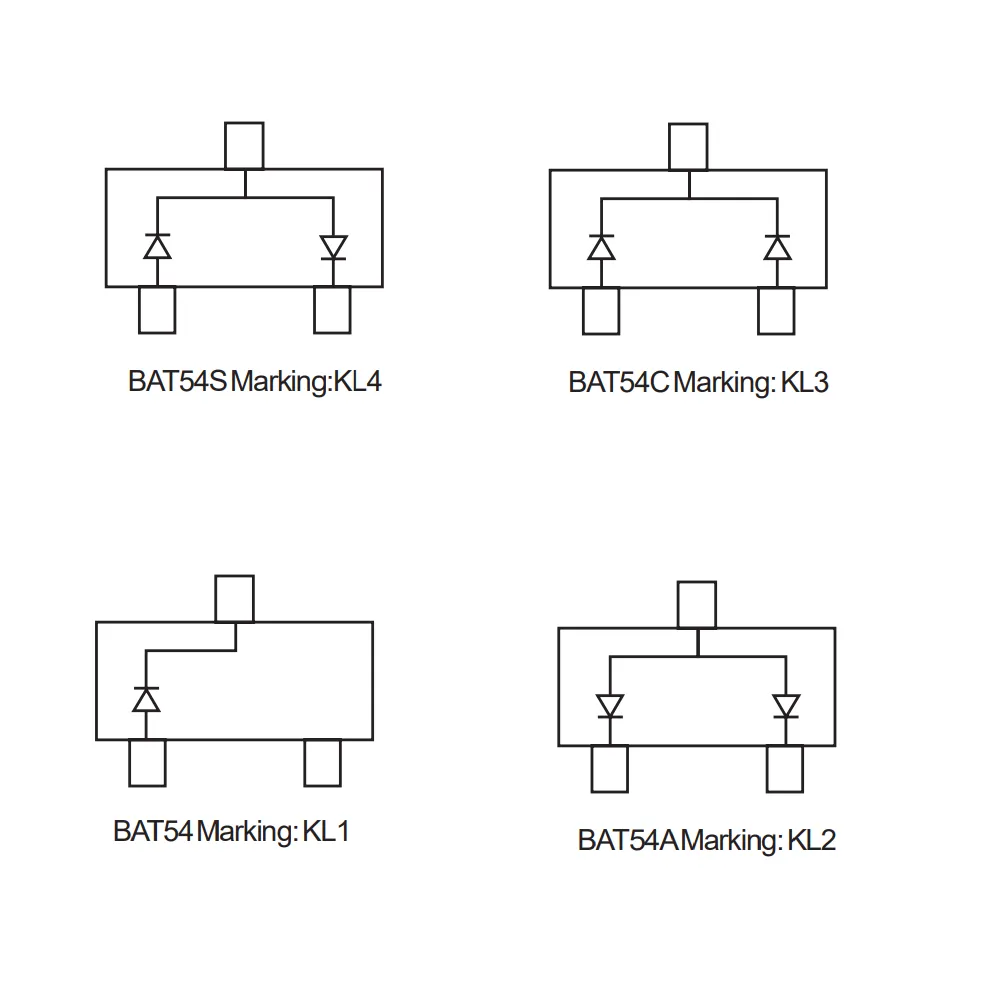

BAT54 / A / C / S
الوصف: BAT54 هو ديود شوتكي باريير مركب على السطح مصمم لتوفير أداء عالي مع قدرة تفريغ تبلغ 200 مللي واط. يتميز هذا الديود بجهد تشغيل منخفض وسرعة تبديل عالية، مما يجعله مثاليًا لتطبيقات الإلكترونيات الحديثة. يشمل التصميم حلقة حماية تقاطع PN للحماية من التغيرات السريعة والجهد الكهربائي الثابت (ESD).

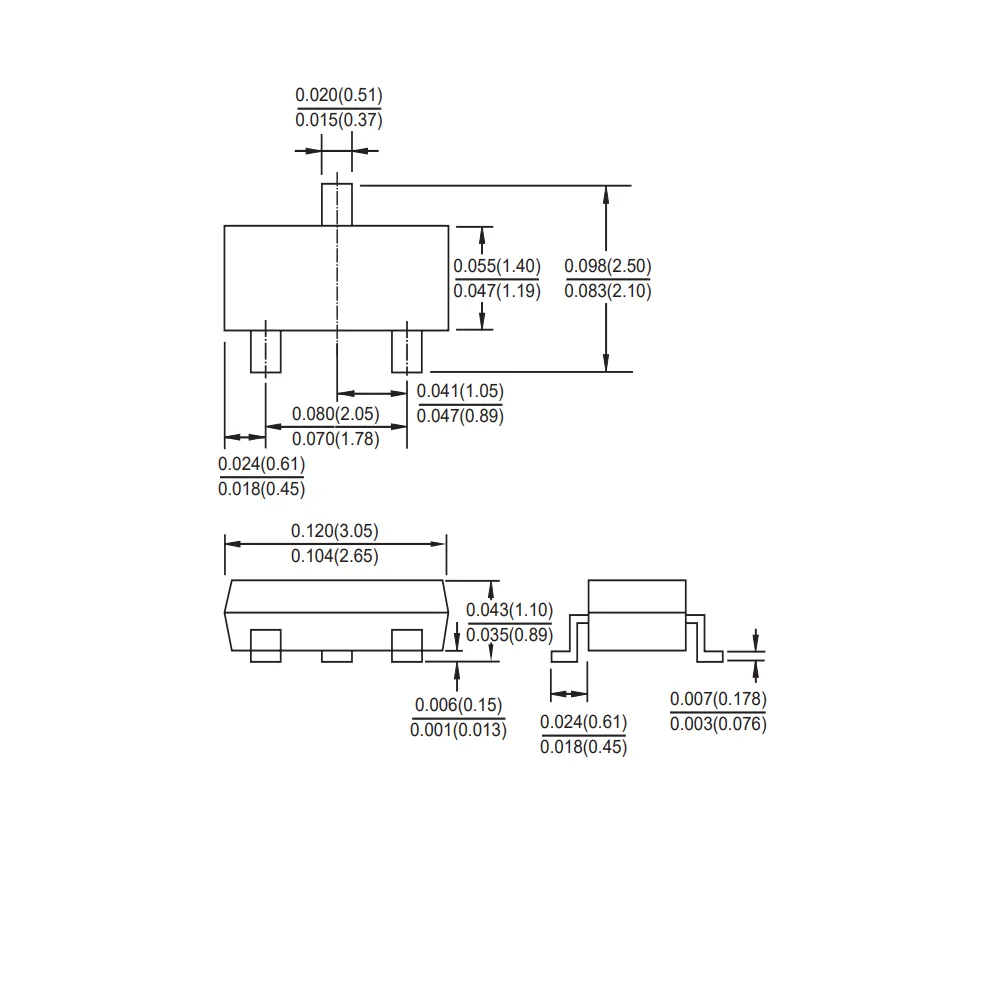

الحزمة: SOT-23
المواصفات الفنية:
التقييمات القصوى:
| رقم النوع | الرمز | القيمة | الوحدات |
|---|---|---|---|
| الجهد العكسي المتكرر الأقصى | VRRM | 30 | فولت |
| الجهد العكسي العملي الأقصى | VRWM | 30 | فولت |
| جهد الحظر الثابت DC | VR | 30 | فولت |
| التيار المستمر الأمامي | IF | 200 | مللي أمبير |
| التيار العكسي المتكرر الأمامي | IFM | 300 | مللي أمبير |
| تيار الارتفاع الأمامي @ t=1.0s | IFSM | 600 | مللي أمبير |
| قدرة التفريغ | Pd | 200 | مللي واط |
| المقاومة الحرارية من الوصلة إلى الهواء المحيط | RθJA | 500 | °C/W |
| نطاق درجة حرارة التشغيل والتخزين | TJ, TSTG | -65 إلى +125 | °C |
الخصائص الكهربائية:
| رقم النوع | الرمز | الحد الأدنى | النوعي | الحد الأقصى | الوحدات |
|---|---|---|---|---|---|
| جهد انهيار العكسي | V(BR)R | 30 | – | – | فولت |
| تيار التسرب العكسي | IR | – | – | 2.0 | ميكرو أمبير |
| الجهد الأمامي | VF | – | – | 1000 | مللي فولت |
| السعة الواصلة | Cj | – | 10 | – | بيكوفاراد |
| زمن الاسترجاع العكسي | trr | – | 5.0 | – | نانو ثانية |
الاستخدامات:
- تطبيقات الطاقة: يُستخدم في الدوائر التي تتطلب تحويل الطاقة بكفاءة، مثل المحولات.
- الدوائر عالية التردد: مثالي للاستخدام في التطبيقات التي تتطلب سرعة تبديل عالية.
- الحماية من الجهد الكهربائي الثابت (ESD): يُستخدم في التطبيقات التي تحتاج إلى حماية ضد التغيرات المفاجئة في الجهد.
- الأنظمة الصوتية: يُستخدم في دوائر مكبرات الصوت كجزء من دوائر الإشارات.
- تطبيقات النقل: فعال في أنظمة النقل التي تحتاج إلى تصميمات مدمجة مع تقليل عدد المكونات.
Data sheet: BAT54
