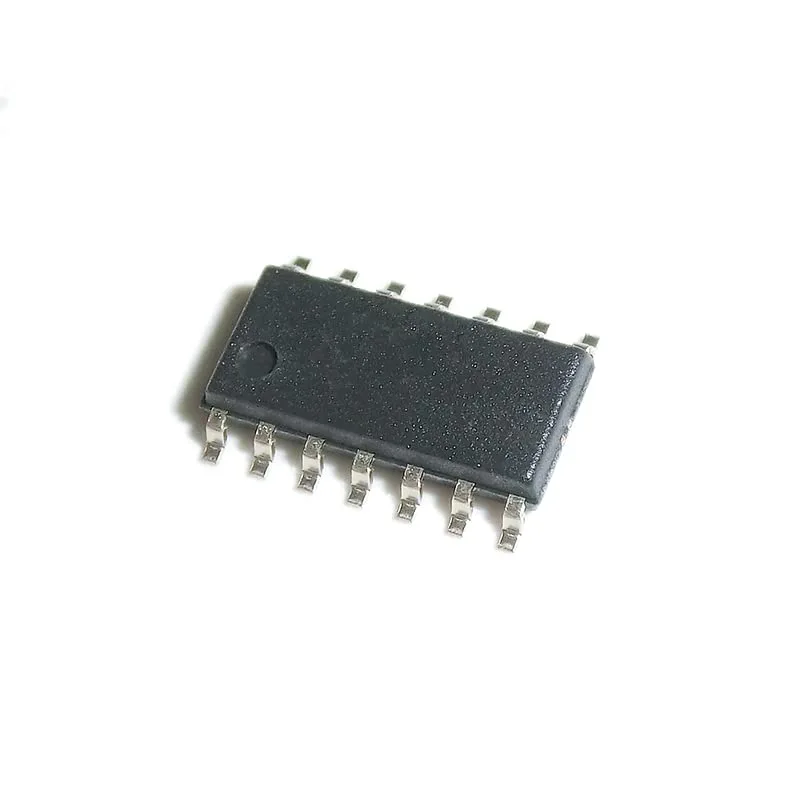

دائرة MC14081B – AND
0.000 $
تعتبر MC14081B بوابة AND ذات مدخلين وأربع بوابات من عائلة السلسلة B الخاصة بدوائر CMOS المنطقية، وتتميز بانخفاض استهلاك الطاقة ومناعة عالية ضد التشويش

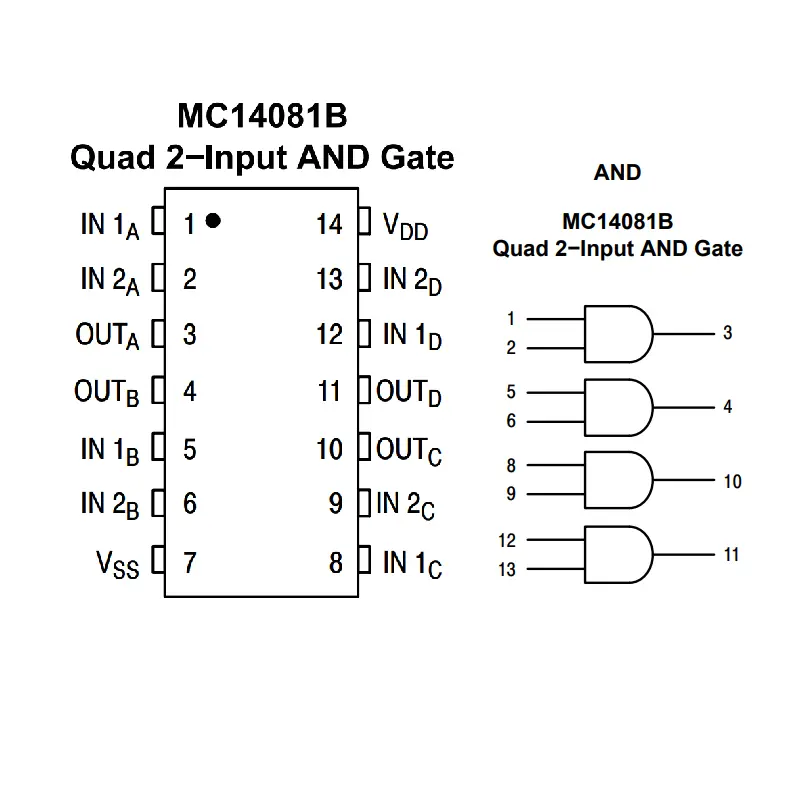

MC14081B بوابة AND ذات مدخلين (4 بوابات) من السلسلة B بتقنية CMOS
تعتبر MC14081B بوابة AND ذات مدخلين وأربع بوابات من عائلة السلسلة B الخاصة بدوائر CMOS المنطقية، وتتميز بانخفاض استهلاك الطاقة ومناعة عالية ضد التشويش. تعتمد هذه البوابات المنطقية على تقنية MOS التكاملية (CMOS) وتجمع بين أجهزة P و N ذات النمط المعزز في بنية أحادية. صممت لتعمل بكفاءة حيث تكون الحاجة لاستهلاك منخفض للطاقة ومقاومة عالية للتشويش الكهربائي ضرورية، ويمكن للـ MC14081B العمل عبر نطاق واسع من الجهد وتوفير القدرة على تشغيل حمولات TTL منخفضة الطاقة.
الميزات الرئيسية
- نطاق تشغيل واسع للجهد: من 3.0 فولت حتى 18 فولت.
- مخارج مؤمنة: لضمان استقرار الإشارات الناتجة.
- متوافقة مع TTL: قادرة على تشغيل حملين من نوع TTL منخفض الطاقة أو حمل واحد من نوع Schottky TTL منخفض الطاقة.
- حماية محسنة للمداخل: حماية ثلاثية الصمام الثنائي على المداخل.
- للتطبيقات المتخصصة والسيارات: متوفرة مع تصنيف AEC-Q100 وقدرة PPAP.
- التوافق البيئي: خالية من الرصاص ومتوافقة مع توجيهات RoHS.
الحدود القصوى للتشغيل
- نطاق جهد التغذية (VDD): -0.5 فولت إلى +18 فولت.
- نطاق جهد المدخلات/المخرجات: -0.5 فولت إلى VDD + 0.5 فولت.
- تيار المدخلات/المخرجات (لكل دبوس): ±10 مللي أمبير.
- التبدد الحراري: 500 مللي واط.
- نطاق درجة حرارة التشغيل: -55 درجة مئوية إلى +125 درجة مئوية.
- نطاق درجة حرارة التخزين: -65 درجة مئوية إلى +150 درجة مئوية.
- درجة حرارة اللحام (8 ثوانٍ): 260 درجة مئوية.
- الجهد التحمل للتفريغ الكهروستاتيكي (ESD):
- نموذج جسم الإنسان: > 3000 فولت
- نموذج الآلة: > 300 فولت
الخصائص الكهربائية (بالنسبة إلى VSS)
- جهد الإخراج:
- “0” عند 5 فولت، 10 فولت، 15 فولت: 0.05 فولت كحد أقصى
- “1” عند 5 فولت، 10 فولت، 15 فولت: 4.95 فولت، 9.95 فولت، 14.95 فولت كحد أدنى
- جهد المدخل:
- “0” عند 5 فولت، 10 فولت، 15 فولت: 1.5 فولت، 3.0 فولت، 4.0 فولت كحد أقصى
- “1” عند 5 فولت، 10 فولت، 15 فولت: 3.5 فولت، 7.0 فولت، 11 فولت كحد أدنى
- تيار تشغيل الإخراج:
- تيار المصدر: -3.0 مللي أمبير عند 5 فولت، -1.6 مللي أمبير عند 10 فولت، -4.2 مللي أمبير عند 15 فولت
- تيار المجمع: 0.64 مللي أمبير عند 5 فولت، 1.6 مللي أمبير عند 10 فولت، 4.2 مللي أمبير عند 15 فولت
التطبيقات
تعد MC14081B مناسبة للعديد من التطبيقات التي تتطلب استهلاكاً منخفضاً للطاقة ومناعة عالية للتشويش، بما في ذلك:
- الأنظمة المنطقية الرقمية
- معالجة الإشارات
- دوائر التحكم
- إلكترونيات السيارات
- الأجهزة المحمولة التي تعمل بالبطاريات
معلومات الطلب
| موديل الجهاز | نوع الحزمة | الطباعة العلوية | نطاق درجة حرارة التشغيل | التغليف |
|---|---|---|---|---|

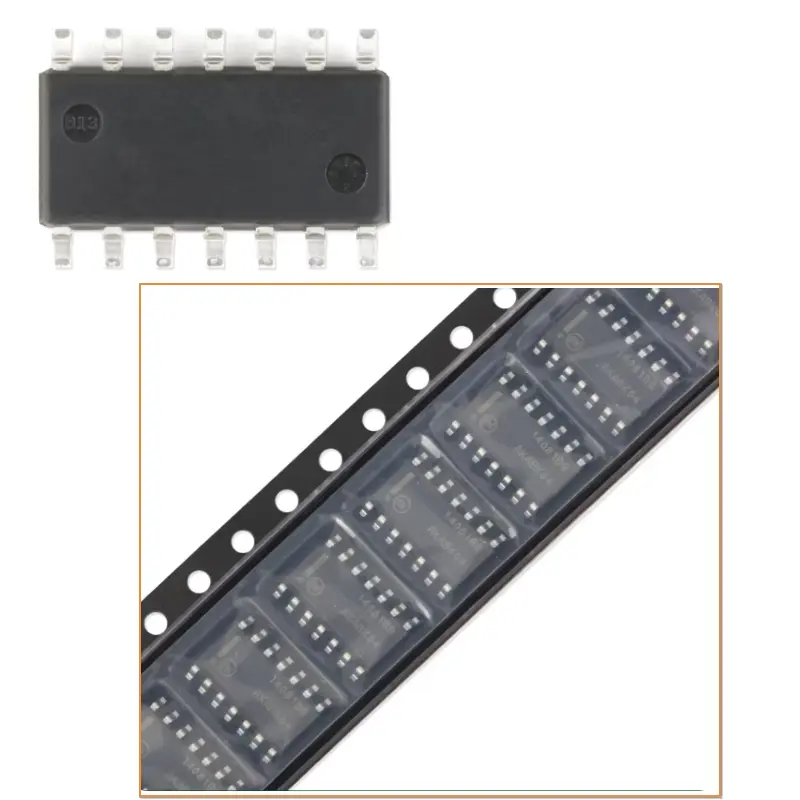

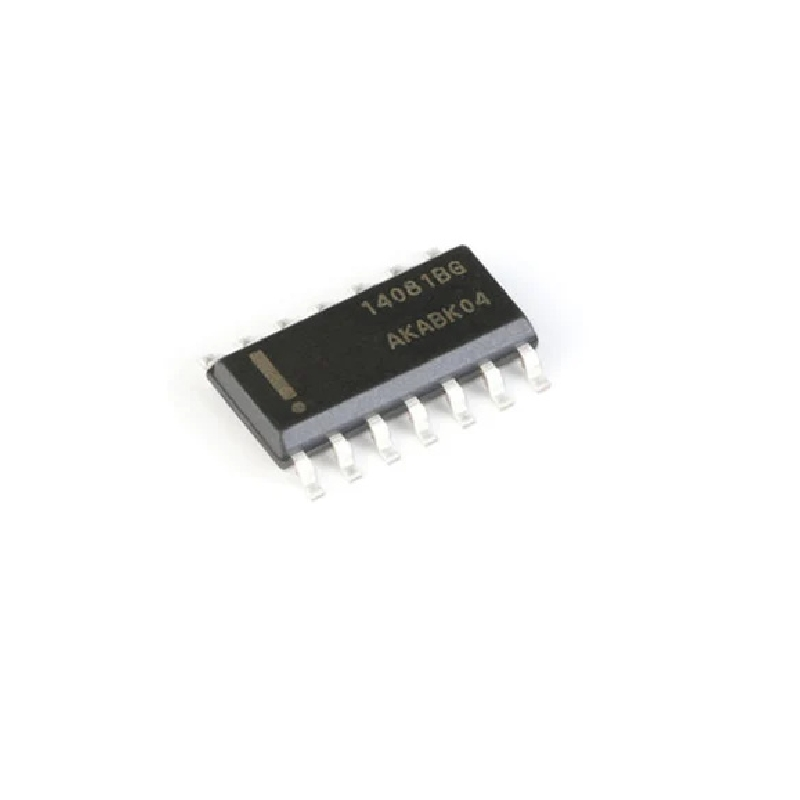

| MC14081BSP | SOP-14 | 14081B | -55 درجة مئوية إلى +125 درجة مئوية | أنبوب، شريط وملف |
توفر MC14081B أداء بوابات AND منطقية موثوقة مع حماية مداخل متطورة وتوافق عبر مجموعة متنوعة من التطبيقات.
Data sheet: MC14001B_D-2315187
