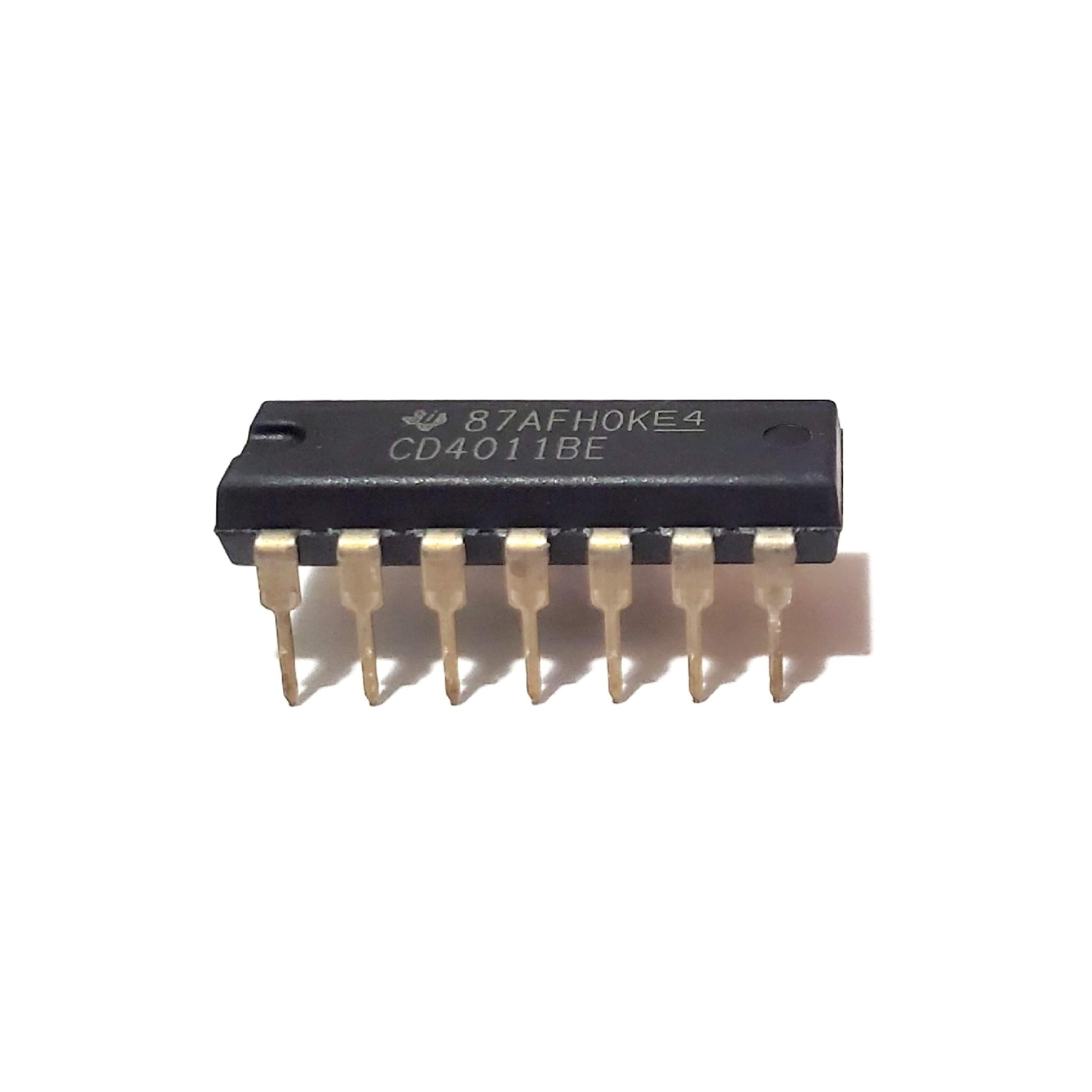

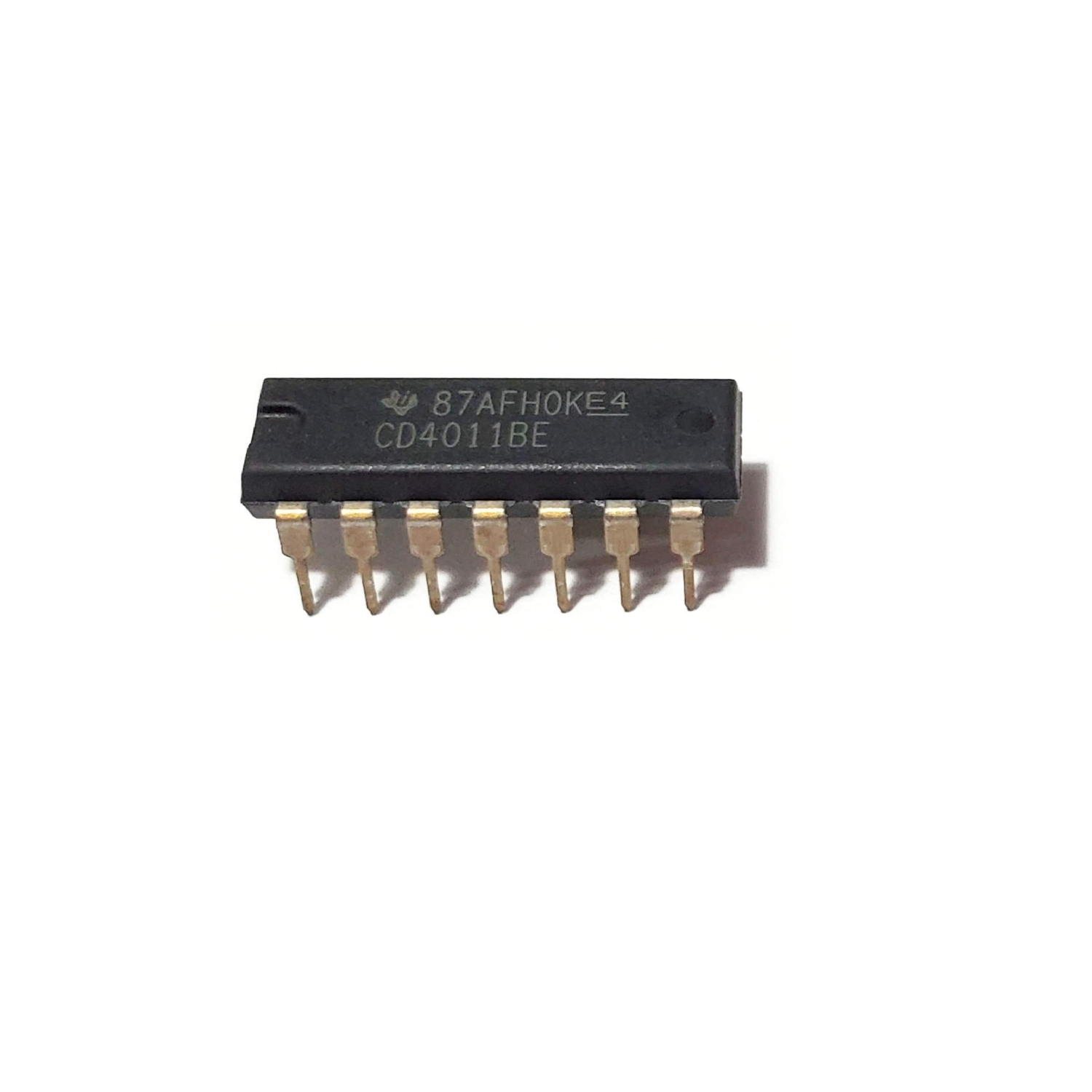

دائرة CD4011 – NAND
0.000 $
حتوي على أربعة بوابات NAND مدخلة 2.
شريحة CD4011 هي دائرة متكاملة بتقنية CMOS (أكسيد المعادن المكمل) تحتوي على أربعة بوابات NAND مدخلة 2. تُعرف هذه الشريحة عادةً باسم Quad 2-Input NAND Gate بسبب هيكلها. تنتج كل بوابة NAND خرجًا منخفضًا فقط عندما تكون كلا مدخلاتها مرتفعة؛ بخلاف ذلك، فإنها تُعطي خرجًا مرتفعًا. تُستخدم CD4011 على نطاق واسع في تصميم الدوائر الرقمية بسبب مرونتها واستهلاكها المنخفض للطاقة.
نظرة عامة على تخطيط الدبابيس
| اسم الدبوس | رقم الدبوس | النوع | الوصف |
|---|---|---|---|
| VDD | 14 | طاقة | جهد التغذية (+3V إلى +15V) |
| GND | 7 | طاقة | الأرض (0V) |
| A1 إلى A4 | 1، 5، 8، 12 | إدخال | مدخلات A لأربع بوابات NAND |
| B1 إلى B4 | 2، 6، 9، 13 | إدخال | مدخلات B لأربع بوابات NAND |
| Q1 إلى Q4 | 3، 4، 10، 11 | خرج | المخرجات من أربع بوابات NAND |
جدول الحقيقة
| المدخل A | المدخل B | الخرج Q |
|---|---|---|
| 0 | 0 | 1 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |
المواصفات الفنية
- نطاق جهد التغذية (VDD): +3V إلى +15V (بعض الإصدارات تدعم حتى 20V)
- تيار المدخل: ±1 µA (تقريبي)
- تيار الخرج: 5 mA (أقصى حد)
- زمن تأخير الانتشار: عادة 50 ns عند VDD = 5V
- نطاق درجة الحرارة: من -40°C إلى +125°C
استخدامات شريحة CD4011
- تصميم الدوائر الرقمية: عنصر أساسي في العديد من الدوائر الرقمية.
- حلقات SR: تُستخدم لإنشاء فليب فلوب Set-Reset في دوائر الذاكرة.
- فليب فلوب D: يمكن تكوينها لتشكيل فليب فلوب من نوع D لتخزين البيانات.
- أجهزة استشعار اللمس: تُستخدم في التطبيقات الحساسة للمس، مثل دوائر المفاتيح اللمسية البسيطة.
- معالجة الإشارات: تعمل كعنصر منطقي أساسي في معالجة الإشارات الرقمية.

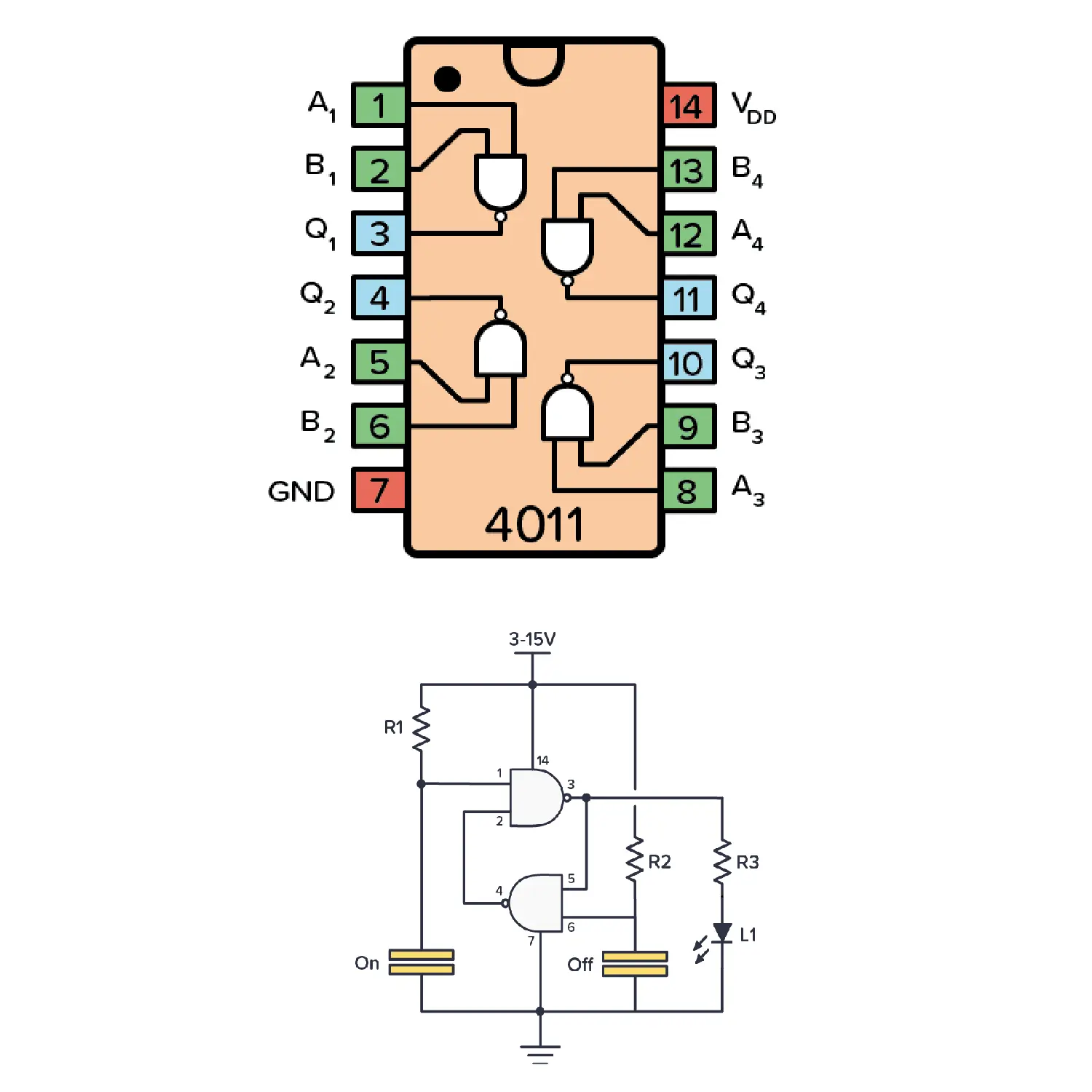

الدائرة المثال: المفاتيح اللمسية
في التطبيقات العملية، يمكن تكوين CD4011 مع اثنين من أجهزة الاستشعار اللمسية: واحد لتشغيل LED والآخر لإيقافه. يمكن إعداد بوابات NAND كحلقة تتفاعل مع أجهزة الاستشعار اللمسية، مما يتيح آلية تحكم بسيطة وفعالة للـ LED.
Data sheet: cd4011b
البدائل والمعادلات
يمكن العثور على شريحة CD4011 تحت مسميات متنوعة مثل NTE4011، MC14011، HCF4011، TC4011، أو HEF4011. في حين قد تختلف العلامات التجارية حسب الشركة المصنعة، تظل الوظائف وتخطيط الدبابيس متسقة عبر هذه البدائل.
