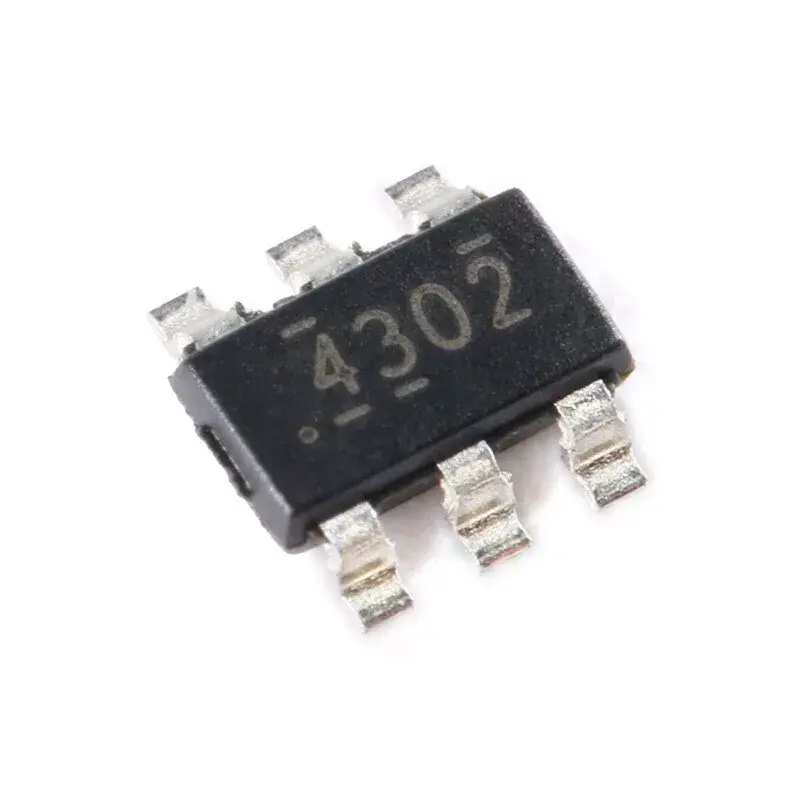

خافض جهد مستمر – TPS54302
0.000 $
- نوع المحول: PWM
- جهد الدخل: 4.5V – 28V
- تيار الخرج: 3A⚡
1000 متوفر في المخزون
TPS54302 هو محول خافض للجهد يعمل بتقنية PWM يتميز بتياره عالي الذي يصل إلى 3 أمبير من التيار المستمر مع مجال جهد مدخل يتراوح بين 4.5 و28 فولط. يحتوي المحول على MOSFET مدمج بتقنية N-channel بمقاومة منخفضة تبلغ 85mΩ و 40mΩ، مما يساعد على تحسين كفاءة التحويل ويقلل من الفقد الحراري. المحول يحتوي أيضاً على حماية من التيار الزائد، وحماية من الجهد الزائد، والإيقاف الحراري، مما يضمن تشغيلاً آمناً في ظروف التحميل الزائد. كما يقدم وضع Eco™ لزيادة الكفاءة عند الأحمال الخفيفة. في التصميم، يتم تضمين تعويض داخلي لدائرة التغذية العكسية وتقنية التردد المنتشر لتقليل التداخل الكهرومغناطيسي (EMI). ⚡🔋
المواصفات الفنية للمحول TPS54302:
Data sheet: tps54302
| الميزة | القيمة |
|---|---|
| نوع المحول | PWM (التعديل بعرض النبضة) |
| نطاق جهد الدخل | 4.5V إلى 28V |
| تيار الخرج المستمر | 3A |
| MOSFET مدمج | 85mΩ (الجانب العلوي) و 40mΩ (الجانب السفلي) |
| تيار الخمول | 45µA |
| تيار الإيقاف | 2µA |
| البدء الداخلي | 5ms (لتقليل تيار الاندفاع) |
| التردد الثابت للتبديل | 400kHz |
| وضع التردد المنتشر | لتقليل التداخل الكهرومغناطيسي (EMI) |
| وضع Eco™ | لتحسين الكفاءة في الأحمال الخفيفة |
| حماية ضد التيار الزائد | حماية مع وضع (hiccup mode) |
| حماية ضد الجهد الزائد | نعم |
| حماية ضد الإيقاف الحراري | نعم |

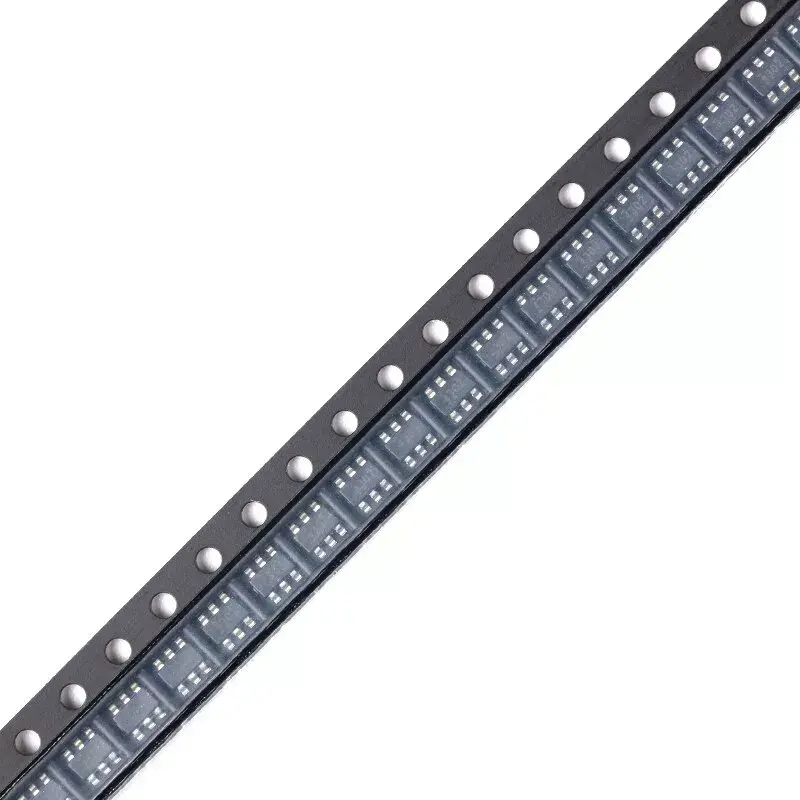

| حزمة المحول | SOT-23-THIN (6) |
| التحكم بالتمكين (ENA) | دبوس EN |
| تعويض داخلي لدائرة التغذية العكسية | نعم |
| طريقة حماية من التيار الزائد | حماية دورة تلو دورة (hiccup mode) |
الاستخدامات الرئيسية للمحول TPS54302:
-
أنظمة توزيع الطاقة: ⚡
- يستخدم في الأنظمة التي تتطلب تحويل الطاقة من 12 فولت أو 24 فولت إلى جهد منخفض مستقر، مثل أنظمة توزيع الطاقة ذات الكثافة العالية.
-
التطبيقات الصناعية: 🏭
- الأجهزة المنزلية الكبيرة (White Goods): مثل الغسالات، الثلاجات، وأفران الميكروويف.
-
التطبيقات الاستهلاكية: 🎧📺
- الصوتيات (Audio): يستخدم في تغذية الأجهزة الصوتية عالية الجودة مثل مكبرات الصوت والأجهزة الصوتية الأخرى.
- أجهزة فك التشفير (STB) والتلفزيونات الرقمية (DTV): يستخدم في الأجهزة التي تحتاج إلى توفير طاقة مستقرة وفعالة مثل أجهزة فك التشفير والتلفزيونات.
- الطابعات: لتوفير طاقة ثابتة للطابعات والأجهزة المكتبية الأخرى.
-
تطبيقات الجهد المنخفض: 🔋
- تطبيقات تتطلب تيار مستمر 3 أمبير مثل المعالجات الدقيقة والأجهزة التي تحتاج إلى مصدر طاقة ثابت وآمن.
